§71.
Машины для изготовления оболочковых форм из
сухой смеси - часть 1
Формовочные машины для изготовления оболочковых форм делят на
однопозиционные и многопозиционные. По способу нанесения
песчано-смоляной смеси различают машины двух типов: со свободной
засыпкой и пневматической подачей смеси. Машины каждого типа в
зависимости от степени их механизации изготовляют с пооперационным
управлением, полуавтоматические и автоматические.
К машинам с пооперационным управлением относятся установки простейшего
типа, где все операции изготовления форм осуществляют вручную или с
применением частичной механизации. На этих машинах с помощью ручных
операций производятся установка и съем модельной плиты на бункере и с
бункера, поворот бункера, транспортировка модельной плиты с оболочкой
для отверждения в печь и съем оболочки с плиты. Такие установки
применяют только в условиях мелкосерийного производства и для проведения
экспериментальных работ.
К полуавтоматическим машинам относятся установки, допускающие почти
полную механизацию всех операций. Они получили широкое распространение в
условиях серийного и массового производства оболочковых форм.
За последнее время все шире стали применяться автоматические формовочные машины. При многопозиционном исполнении машин, когда число рабочих позиций составляет четыре и более, нагревательные печи делают кольцевыми или проходными (машины карусельного типа). Такие машины по своей производительности значительно превосходят одно- и двухпозиционные машины и предназначены для работы в специализированных литейных цехах с большим тоннажем выпуска отливок.
Простейшая машина с пооперационным управлением. Простейшая
однопозиционная установка для изготовления оболочко-вых форм методом
свободной насыпки состоит из электрической печи I (рис. 111), механизма
для съема отвержденной оболочки
2 с плиты и поворотного бункера 3. Транспортные устройства в виде
склизов 4 связывают в единое целое главные части машин. На установке все
операции производятся вручную. Нагретую модельную плиту выкатывают по
склизам из печи, при помощи пульверизатора покрывают ее разделительным
составом, накладывают плиту на бункер, закрепляют ее на нем и
поворачивают бункер на 180°. После того как сформируется оболочка
необходимой толщины, бункер возвращают в исходное положение, отсоединяют
от него плиту и, повернув плиту в исходное положение, вкатывают ее
вместе с оболочкой по транспортеру в печь. После отверждения оболочки
модельную плиту выкатывают из печи и закрепляют над столом съемного
механизма. За-тем с помощью педали 5 приводят в действие съемный
механизм, который, надавливая на толкатели, сталкивает оболочку с плиты.
Съем готовой оболочковой полуформы с толкателей производится вручную.
После этой операции цикл повторяется.

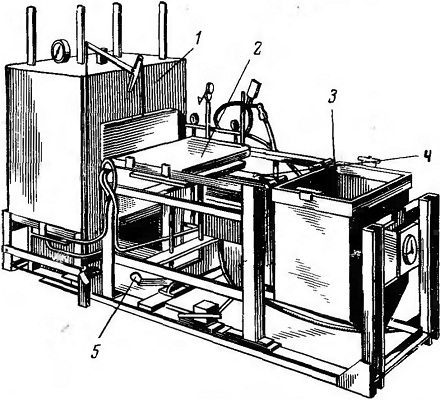

Рис. 111. Простейшая однопозиционная установка для изготовления оболочковых форм
Полуавтоматические машины. В качестве примера полуавтоматической
машины для изготовления оболочковых форм методом свободной насыпки на
рис. 112 приводится двухпозиционная установка УКФ-2 конструкции
НИИТАвтопром.
Машина УКФ-2 состоит из двух электрических печей I,
размещенных под общим вытяжным вентиляционным кожухом 5. Между печами на
общей с ними станине укреплены поворотный бункер 4 и два механизма съема
оболочек 2 (по одному с каждой стороны бункера). Поворот модельной плиты
и наложение ее на бушкер производятся при помощи пневматического
подъемника 3. Плита скрепляется с бункером автоматически специальными
захватами. Бункер поворачивается на двух цапфах при помощи двух зубчатых
реек, которые одновременно являются штоками двух пневмоцилиндров. Для
засыпки смеси на плиту бункер поворачивается быстро, а обратный поворот
производится медленно. Механизм для съема оболочки состоит из
пневмогидравлического цилиндра, на штоке которого закреплен на плита
съемника.
Работа двухпозиционной полуавтоматической машины УКФ-2 не отличается от
работы описанной выше однопозиционной машины, но почти все операции на
машине механизированы, а оболочки изготовляются одновременно по двум
модельным плитам.
Техническая характеристика машины УКФ-2
Производительность (при толщине оболочки не менее
10 мм)........... до 40 полуформ в час
Размеры модельных плит, мм ...... 400 X 600
Количество модельных плит, установленных на машине,
шт...............2
Вместимость бункера, кг . . .80
Мощность печи, кВт.....15
Температура нагрева печи, град ...30-400
Габаритные размеры, мм . . .3500X1100X 2300
К числу полуавтоматических машин карусельного типа относится четырехпозиционная машина СКФ-2М, получившая широкое распространение в цехах серийного производства отливок. В отличие от машины УКФ-2 машина СКФ-2М имеет четыре модельные плиты размером 300x400 мм, свободно установленные на карусели. Три плиты находятся в проходной электрической печи, а четвертая — на позиции съема отвержденной оболочки и формирования новой. Производительность машины СКФ-2М до 60 полуформ в час.

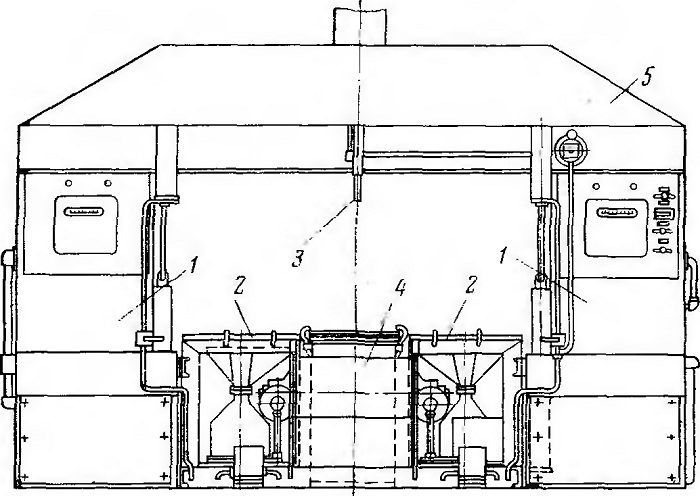

Рис. 112. Общий вид установки УКФ-2
