Элементы установок для изготовления оболочковых форм и стержней из сухой смеси

Элементы установок для изготовления оболочковых форм и стержней из сухой смеси - часть 2

Поворотный бункер. Поворотный бункер изготовляют из листового железа в виде коробки, имеющем на боковых стенках цапфы, на которых он легко поворачивается на 180°.

Конструкция бункера должна обеспечивать быстрое нанесение песчано-смоляной смеси на модельную плиту и создавать при этом некоторое давление избыточного слоя смеси на формирующуюся оболочку.

Оптимальные условия для нанесения смеси создаются в том случае, если смесь падает на модельную плиту с высоты не менее 300 мм и избыточный слой смеси над модельной плитой при этом имеет высоту не менее 350—400 мм. Следовательно, глубина бункера должна быть в пределах 600—700 мм.

Для установки и закрепления модельной плиты на верхней плите бункера имеются специальные фиксаторы и быстродействующие зажимы. Кроме того, на бункере предусматривается фиксирующее приспособление, которое гарантирует бункер от случайного поворота. Конструкция бункера с ручным поворотом представлена на рис. 107.

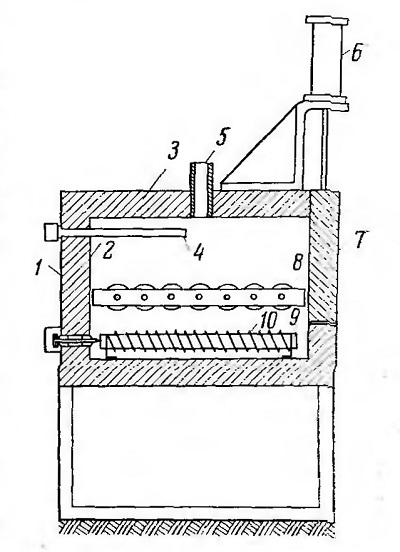

Рис. 106. Электрообогреваемая печь

Устройство для съема оболочек. Необходимыми элементами конструкции съемного устройства являются толкательная плита и зажимы (или упоры).

Основное требование к конструкции съемного стола — получение съема оболочки без резких толчков и перекосов. Поэтому движение толкательной плиты должно быть плавным. Чтобы устранить случаи поломки и коробления оболочек при применении модельной плиты с индивидуальными толкателями, толкательная плита при съеме должна одновременно нажимать на все толкатели. Для этого модельная плита должна закрепляться на

столе машины в плоскости, строго параллельной к толкательной плите съемного устройства. При использовании модельных плит с толкателями, смонтированными на общей плите, требование

строгой параллельности при установке модельной плиты является излишним. В этом слуяае более пригодной (следует считать конструкцию толкательной плиты с шарнирным устройством. На рис. 108 приводится конструкция н работа съемных устройств.

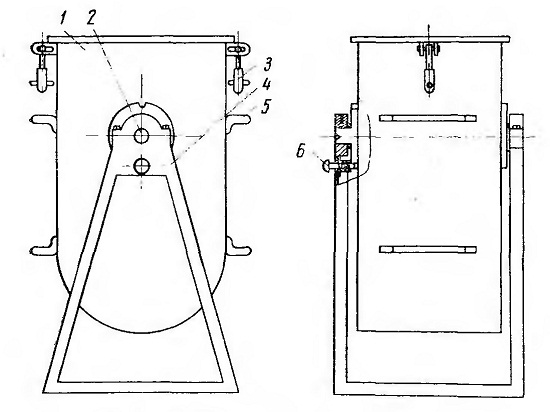

Рис. 107. Бункер с ручным приводом:
1 ~ кожух, 2 — цапфа, 3 — зажим, 4 рамка, 5 — ручка, 6 — фиксатор

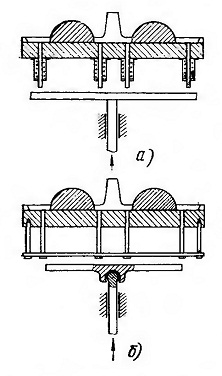

Рис. 108. Конструкция съемных устройств: а. — для индивидуальных толкателей, б — для толкателей, закрепленных на общей толкающей плнте
