УСТРОЙСТВО ПАССАЖИРСКИХ ЛИФТОВ
На рис. 4 изображен общий вид пассажирского лифта.
Лебедка 3 с помощью тяговых канатов 5, соединенных с кабиной 6,
перемещает кабину по этажам. Для уравновешивания кабины и части
полезного груза предусмотрен противовес 13. Кабина и противовес
перемещаются в специальной шахте 16. Внутри шахты крепят направляющие
кабины 8 и противовеса 9, которые фиксируют кабину и противовес в
горизонтальной плоскости. Скорость перемещения кабины контролируется
ограничителем скорости 4 с натяжным устройством 17 и канатом
ограничителя скорости 11, который приводит в действие ловители в случае
превышения кабиной положенной скорости. При проходе нижнего рабочего
положения кабина и противовес садятся на буфера 18 и 19, смягчающие удар
при посадке. Строительная конструкция, в которой размещается лебедка,
называется машинным помещением. В машинном помещении
Рис. 4. Общий вид пассажирского лифта:

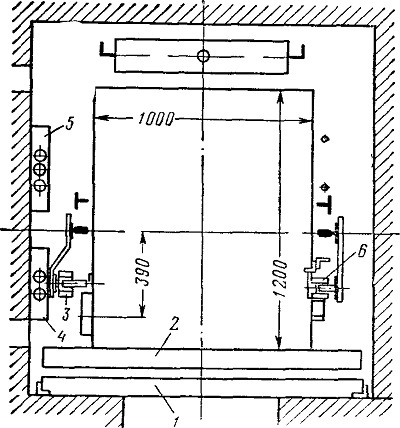

Рис. 5. Размещение оборудования в шахте
