Направляющие элементы лифта - устройство
Направляющие элементы служат для правильного
направления движения кабины и противовеса. С помощью башмаков они
фиксируют положение кабины и противовеса в горизонтальной плоскости по
всей высоте шахты, обеспечивая постоянное взаимное положение кабины и
противовеса как между собой, так и относительно неподвижных элементов
шахты.
Направляющие для кабины выпускаются в трех исполнениях: НТ-1; НТ-2 и
НТ-3. Длина направляющих должна быть 4000 или 5000 мм. Допускается
изготовление направляющих различной длины, но не более 5000 мм.
Прочность направляющих кабины и их крепления должны обеспечивать посадку
кабины на ловители с грузом, на 10% превышающим ее грузоподъемность, при
скорости, превышающей предусмотренную государственным стандартом до 40%.
Направляющие для противовеса должны быть жесткими и при наличии на
противовесе ловителей должны выдерживать вместе с их креплениями посадку
противовеса на ловители. В качестве
направляющей противовеса может применяться любой стандартный
металлический профиль. Высота направляющих должна быть такой, чтобы при
перемещении кабины и противовеса за пределы крайних рабочих положений
башмаки не сходили со своих направляющих.
Обычно направляющие крепятся к кронштейнам прижимами, допускающими их
вертикальное перемещение при осадке зданий и при возможных температурных
удлинениях (при больших высотах
подъема). Шаг крепления направляющих к стенам шахты
определяется расчетным путем; желательно, чтобы шаг соответствовал
уровню межэтажных перекрытий.
Нижний и верхний концы направляющих следует не доводить до пола приямка
и верхнего перекрытия на 50—100 мм, в этом случае нагрузки на
направляющие полностью передаются на элементы шахты в точках закрепления
направляющих. Если стыковка направляющей выполнена равнопрочной с
основным сечением, то стык можно располагать в любом месте пролета, в
противном случае стык должен быть в зоне крепления направляющей.
Крепление направляющих имеет чрезвычайно важное значение в эксплуатации
лифта. Неправильно закрепленные направляющие могут потерять
прямолинейность, регламентированные зазоры между кабиной, противовесом и
элементами шахты нарушатся и произойдет авария.

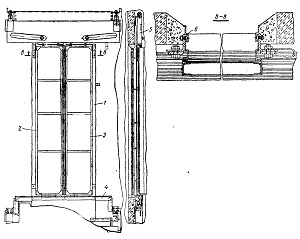

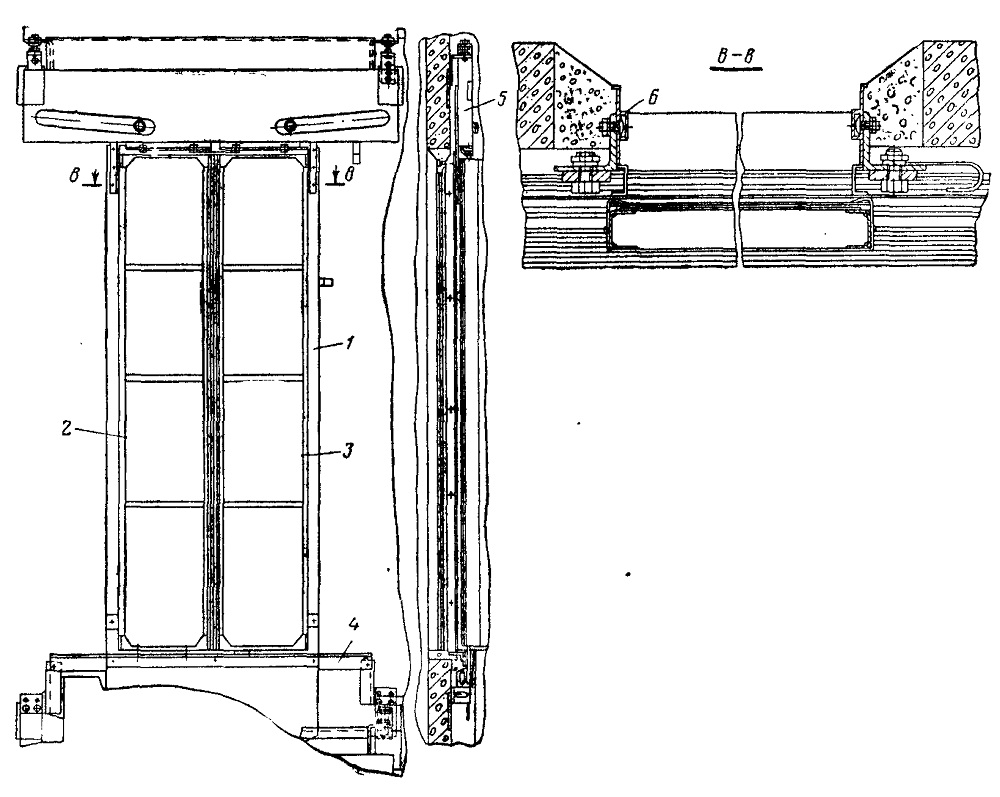

Рис. 6. Раздвижная дверь шахты пассажирского
лифта:
1 — стояк двери шахты; 2 — створка левая; 3 — створка правая; 4 — порог;
5 — верхняя балка; 6 — обрамление дверного проема

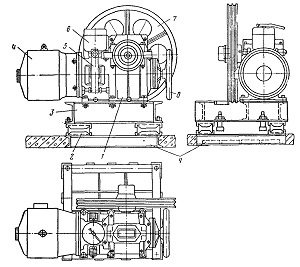

Рис. 7. Общий вид лебедки с канатоведущим
шкивом:
1 — редуктор, 2 — амортизатор; 3 — рама лебедки; 4 — электродвигатель; 5
— тормоз; 6 —тормозной магнит; 7 — канатоведущий шкив; 8 — штурвал; 9 —
подрамник
