Тормозные электромагниты лифтов - часть 2
Соединением обмотки электроаппарата или электрической машин в треугольник называется такое соединение, при котором начало (конец) одной катушки присоединяется к концу (началу) второй В свою очередь, начало (конец) второй катушки присоединяется к концу (началу) третьей, а начало (конец) третьей к концу (началу) первой. Напряжение переменного трехфазного тока подводится к местам присоединения (см. рис. 32,б). Соединением обмотки электроаппарата или электрической машины в звезду называется такое соединение, при котором начала (концы) трех катушек электрически соединяются вместе, а к концам (началам) подводится переменное напряжение трехфазного тока (рис. 35, б нижний).
подаче на обмотку тормозного электромагнита
напряжения протекающий по ее виткам электрический ток создает магнитный
поток, который концентрируется и усиливается магнитопроводом.

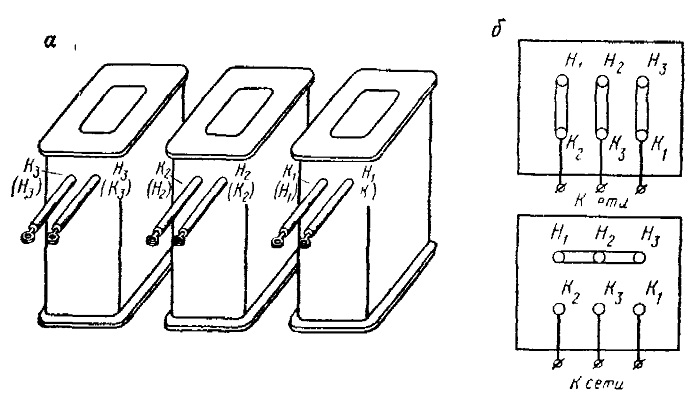

Рис. 32. Катушки (в) и клеммный щиток (б) тормозного электромагнита

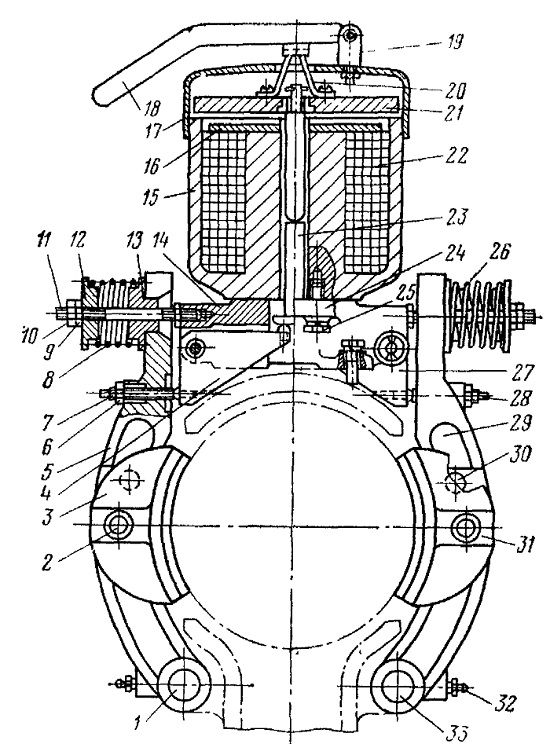

Рис. 33. Тормозное устройство с тормозным
электромагнитом МП-201:
Короткоходовые тормозные электромагниты свободны от недостатков, которыми обладают длинноходовые тормозные электромагниты, но имеют большое индуктивное сопротивление хх катушки тормозного электромагнита, что приводит к замедлению нарастания в ней тока после присоединения к напряжению, а это, в свою очередь, приводит к запаздыванию срабатывания электромагнита и растормаживания подъемного механизма. Из электротехники известно, что электрический ток в индуктивности не может измениться скачком до номинальной величины. В момент подачи напряжения на индуктивность возникают и вплоть до окончания переходного процесса существуют э. д. с. и ток самоиндукции, направленные против основного тока, созданного приложенным напряжением сети. Ток самоиндукции тормозит нарастание основного тока, и он достигает величины, достаточной для срабатывания электроаппарата через какое-то время. Это время зависит от соотношения
Если не принимать никаких мер к ускорению процесса
нарастания тока в катушке и тем самым к ускорению включения тормозного
электромагнита, то периодическая (при включении на напряжение) работа
электродвигателя под тормозом приведет к перегреву и сгоранию его
обмотки.
Т=L/R
где Т — постоянная времени, с; L — индуктивность
катушки, Гн; R — активное сопротивление провода катушки, Ом.
