7.8.9. РЕГУЛИРОВКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КП АВТОМОБИЛЬНОГО КРАНА КС-55727

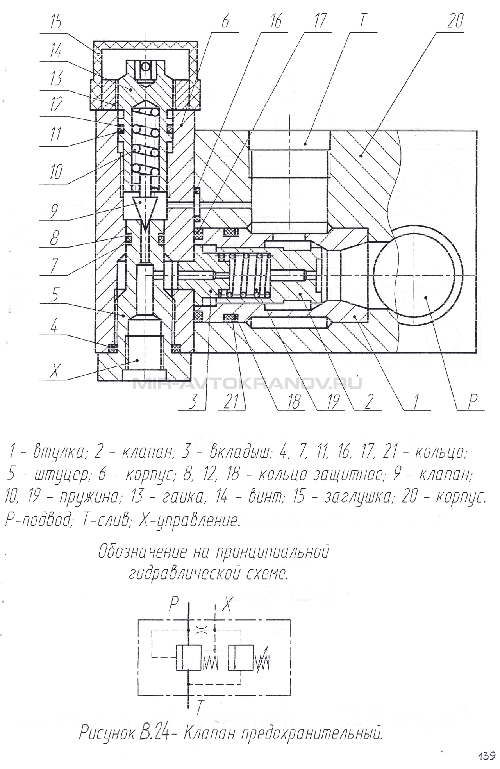

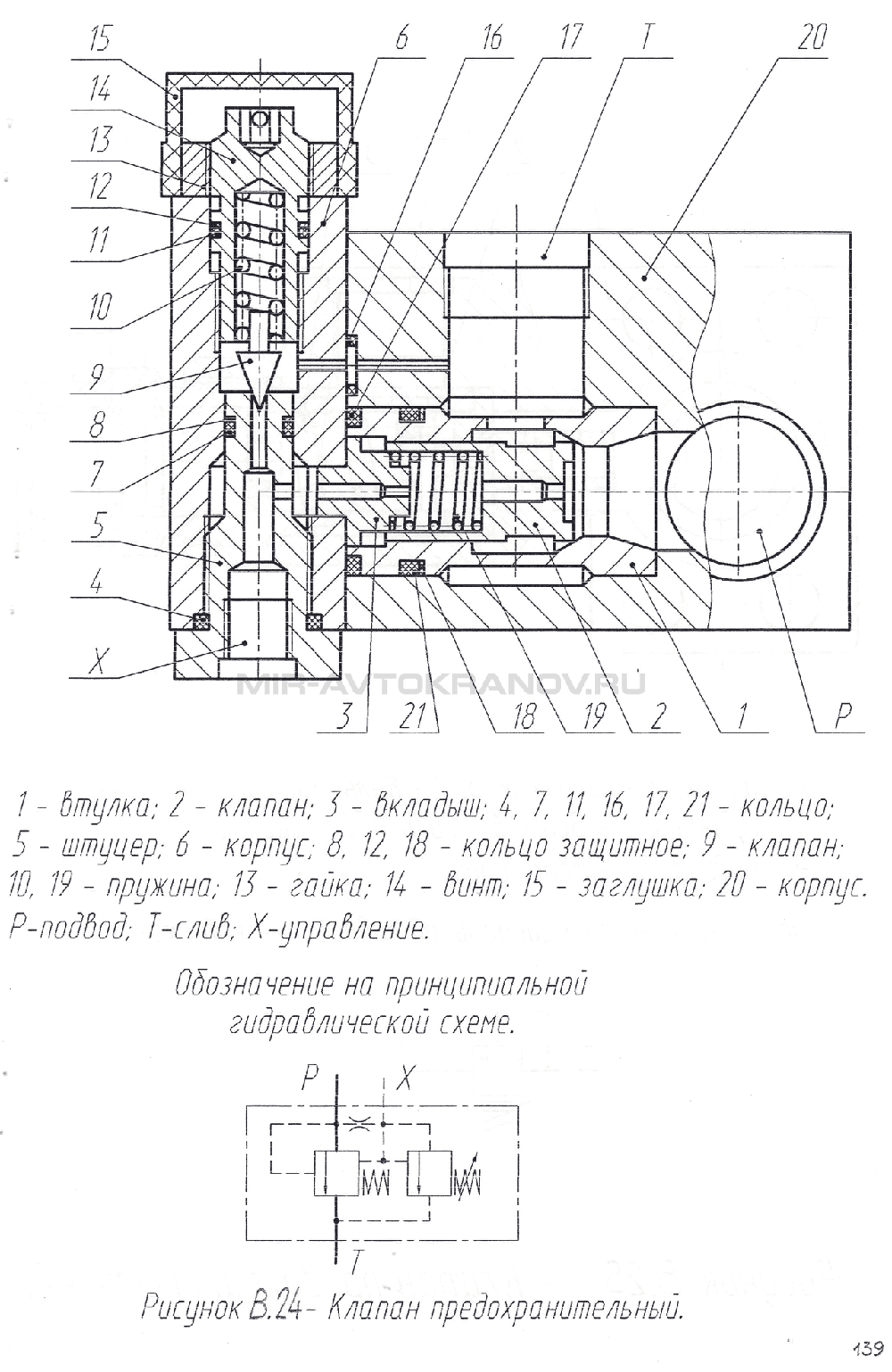

Рисунок В.24. Клапан предохранительный

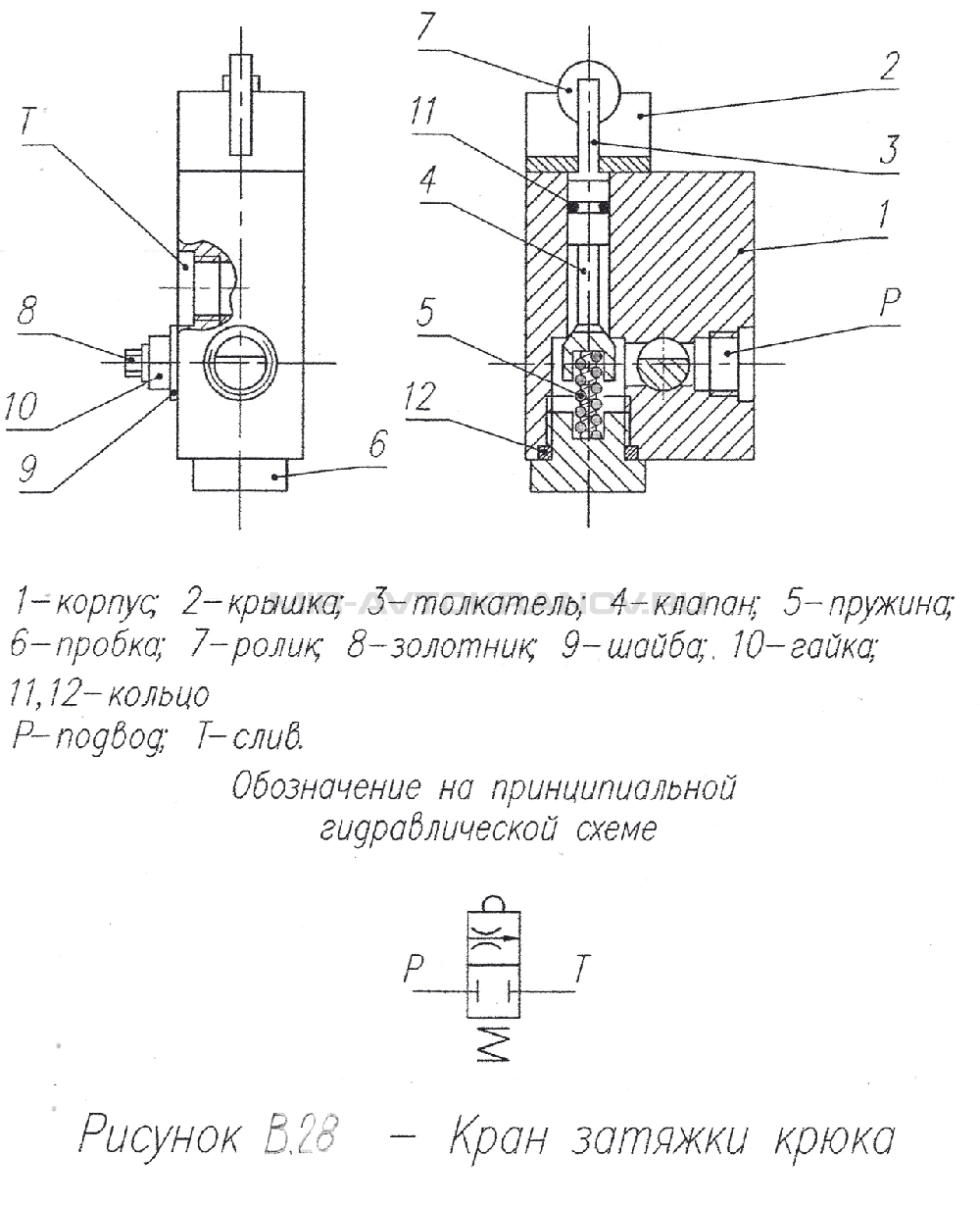

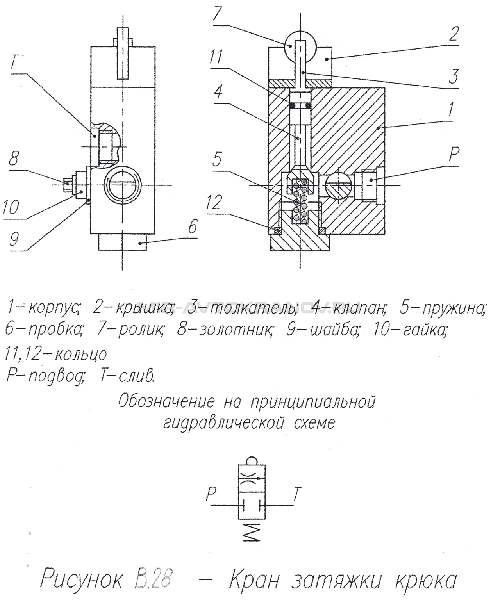

Рисунок В.28. Кран затяжки крюка

установите педаль топливоподачи в кабине машиниста в положение, соответствующее холостым оборотам двигателя;
выверните регулировочный болт на 3…4 оборота и включите операцию “Втягивание штока” любого гидроцилиндра выносных опор;
ввертывая регулировочный болт клапана, настройте клапан «КП» (рисунки В.24, В.28) на давление 14+1 МПа по манометру;
законтрите регулировочный болт гайкой.

Перед настройкой предохранительных клапанов поворотной части крана необходимо перевести кран из транспортного положения в рабочее.

Регулировка предохранительного клапана производите в следующей последовательности:

установите педаль топливоподачи в кабине машиниста в положение, соответствующее холостым оборотам двигателя, а рукоятку трехходового крана — в положение подачи рабочей жидкости на поворотную часть;

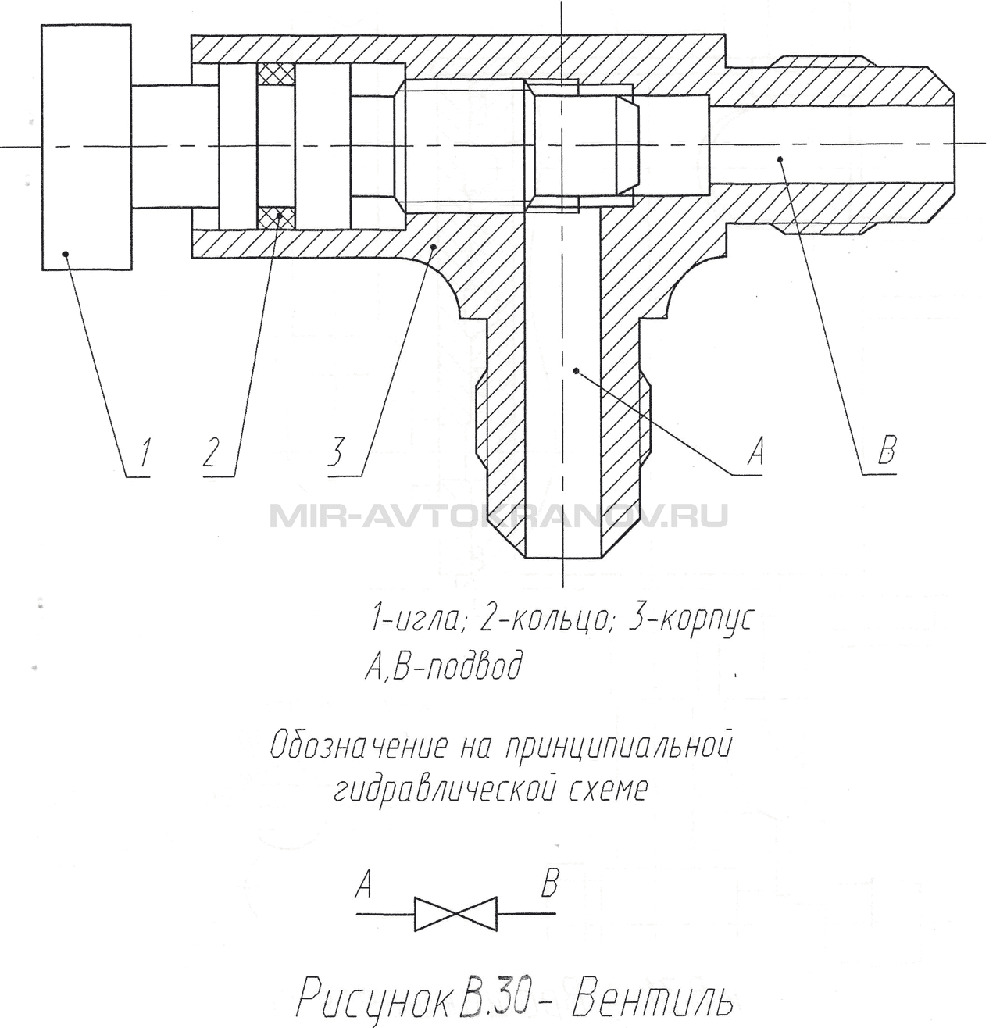

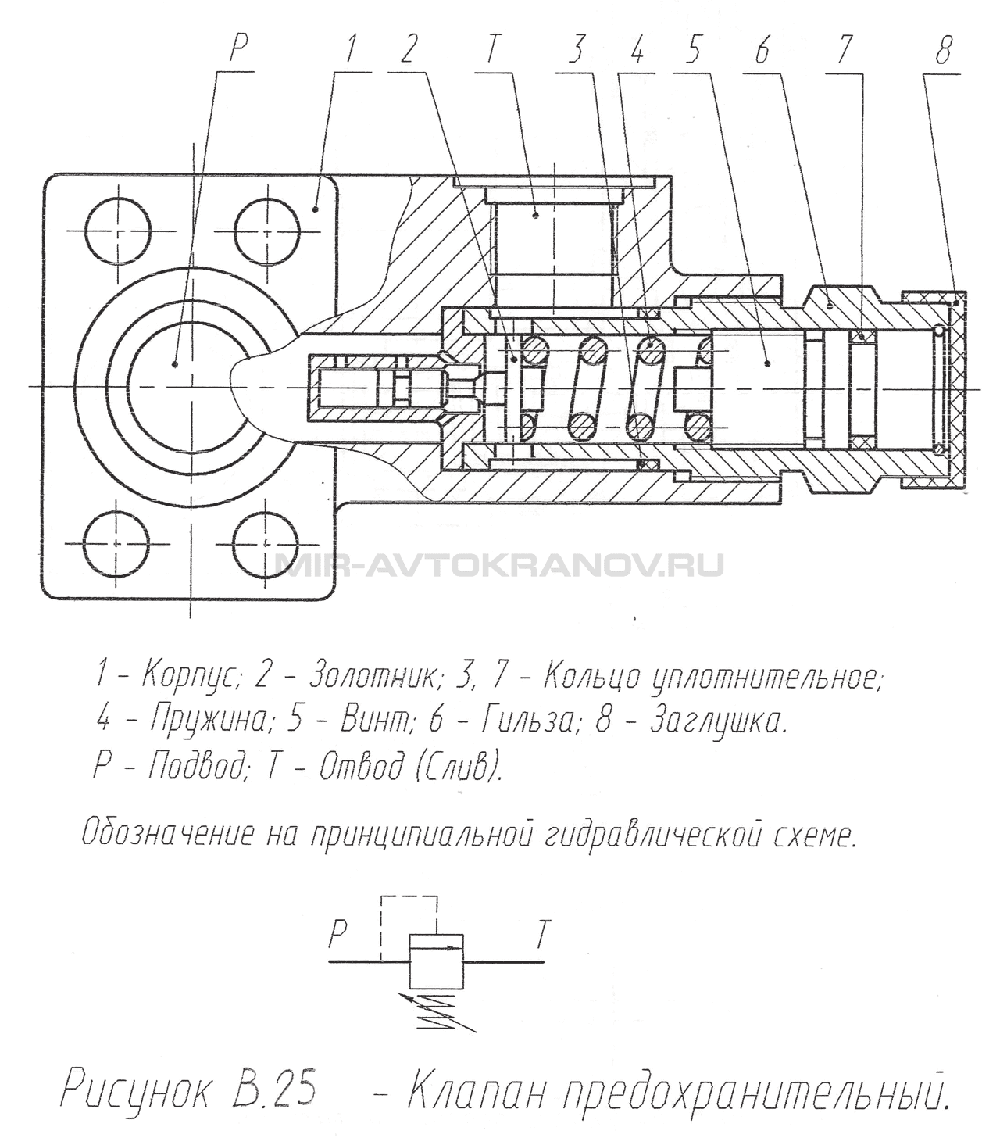

регулировочный винт клапана 4 (рисунки В.25, В.30) отверните на 2…4 оборота, предварительно сняв пломбу и отпустив контргайку;
опустите полностью втянутую стрелу в крайнее нижнее положение и поверните назад по ходу крана;
удерживая рукоятку управления в положении на опускание стрелы, заворачивая винт клапана, настройте клапан на давление настройки 24 МПа по манометру в кабине машиниста;
застопорите винт клапана гайкой.

После настройки клапана опломбируйте.
