Схема максимальной токовой защиты ПМЗ  серии ПВ-1140-250

Схема максимальной токовой защиты ПМЗ состоит (рис. 43) из трансформаторов тока ТА1, ТА2, ТАЗ с шунтирующими резисторами R и блока А1 (ПМЗ), присоединенного к вторичным обмоткам этих трансформаторов. При возникновении короткого замыкания блок ПМЗ срабатывает, размыкает свой контакт в цепи питания промежуточного реле К2 (рис. 42) и замыкает свой контакт в цепи лампы Н1 (рис. 41), сигнализирующей о срабатывании максимальной защиты. Замыкающий, и размыкающий контакты исполнительного реле блока А1 без самовозврата, и возврат их в исходное положение после срабатывания максимальной защиты необходимо производить вручную нажатием кнопки Взвод ПМЗ, вынесенной на корпус пускателя.

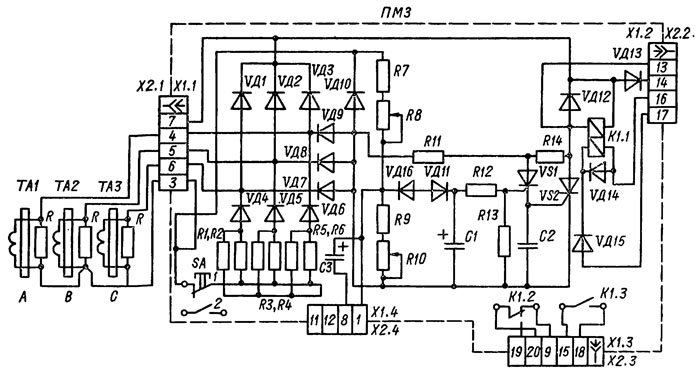

Рис. 43. Принципиальная электрическая схема блока ПМЗ.

Схема блока ПМЗ работает следующим образом [3]. При протекании тока в силовой цепи (рис. 43) во вторичной обмотке трансформаторов ТА1, ТА2 и ТАЗ возникает ток, который протекает через контакт 3 штепсельного разъема на делитель напряжения, состоящий из резисторов R7—R10. К делителю напряжения подключено полупроводниковое реле, состоящее из резисторов Rll—R14, конденсаторов С/, С2, стабилитрона УД/6у диода УДИ и тиристора VSI. Сигнал с делителя напряжения подается на вход полупроводникового реле. При помощи резисторов R7,R9 и подстроенного резистора R10 делителя напряжения устанавливается ток срабатывания блока, соответствующий первой уставке.

При помощи переменного резистора R8 осуществляется настройка последующих уставок срабатывания блока. Порог срабатывания блока определяется стабилитроном УД16. Напряжение, снимаемое с резисторов R9 и R10 делителя напряжения, приложено к управляющему электроду тиристора VS1.

В случае достижения в главной цепи тока, равного уставке срабатывания блока, открывается тиристор VS1, импульс с которого поступает на управляющий электрод тиристора VS2. При открывании тиристора VS2 го к протекает от вторичных обмоток трансформаторов тока через контакты 4, 5 и о штепсельного разъема, диоды УД1—УДЗ, диод УД13, контакт 14 штепсельного разъема, обмотку независимого расцепителя PH (находящегося вне блока), контакт 13 штепсельного разъема, тиристор VS2, диод УДЮ, контакт 3 штепселыюго разъема на нулевую точку трансформаторов тока.

Параллельно контактам 13 и 14 штепсельного разъема присоединена одна из обмоток двухобмоточного реле К1.1, служащего для сигнализации

о срабатывании блока и блокировки в выключенном состоянии аппарата, в который встроен блок. Реле KL1 срабатывает одновременно с независимым расцепителем. При этом контакт К1.2 осуществляет блокировку аппарата, в который встроен блок, в выключенном состоянии, а контакт KL3 обеспечивает питание сигнальных ламп.

При срабатывании блока независимый расцепитель воздействует на механизм свободного расцепления аппарата, в который встроен блок, выбывая его отключение. Для проверки действия блока используется тумблер SA, рукоятка которого выведена на переднюю панель блока. При установке тумблера SA в положение Проверка отключаются резисторы Rl—R6, включенные параллельно резистору R, и на делитель напряжения R7—R10 подается усиленный сигнал, вызывающий срабатывание блока при меньших токах в силовой цепи.

При работе блока совместно с автоматическим выключателем А3700У и трансформаторами тока ТА], ТА2 и ТАЗ контакты штепсельного разъема 13 и 14 необходимо присоединить к независимому расцепителю, 9 и 20 — последовательно в цепь нулевого расцепителя (при наличии его в схеме), 15 и 18 — последовательно в цепь лампы сигнализации, 16 и 17 — кратковременно к источнику тока напряжением 36 В для возврата блока в исходное состояние после срабатывания.

В случае работы блока совместно с контактором и двумя трансформаторами тока контакты штепсельного разъема 13 и 14 надо присоединить к резистору с сопротилением 100 Ом, 9 и 20 — последовательно в цепь промежуточного реле, 3 и 7 — к полупроводниковому диоду (плюс к контакту 5), 15 и 18 — последовательно в цепь лампы сигнализации, 3,4 и 6 — к трансформаторам тока (общая точка вторичных обмоток к контакту 5), 16 и 17— кратковременно к источнику тока напряжением 36 В.
