Станция управления СУВ-350А (рис: 49) выполнена в рудничном
взрывобезопасном исполнении, предназначена для дистанционного управления
трехфазными асинхронными двигателями с короткозамкнутым ротором,
установленными на машинах и механизмах угледобывающих комплексов.
Рис. 49. Станция управления СУВ-350А.
1, 6 — кнопки проверки БРУ и S10, включения расцепителя РПИ; 2 — кнопки
S12, S13 проверки блоков управления; 3 — окно для ламп Н1 и ИЗО,
сигнализирующих о включении нулевого расцепителя РНН и автоматического
выключателя; 4 — быстрооткры-ваемая крышка; 5, 12, 16 — средний, правый
и левый блоки аппаратуры; 7, 11, 15 — среднее, правое и левое отделения
станции; 8, 13 — смотровые окна для световых индикаторов; 9 — коробка
контрольных выводов; 10 — рукоятка открывания (закрывания) крышки; 14 —
рукоятка переключения; 17 — дополнительная панель; 18 — салазки.
Корпус станции СУВ-350А состоит из трех сварных отделений 7, 11 и 15,
соединенных в одно целое при помощи прямоугольных патрубков. Отделения
сообщаются между собой благодаря наличию в этих патрубках окон,
используемых для прокладки проводов. Аппаратура станции размещена в трех
основных выдвижных блоках 5, 12 и 16, в боковой дополнительной панели
77, в панели трансформаторов и непосредственно в корпусе станции. Каждый
выдвижной блок установлен в одном из отделений и содержит комплект
аппаратуры для управления несколькими электроприводами.
Вводные коробки рассчитаны на сухую разделку бронированного кабеля или
ввод гибкого кабеля. Левая коробка с входными отверстиями 45 и 63 мм и
правая с отверстиями 32 и 63 мм имеют по два кабельных ввода. Контактные
проходные зажимы вводных коробок соединены между собой шинами, что дает
возможность одну из коробок использовать для транзитного вывода, а ввод
осуществлять как слева, так и справа. При вводе двух параллельных
кабелей они должны присоединяться с двух сторон: слева и справа.
Коробка контрольных выводов (для цепей управления и блокировок)
размещена на корпусе правого отделения. Через эту коробку осуществляется
подключение к станции при помощи гибкого многожильного кабеля пульта
управления. Всего в коробке 92 проходных зажима и десять кабельных
вводов с входными отверстиями 22 и 40 мм. Расположение зажимов коробки
показано на рис. 50. Станция имеет соединители для отходящих силовых
кабелей. Их отключение и включение осуществляются при помощи специальных
съемных гаек. Параметры станции управления приведены в табл. 22.

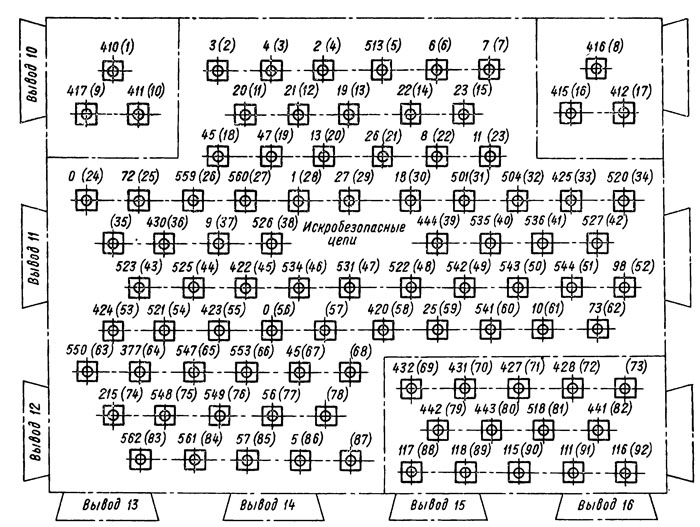

Рис. 50. Схема расположения зажимов коробки
контрольных выводов станции СУВ-350А.
Электрическая схема станции обеспечивает дистанционное управление с
центрального пульта всеми двигателями комплекса, за исключением
двигателя комбайна, управление которым осуществляется с поста комбайна;
выключение (останов) конвейера с пульта управления комбайна; снятие
напряжения со станции при помощи аварийной кнопки Стоп с воздействием
последней на автоматический выключатель, встроенный в станцию; защиту от
токов к. з. каждого силового кабеля, отходящего от станции;
электрическую блокировку, препятствующую включению контактора любого
двигателя при снижении сопротивления изоляции в отходящем участке сети
этого двигателя ниже 30 кОм при напряжении сети до 660 В; проверку
работоспособности станции (при отключенном автоматическом выключателе)
без подачи напряжения на токоприемники со световой индикацией включения
всех контакторов; проверку исправности блокировочного реле утечки. Кроме
того, схема обеспечивает сигнализацию о включении блокировочного
разъедииитсля; о подаче напряжения питания на катушку расцепителя
нулевого напряжения автоматического выключателя; о включении
автоматического выключателя; о наличии напряжения па узлах
форсированного включения контакторов КТУ (250 А); об отсутствии обрыва в
цепи катушек электромагнитов мощных контакторов; о включении
множительных реле состояния гидросистемы и звуковой сигнализации; о
срабатывании защиты от токов к. з. в отходящих присоединениях,
электрической блокировки от утечки и нулевой защиты.
Схема обеспечивает также защиту от обрыва и увеличения сопротивления
цепи заземления выше 100 Ом; от потери управляемости при замыкании
проводов цепи дистанционного управления между собой и заземляющей жилой;
невозможность самовключения контакторов при кратковременном повышении
напряжения в питающей сети до 1,5 (7Н; электрическую блокировку
реверсивных контакторов, препятствующую одновременному включению обоих
контакторов; подключение температурных реле с замыкающим контактом,
встроенных в двигатели; блокировку, исключающую возможность включения
комбайна и конвейера лавы без подачи звукового сигнала; контроль
продолжительности работы комбайна или конвейера с определенными уровнями
нагрузки; защиту двигателей главных приводов от опрокидывания.
Питающуюся напряжением сети аппаратуру, установленную в станции, можно
разделить на размещенную непосредственно в оболочке и являющуюся общей
для всех выводов станции и установленную в выдвижных блоках.
22. Параметры станции управления СУВ-350А
Ввод, вывод
/Максимальная
мощность нагрузки, кВт, в продолжительном режиме
Номинальный ток
продолжительного режима, А
Тип и схема
контактора
Наибольший
диаметр присоединяемого кабеля, мм
Назначение вывода,
ввода
Общий ВВОД
525*
59
Подвод питания
Транзитный ввод *
150
—
43
Транзитная
нагрузка
Транзитный вывод *
20
25
—
29
Для подключения
АП-4 и устройств автоматизации
Вывод 1
55
63
КТУ-2А, не- *
реверсивная
40
Для насосной
станции
Вывод 2
160
250
КТУ-4А,
реверсивная
54
Для конвейера лавы
Вывод 3
55
63
КТУ-2А,
нереверсивная
40
Для насоса
орошения
Вывод 4
160
250
КТУ-4А,
нереверсивная
54
Для комбайна
Вывод 5
55
63
КТУ-2А,
нереверсивная
40
Для насосной
станции
Вывод 6
55
63
КТУ-2А,
нереверсивная
40
То же
Вывод 7
160
250
КТУ-4А,
реверсивная
54
Резервный
Вывод 8
28
32
ПМА-3502, ПМА-3102,
реверсивная
40
Для
предохранительной лебедки
Вывод 9
20
25
40
Для АП-4
Выводы Ю, 11, 12,
18,
19**
29
Для цепей
управления и блокировки напряжением до 65 В
Вывод 16 *
2
38
Источник питания
для внешних потребителей напряжением 36 В
Вывод 17 *
—
2
29
То же
Ввод, вывод
Максимальная'
мощность нагрузки, кВт, в продолжительном режиме
Номинальный ток
продолжительного режима, А
Тип и схема
контактора
Наибольший
диаметр присоединяемого кабеля, мм
Назначение вывода,
ввода
Выводы 13, 14, 15 *
38
Для цепей
управления и блокировки напряжением до 65 В
* Исполнение вводов (выводов) глухое, остальных
— штепсельное.
** Номинальный ток общего ввола 525 А включает в себя ток транзитной
нагрузки, равный 150 А. Сумма рабочих токов станции с учетом
коэффициента загрузки не должна превышать 350 -f-25 А (для устройств
автоматики и пускового агрегата АП-4).
