Устройство предварительного контроля изоляции БКИ  серии ПВ-1140-250

Устройство предварительного контроля изоляции БКИ имеет две уставки срабатывания: предупредительную и аварийную. В зоне предупредительной уставки (сопротивление от 200 до 30 кОм) Б КИ сигнализирует миганием сигнальной лампы Н2, а в зоне аварийной уставки (сопротивление ниже 30 кОм) разрывает цепь схемы управления пускателем, сигнализируя об этом свечением сигнальной лампы Н2. Схема блока БКИ (рис. 42) рассчитана для работы в двух режимах, для чего служит тумблер SAy который занимает соответствующие режимам положения.

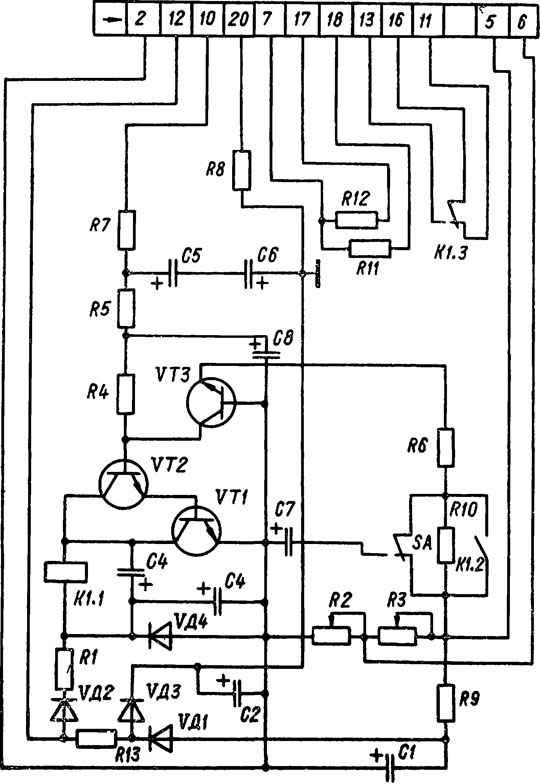

Рис. 42. Принципиальная электрическая схема блока БКИ.



Схема состоит из транзисторного усилителя, выполненного на составном транзисторе VT1, VT2, нагрузкой которого является реле К1.1. Измерение сопротивления осуществляется путем сравнения токов управления составного транзистора VTly VT2 и коллекторного VT3. При величине сопротивления изоляции отходящего от аппарата присоединения выше установленной уставки транзистор VT3 постоянно открыт, в результате чего транзисторный усилитель заперт. При снижении сопротивления изоляции до величины уставки транзистор VT3 запирается, а транзисторный усилитель открывается, при этом срабатывает реле К 1.1, которое своими контактами блокирует цепь управления аппарата. Схема позволяет производить контроль изоляции отходящих от аппарата присоединений в обоих режимах: Предупредительная и Аварийная. Для настройки схемы на желаемые уставки служат резисторы R2 и R3. При настройке на уставку 100 кОм резистор R3 шунтируется посредством зажимов 5 и 6. Настройка производится только резистором R2. При настройке на уставку 30 кОм перемычка на зажимах 5 и 6 не ставится, и настройка производится резисторами R2 и R3. При установке блока в аппарат тумблер SA необходимо установить в положение, соответствующее режиму Предупредительная. При снижении сопротивления изоляции до величины предупредительной уставки начинает периодически включаться сигнальная лампа, расположенная на аппарате. В этом случае необходимо обратить внимание на состояние отходящего от аппарата присоединения (кабеля), а для дальнейшей работы переключить тумблер SA в положение, соответствующее режиму Аварийная.

Резистор R11 предназначен для проверки исправности схемы при уставке 30 кОм (напряжение сети 660 В), а резистор R12 — при уставке 100 кОм (напряжение сети 1140 В).
Питание блока БКИ осуществляется от обмотки напряжением 36 В понизительного трансформатора. Для контроля сопротивления утечки блок БКИ подключается одним проводником через размыкающий контакт кнопки S3 (Проверка БКИ) и размыкающий вспомогательный контакт контактора KL3 к фазе СЗ; а вторым — к заземляющему зажиму, расположенному внутри оболочки пускателя.
