Часть I ОБЩИЕ ПРИНЦИПЫ ГЕНЕРАЛИЗАЦИИ ИЗОБРАЖЕНИЯ РЕЛЬЕФА НА ТОПОГРАФИЧЕСКИХ КАРТАХ



I. Общие положения



Генерализация изображения рельефа заключается в отборе и обобщении форм рельефа, выраженных горизонталями и специальными условными знаками.

Отбор имеет целью выделить среди всего многообразия форм самые важные, существенные, наиболее полно характеризующие изображаемый тип рельефа.

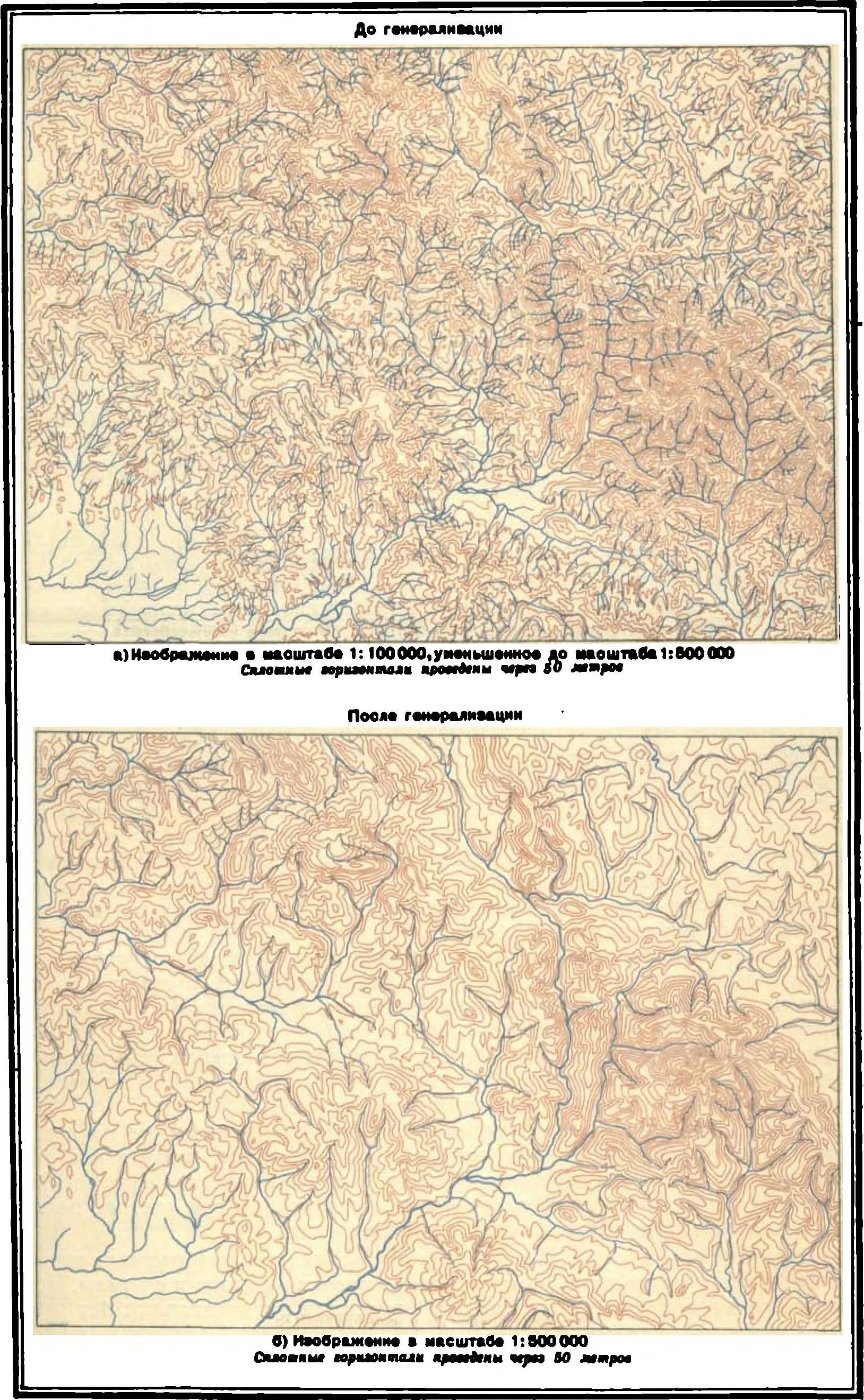

Обобщение в основном сводится к исключению в изображаемых формах деталей, имеющих для данной карты второстепенное значение (рис. 1).

Главными факторами, определяющими степень генерализации, являются назначение и масштаб карты. Из этих двух факторов наиболее существенным является назначение карты, так как оно определяет степень подробности изображения форм рельефа на данной карте. Масштаб диктует соблюдение установленной для составляемой карты точности положения горизонталей и основных орографических линий (водоразделов, гребней, тальвегов, бровок, подошв и т. д.), а также определяет размер форм, которые могут быть изображены горизонталями в данном масштабе.

Влияние масштаба тем сильнее, чем мельче формы рельефа. Например, для показа карстовых воронок уже на карте масштаба I : 25 000 приходится прибегать к помощи специальных условных знаков и к утрированию изображения.

На генерализацию изображения рельефа также весьма сильное влияние оказывают особенности типов рельефа. Например, изображение сильно расчлененного рельефа (мелкосопочник и др.) требует значительной детализации рисунка горизонталей.

Отмеченные факторы, определяющие степень генерализации, находятся в тесной связи и взаимодействии. Изменение масштаба карты существенно отражается на ее содержании в смысле полноты показа деталей рельефа. Целевое назначение в свою очередь диктует определенные масштабы, позволяющие изобразить формы рельефа с установленной степенью точности и подробности.

На картах масштабов 1 : 25 000—1 : 100 000 обобщение в основном сводится к исключению второстепенных мелких форм (микроформ) рельефа. На картах более мелкого масштаба для достижения большей наглядности и лучшего выделения основных черт рельефа в число исключенных деталей попадают и более крупные формы (мезоформы) и допускается утрирование изображения форм рельефа. Генерализация может считаться правильной, если полученное изображение рельефа обеспечивает установленную точность, географическое правдоподобие и наглядность. Для решения этой задачи исключительно большое значение имеет качество используемых картографических материалов и знание особенностей форм изображаемого типа рельефа. Предварительное изучение рельефа по картам, литературным и другим источникам позволит отобрать и показать формы рельефа соответственно их значению на местности. Механический, равномерный отбор без учета характера размещения и значимости форм изображаемого типа рельефа создает иногда внешне хорошее впечатление, но по существу искажает изображаемую местность и никогда не сможет подчеркнуть ни степени важности форм, ни их военного и хозяйственного значения. Поэтому генерализация изображения рельефа должна производиться по правилам, установленным на основе изучения рельефа и опыта его изображения на топографических картах.

Изложенные ниже положения генерализации и образцы изображения основных типов рельефа имеют своим назначением служить целям сохранения на картах всех масштабов характерных особенностей типов рельефа. Эти положения особенно важны при изображении рельефа на картах мелкого масштаба, на которых генерализация приобретает сугубо важное значение, так как горизонтали вследствие обобщения отклоняются от действительного положения и при том тем больше, чем мельче масштаб составляемой карты. Однако эти положения не могут дать ответов на все вопросы, возникающие в процессе отбора и обобщения форм рельефа. Они указывают только направление, по которому должна итти генерализация, и оставляют достаточно широкий простор картографу для творческой работы и самостоятельного решения задач при изображении рельефа на топографических картах.

Рис. I
