5. Высота сечения рельефа


Обобщение рисунка горизонталей должно быть проведено с учетом высоты сечения рельефа, назначения и масштаба карты.

На картах крупного масштаба показываются мелкие и средние формы рельефа, которые могут быть правильно и наглядно изображены только при небольшой высоте сечения и значительной детализации рисунка горизонталей. Следовательно, чем меньше высота сечения рельефа, т. е. чем крупнее масштаб, тем меньше должны быть обобщены горизонтали.

На картах мелкого масштаба в связи с уменьшением графических возможностей могут быть показаны только крупные и лишь отчасти средние формы рельефа, которые, благодаря своей величине, допускают применение большей высоты сечения и значительное обобщение рисунка горизонталей, выражающих их. Следовательно, чем больше высота сечения рельефа, т. е. чем мельче масштаб, тем больше должны быть обобщены горизонтали.

Недостаточно обобщенное изображение с частыми горизонталями (горные районы) на картах мелкого масштаба создает ложное представление о действительном расчленении, затрудняет восприятие крупных форм, понижает наглядность и читаемость карты.

В равнинных районах вследствие выпадения ряда сечений нарушается согласованность мелких изгибов горизонталей, поэтому сохранять последние на картах не следует, так как они не передают характерных особенностей местности. Пределом относительно точного положения горизонталей при изображении большинства типов рельефа следует считать масштаб 1: 100 000. На картах более мелких масштабов горизонтали все более и более уклоняются от действительного положения, ввиду неизбежного исключения мелких форм рельефа.

Наиболее удовлетворительной высотой сечения будет такая, которая позволяет на карте данного масштаба и назначения показать горизонталями формы изображаемого типа рельефа с необходимыми подробностью, точностью и наглядностью, не допуская в то же время слияния горизонталей.

Это может быть достигнуто только при относительно малой высоте сечения. Примером наглядности может служить изображение горного рельефа горизонталями на топографических картах. Чтобы получить наглядное изображение любого типа рельефа, следовало бы высоту сечения менять в зависимости от глубины расчленения.

Чем расчлененнее рельеф и резче его формы, тем сложнее его изображение. Возможность отображения мелких, средних и крупных форм при постоянном сечении в этом случае будет диктоваться масштабом карты. Чем мельче масштаб, тем больше охватываемая листом карты площадь, тем больше морфологических характеристик и тем труднее отобразить формы рельефа при постоянном сечении.

Наставления и инструкции по составлению топографических карт масштаба 1 :500 000 и крупнее предусматривают не более двух основных сечений для карты каждого масштаба. При этих условиях многие формы, имеющие тактическое значение и характерные для данного типа рельефа (западины, блюдца, пики, некоторые моренные и карстовые образования), не будут отображены на карте, так как окажутся меньше высоты сечения. Для их отображения необходимо применять дополнительные горизонтали (полугоризонтали и вспомогательные горизонтали) или специальные условные знаки.

На карте масштаба 1 : 1 000000 старого издания была принята скользящая шкала, в которой высота сечения возрастает по мере возрастания абсолютных высот, благодаря чему возвышенности с небольшими абсолютными высотами, изображающимися нижними слоями шкалы, получаются более выразительно, чем возвышенности, относящиеся к средним и верхним слоям шкалы (рис. 5а). Правильно эта задача разрешается установлением единой шкалы с постоянным сечением, выдержанным или на всей карте в целом, или в пределах определенных высотных поясов (зон). Например, от 0 до 400 через 50 метров, от 400 до 1 000 через 100 метров, от 1 000 до 2 000 — через 200 метров и т. д. (рис. 56).

Не допускается обрывать дополнительные горизонтали з местах перегиба склонов, т. е. не доводить их до середины соответствующего промежутка между основными горизонталями. Недопустимо также, чтобы одни и те же фермы на разных листах карты одного и того же масштаба и назначения в одних случаях показывались, а в других опускались. Степень применения дополнительных горизонталей будет зависеть от характера рельефа.

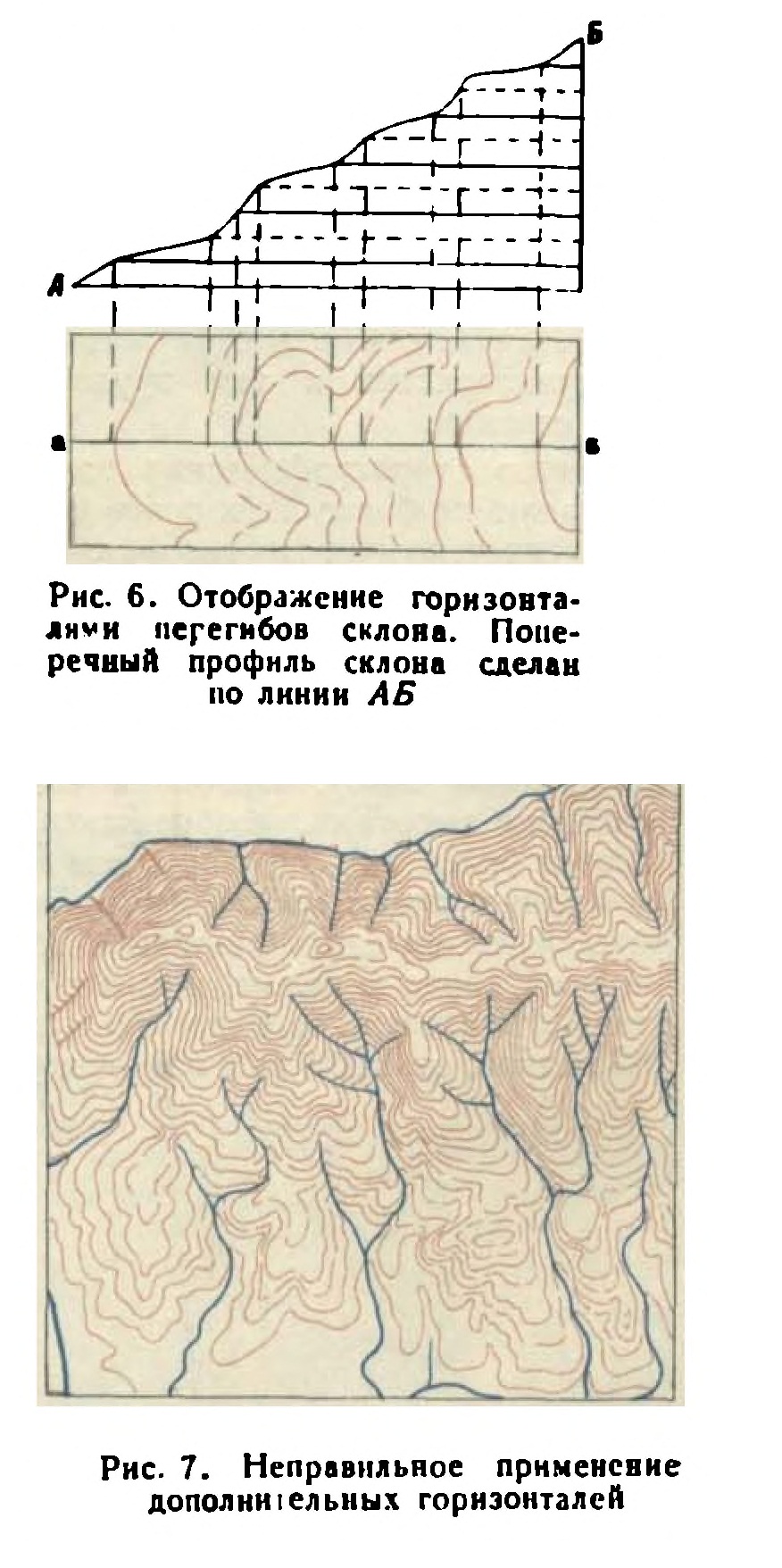

Например, при изображении эрозионного и горного рельефа полугоризон-тали следует применять только для выделения отдельных характерных элементов и форм: бровки, террасы, вершины, седловины и т. д. (рис. 6).
Наоборот, при изображении моренного и мелкосопочного рельефа повсеместное проведение полугоризоиталей на картах масштаба 1 :100000 и мельче будет обязательно, иначе участки местности с одинаковым расчленением изобразятся различно, что исказит характер местности. В этом случае полугори-зонтали, проведенные на всем листе, получают по существу значение основных горизонталей, отличаясь от них лишь видом (прерывистые линии).

Не следует проводить дополнительные горизонтали на плоских участках водоразделов, иначе утрачиваются характерные черты последних (в этом случае лучше ограничиться показом высотных отметок), заполнять полугоризонталями кажущиеся «белые пятна» и проводить их на длинных пологих склонах (рис. 7), вследствие чего создается ложное впечатление крутизны и теряется асимметрия склонов, подчеркивание которой является обязательным условием грамотного картографического изображения. Таким образом, в применении дополнительных горизонталей необходимо проявлять осторожность и проводить их в тех местах, где они действительно необходимы.
Специальные условные знаки следует применять при изображении форм рельефа только тогда, когда полностью исчерпаны все возможности показать их горизонталями, или в тех случаях, когда формы вследствие незначительности овонх размеров для карты данного масштаба не могут быть показаны горизонталями (обрывы, скалы, многие карстовые образования и т. д.).
