6. Главные орографические линии рельефа

Каждый тип рельефа характеризуется основными орографическими или скелетными линиями, каковыми являются водоразделы, тальвеги, бровки и подошвы. Водоразделы и бровки являются основными орографическими линиями положительных форм рельефа, тальвеги — отрицательных.

Водораздел — линия или целая полоса, разделяющая поверхностный сток противоположных склонов. Точно установить ее не всегда возможно, потому что во многих случаях болота или озера водораздельной -полосы дают временный или постоянный сток в стороны обеих покатостей. Только в горах водоразделы выражены резко и совпадают обычно с гребнем хребтов, но и там нередки случаи, когда водораздельная линия проходит не по высоким горным цепям, а по более низким местам. Водоразделы, совпадающие с наиболее возвышенными участками местности, называются нормальными, а не совпадающие — анормальными. Водоразделы, проходящие по гребням, по форме поперечного профиля подразделяются на острые, округлые и плоские, а по форме продольного на ровные, волнистые (рис. 8) и зубчатые (рис. 9).

Тальвег — линия, соединяющая наиболее низкие точки долины и совпадающая с дном русла реки. В плане тальвег обычно представляется извилистой линией. В продольном профиле тальвег имеет вогнутую, реже выпуклую или ступенчатую форму. В последнем случае в реке образуются пороги и водопады.

Бровка — линия перегиба склона, ниже которой он становится более крутым (край террасы, плато, перегибы склонов долин, балок, оврагов и т. д.).

Подошва — линия перегиба склона, ниже которой он становится
более пологим. Термин «подошва» применяется для обозначений подножий гор, холмов, обрывов и т. д.

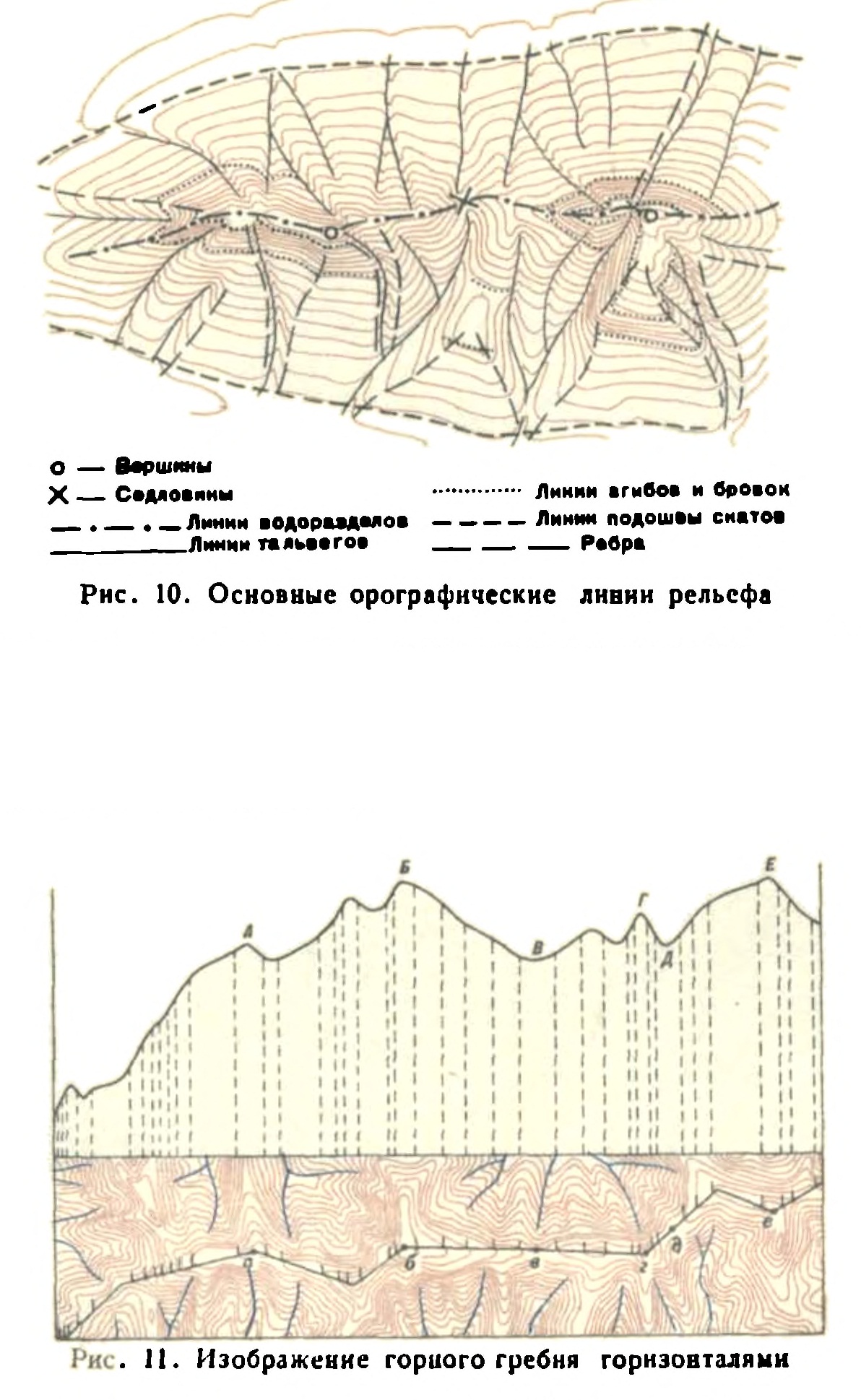

Положение основных орографических линий (рис. 10) дает представление о характере расчленения рельефа, поэтому изображение последнего на картах следует начинать с проведения изгибов горизонталей, пересекающих основные орографические линии. В первую очередь показываются изгибы горизонталей, проходящие через точки, в которых орографических линии изменяют направление или имеют резкие перегибы (И А, Б, В, Г, Д, Е), показанные на рис. 11, а затем все остальные изгибы.

После того как положение основных орографических линий на карте будет отображено изгибами горизонталей, приступают к рисовке форм рельефа (нижняя часть рис. 11).
При составлении карт масштабов 1 :200 000—1 : 1 000000 положение основных орографических линий и их характерных точек должно быть, по возможности, сохранено, даже тогда, когда по условиям масштаба многие детали орографических линий будут опускаться. С этой целью в необходимых случаях допустимо некоторое утрирование изгибов горизонталей, а также смещение целых горизонталей, если это способствует лучшему выделению главных орографических линий. Например, при изображении вершинных частей хребтов могут встретиться случаи, когда показанный на исходном материале узкий гребень превращается на составляемой карте по существу в одну линию. На картах мелкого масштаба этот гребень должен быть изображен замкнутой горизонталью, т. е. в утрированном виде.

Правильное выделение основных орографических линий значительно облегчает дальнейшее обобщение изображения рельефа, вносит в процесс генерализации определенный порядок, наглядно показывает, с какой степенью детализации должны быть проведены горизонтали, изображающие остальные части склонов. Вот почему рекомендуется изображение водораздельных пространств начинать с проведения горизонталей, передающих линии водоразделов.

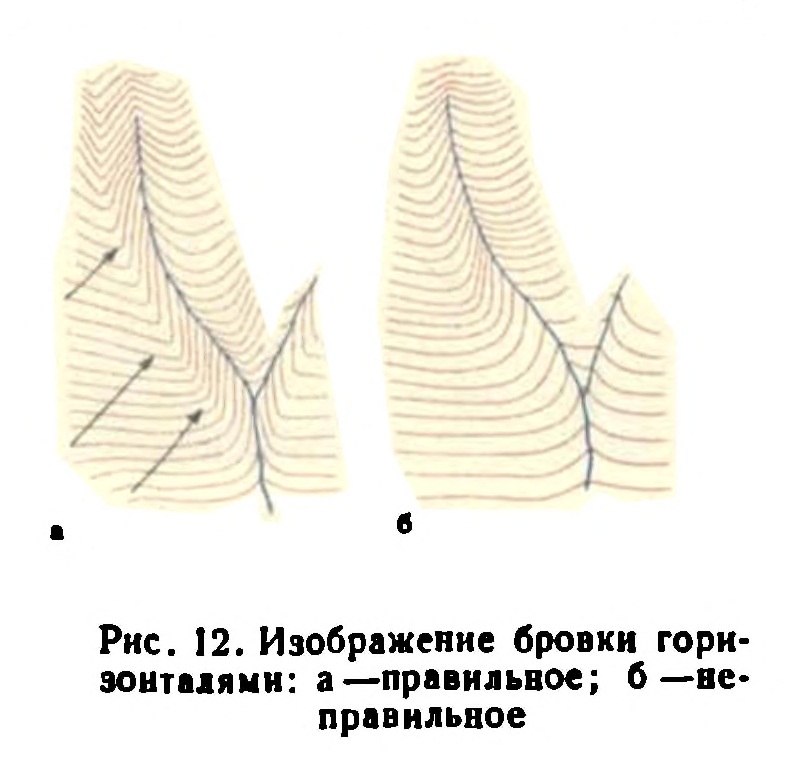

Примером правильного выделения орографических линий на карте будут являться угловатые повороты горизонталей при пересечении ими линии бровки (рис. 12а). Округлая рисовка горизонталей в данном случае приведет к тому, что бровка на карте не отобразится (рис. 126).

Особое значение основные орографические линии приобретают при изображении форм рельефа, не выражающихся горизонталями, каковыми являются: длинные неглубокие промоины и борозды на склонах, большинство форм рельефа песков, сильно расчлененный и сложный рельеф типа «дурные земли» (рис. 13а) и т. д. Вследствие слабого врезания в поверхность или малых превышений над ней эти формы не могут быть достаточно наглядно изображены изгибами горизонталей, даже на картах масштаба 1 :10000.
Дополнительным средством для изображения таких форм являются специальные условные знаки. Так, например, в рельефе типа «дурные земли» линии тальвегов следует выделять условным знаком промоин (рис. 136).

Полезным пособием при изучении и обобщении изображения рельефа являются поперечные и продольные профили наиболее характерных хребтов, долин, склонов и других форм. Особенно ценны профили, построенные по материалам крупномасштабных съемок, уменьшенные затем фотомеханическим способом до масштаба составляемой карты. Такие профили наглядно покажут, какие орографические линии надлежит отобразить на карте данного масштаба в первую очередь и до каких пределов доводить отбор мелких форм рельефа. Количество профилей на лист составляемой карты зависит от характера изображаемого типа рельефа.


Для правильного показа орографических линий большую помощь могут оказать геоморфологические карты, а равно физико-географические описания местности.
