2. Геоморфология и изображение рельефа

Для правильной генерализации изображения форм рельефа, сохранения на картах их особенностей и взаимных связей большое значение имеет знание закономерностей, которым подчинено образование рельефа и изучением которых занимается геоморфология. На топографических картах горизонтали должны быть не только линиями, соединяющими равные высоты, но и линиями, рисующими формы рельефа.

Геоморфология, изучая внешний вид форм рельефа, процессы их образования и закономерности распространения на земной поверхности, дает богатый материал, позволяющий топографам и картографам определять характер и направление генерализации, а также значение форм рельефа в ландшафте. Поэтому геоморфологическая характеристика территории и особенно геоморфологическая карта являются очень цепными пособиями при работе над обобщением изображения рельефа на картах, особенно мелкомасштабных.

Геоморфология позволяет также научно подойти к разработке принципов изображения рельефа, установить закономерности в рисунке горизонталей, изображающих различные формы и их сочетания, например: характер замыкания горизонталей по долинам в зависимости от их поперечного и продольного профиля или форму горизонталей, изображающих склоны с характерными для них пологими прогибами, обусловленными плоскостным смывом в рыхлых породах и т. д.

Топографу, снимающему рельеф в поле или рисующему его на аэроснимках, важно знать основы геоморфологии, так как полученное им изображение рельефа служит исходным материалом для составления карт более мелких масштабов, и ошибки, допущенные при съемке, целиком и полностью перейдут на составляемые карты.

Недостатком некоторых карт является одинаковое изображение типов рельефа, совершенно различных по своему происхождению и формам. Все формы рельефа рисуются одинаково округлыми горизонталями без резких изгибов на равных или равномерно увеличивающихся расстояниях одна от другой. Для устранения этого недостатка необходимо тщательное изучение рельефа, выяснение характерных особенностей и внешнего вида его форм.

Известно, что формы рельефа образуются при различных условиях и под действием различных внутренних и внешних факторов. Первые зависят от внутренней энергии земли; пол влиянием их создаются горные хребты, вулканы, впадины и т. д. Внешние факторы зависят от энергии солнца (деятельность поды, льда, ветра и т. д.). Каждый из них создает формы, характеризующиеся строго определенными чертами (долины, холмы, барханы и т. д.).

Обыкновенно процесс образования форм рельефа обусловливается воздействием нескольких факторов, из которых какой-нибудь является преобладающим, кроме того, один и тот же фактор в различных условиях действует различно. Вода, текущая в русле, действует иначе, чем грунтовая вода или вода, стекающая по поверхности склонов.

Формы рельефа, сложенные различными породами и созданные различными факторами, имеют и различны, им присущие, внешние черты, которые на топографической карте должны отчетливо отображаться рисунком горизонталей.

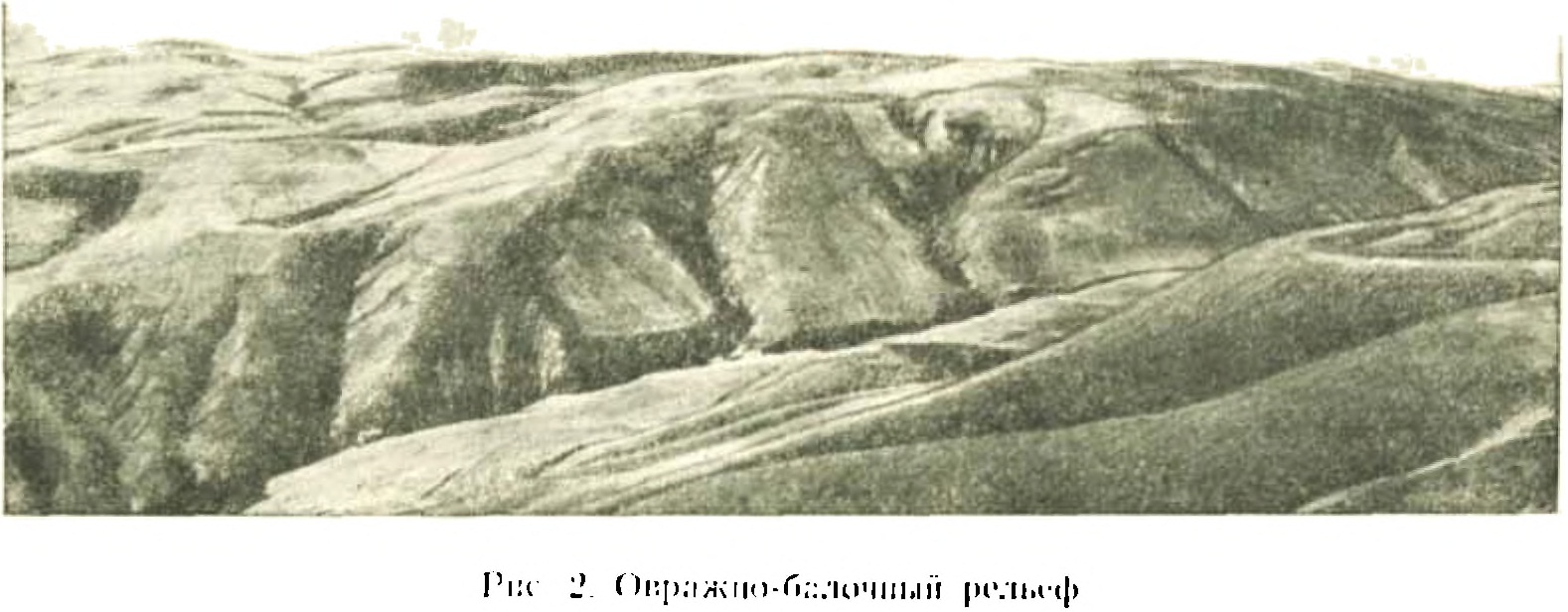

Рельеф, образовавшийся в результате размыва рыхлых пород, отличается в основном плавными очертаниями водоразделов и узкими линейно вытянутыми эрозионными формами (оврагами, балками), прорезающими склоны (рис. 2). Соответственно этому водораздельные пространства отобразятся горизонталями округлого рисунка.

 При этом на картах крупного масштаба даже самые незначительные ложбины стока временных ручьев изобразятся горизонталями.

Рельеф высокогорных областей, сложенный твердыми породами, обработанными совместными действиями размыва и выветривания, характеризуется мощными формами с острыми н резкими очертаниями, а поэтому совершенно недопустимо изображать такой рельеф плавными округлыми горизонталями (рис. 41а).

Рельеф, созданный аккумулятивной деятельностью ледника, характеризуется обилием холмов и запалим. Он изобразится многочисленными, замкнутыми горизонталями, порой весьма причудливой формы (рис. 75).

Формы рельефа, сложенные одними и теми же породами, но созданные различными факторами, также имеют существенные внешние различия, которые должны отображаться па топографических картах.

Рыхлые породы в результате водной эрозии образуют формы рельефа, резко отличающиеся от форм, образовавшихся в таких же породах под действием ветра в условиях пустыни.

Из приведенных примеров становится понятно, что учет геоморфологических особенностей имеет важное значение при изображении рельефа на топографических картах.
Приступая к изображению рельефа, картограф должен иметь достаточно полное представление о его строении, т. е. знать:

— тип рельефа данного района;

— характерные формы, определяющие тип рельефа;

— особенности внешнего вида этих форм.

Полученные сведения должны быть использованы как в процессе работ (оценка качества изображения рельефа на исходных материалах, составление раздела «Рельеф» в редакционном плане и др.), так и непосредственно при изображении рельефа горизонталями на карте и аэроснимках (отбор характерных деталей рельефа и отображение их горизонталями).

Все это нашло отражение при разработке общих принципов генерализации и методики изображения основных типов рельефа земной поверхности.
