Вкладыши нижней головки шатуна (снятие и установка) дизельного двигателя Perkins





Некоторые двигатели оборудованы двумя стальными штырями, установленными в крышку подшипника для того, чтобы сохранять центровку по отношению к шатуну. Два болта держат крышку подшипника на шатуне.

Некоторые двигатели оборудованы пазами (зубцами), выточенными в стыкующихся поверхностях шатуна и крышки подшипника, для сохранения центровки между этими двумя частями. Крышка подшипника прикреплена к шатуну двумя гайками и специальными болтами.См. рис. 39.
Поршень



 Блок шатуна с зубцами


Снятие

1. Слейте машинное масло из маслоотстойника. См. раздел «Маслоотстойник, Снятие».

2. Снимите всасывающую трубу и масляный фильтр. См. рис. 40. Снимите болты, которые держат кронштейн крышки главного подшипника. Снимите два болта с фланца всасывающей трубы и снимите всасывающую трубу и фильтр. Очистите поверхности обоих фланцев.


Снятие фильтра всасывающей трубы


3. Проворачивайте коленчатый вал до тех пор, пока шатун на нем не окажется в самом низком положении.

! ПРЕДУПРЕЖДЕНИЕ
Не давайте шатунам бить по соплам охлаждения поршней. При ударе сопла охлаждения необходимо проверить центровку, и, при необходимости, заменить сопло охлаждения.

4. Шатуны с болтами. Ослабьте болты крышки подшипника, примерно на четыре оборота. Нанесите легкий удар по болтам при помощи мягкого молотка для отделения шатуна от крышки подшипника. Снимите болты и крышку вкладыша.

Шатуны с гайками. Снимите гайки и крышку вкладыша.

5. Снимите нижнюю часть вкладыша с крышки подшипника. Храните половину вкладыша вместе с крышкой.

6. Аккуратно толкните шатун вверх по направлению к цилиндру к цилиндру, так, чтобы получить доступ к верхней половине вкладыша. Снимите верхнюю половину вкладыша с шатуна. Держите половинки вкладыша вместе.

Установка

1. Очистите поверхности шатуна, к которым прилегает вкладыш, а также коленчатый вал. Убедитесь в том, что выступ фиксирующих штырей составляет от 3.0 до 4.5 мм (от 0.12 до 0.18 дюйма) над поверхностью крышки. Очистите поверхности вкладыша и смажьте их чистым машинным маслом.

2. Установите верхнюю половину вкладыша на шатун. Убедитесь в том, что фиксирующее ушко установлено в шатун соответствующим образом. См. рис. 41.

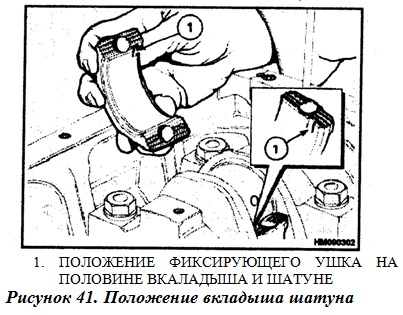

Положение вкладыша шатуна

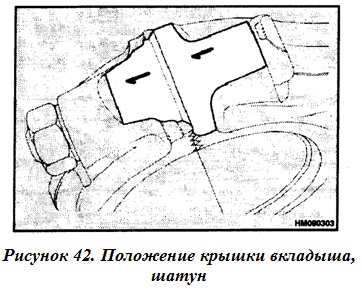

 положение крышки вкладыша шатуна

3. Установите крышку вкладыша на шатун. Убедитесь в том, что сборочный номер на крышке такой же, как и на шатуне. Убедитесь в том, что сборочные номера расположены на одной стороне шатуна, как показано на рис. 42.


4. Шатуны с гайками. Установите и затяните гайки равномерно, до 125 Ньютонов/метр (92 фунта/фут). Убедитесь в том, что коленчатый вал поворачивается свободно.

Шатуны с болтами. Установите и затяните болты равномерно, до 155 Ньютонов/метр (114 фунтов/фут). Убедитесь в том, что коленчатый вал вращается свободно.

5. Соберите кронштейн всасывающей трубы и крышки главного вкладыша, не затягивая крепежные детали. Установите новую прокладку, затем затяните фланцы всасывающей магистрали и масляного насоса. Убедитесь в том, что всасывающая труба установлена ровно, затем затяните болт, который удерживает кронштейн крышки главного вкладыша.
