Крышка цилиндра и седла клапанов



Ремонт крышки цилиндра и седла клапанов дизельного двигателя Perkins





Специальные инструменты:

Резальное устройство для седел впускных клапанов
Резальное устройство для седел выпускных клапанов
Развертка для направляющих втулок

1. Установите соответствующее резальное устройство в седло клапана. Аккуратно поверните устройство по часовой стрелке. Для починки седла клапана снимите минимальное количество металла. Старайтесь сохранить седло клапана настолько узким, насколько возможно.

2. Когда седло клапана было обрезано, снимите обрезное устройство и направляющую. Очистите условный проход и уберите все частицы металла.

3. Проверьте глубину клапана. См. раздел «Клапаны и пружины клапанов, Проверка». Если седло клапана сильно повреждено, замените седло, как описано выше.

Новые седла клапанов, Установка

1. Снимите направляющие втулки клапанов. Очистите отверстие и установите новую втулку. См. «Направляющие втулки клапанов» для получения инструкций по осмотру и замене.


Снятие направляющей втулки клапана

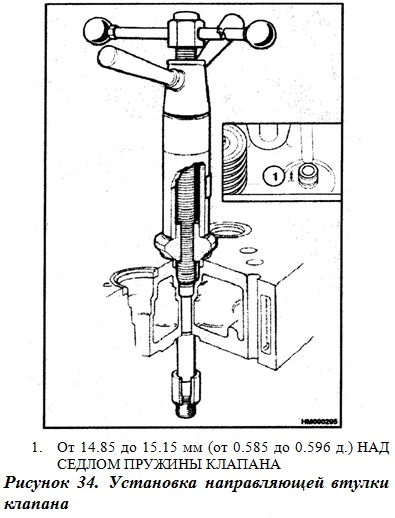

 Установка направляющих втулки клапана

2. Ориентируясь на отверстие в новой направляющей втулке, при помощи фрезерного станка, снимите старую втулку. См. «Спецификации двигателя». Снимите частички металла с отверстия и области, в которой будет устанавливаться новое седло клапана.

3. Если нижняя поверхность крышки цилиндров будет подвергаться механической обработке, задняя поверхность нового седла клапана должна также быть обработана таким образом, чтобы не превышать размер поверхности крышки цилиндров. Если задняя поверхность седла клапана обработана механическим способом, убедитесь в том, что внешняя кромка задней поверхности соответствует Спецификациям двигателя.

4. Ориентируйтесь на отверстие в новой направляющей втулке. Установите седло клапана в крышку цилиндров при помощи пресса. Убедитесь в том, что седло клапана полностью вставлено в крышку цилиндра.

5. При помощи устройства для обрезки обработайте седло клапана таким образом, чтобы достичь необходимого угла. Проверьте глубину клапана как показано на рис. 30. Убедитесь в том, что размеры соответствуют Спецификациям двигателя.

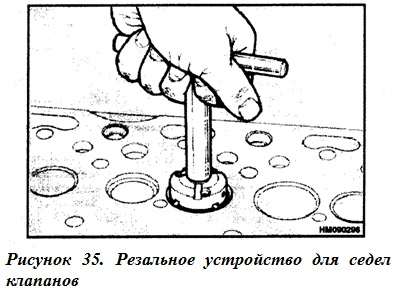

Резальное устройство для седел клапанов
