Снятие автосцепки экскаватора-погрузчика JCB

Снятие автосцепки производится в обратной последовательности операции по установке. Следует обращать особое внимание на предупреждения по безопасности.

Установка навесного оборудования на автосцепку обратной лопаты

Примечание: С автосцепкой может использоваться различное навесное оборудование. Ниже приводится процедура подсоединения/отсоединения ковша.

1 Установить навесное оборудование на твердую ровную поверхность. Для перемещения навесного оборудования следует использовать соответствующее грузоподъемное оборудование. Если на машину уже установлено навесное оборудование, см. Снятие навесного оборудования с автосцепки обратной лопаты ).
2 Установить машину таким образом, что зона монтажа на автосцепке находилась в соосном положении с шарнирными пальцами навесного оборудования. Включить стояночный тормоз и установить рычаг коробки передач в нейтральное положение.
3 Установка навесного инструмента:

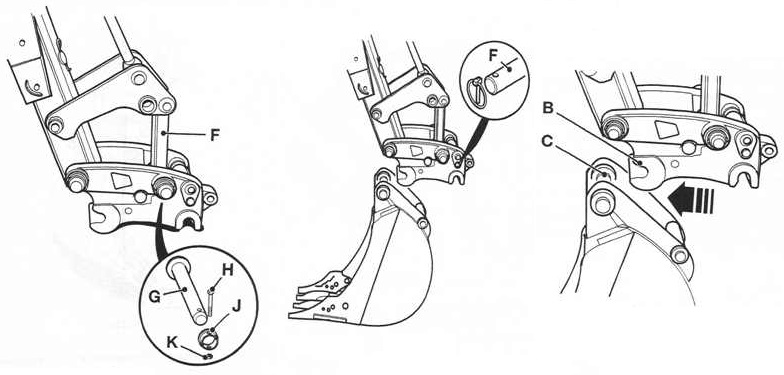

а Установить автосцепку в указанное положение. Убедиться в том, что стопорный штифт F ИЗВЛЕЧЕН.

b При помощи рычагов управления обратной лопатой зацепить прорезь В за шарнирный палец С навесного оборудования.

с При помощи рычагов управления обратной лопатой переместить автосцепку вперед. Остановить движение, когда крюк защелки Dполностью зацепится за шарнирный палец Е.

Установка навесного оборудования на автосцепку обратной лопаты

d Вставить стопорный штифт F крюка защелки. Убедиться в том, что крюк защелки полностью зацеплен.

4 Для навесного оборудования с гидравлическим управлением подсоединить гидравлические шланги.=> Подсоединение/отсоединение гидравлических шлангов.
