Шланг гидравлический высокого давления экскаватора-погрузчика JCB

Введение

!ОСТОРОЖНО!
Жидкость под давлением. Тонкие струи жидкости под большим давлением могут пробить кожу. Не приближать лицо и руки к жидкости под давлением, надевать защитные очки и перчатки. Поднести к месту возможной утечки кусок картона, а затем осмотреть следы гидравлической жидкости на картоне. Если жидкость попала под кожу, немедленно обращаться за медицинской помощью.

!ОСТОРОЖНО!
Гидравлическое давление. Гидравлическая жидкость под давлением системы способна наносить травмы. Перед тем, как подсоединять или отсоединять гидравлический шланг, необходимо сбросить остаточное гидравлическое давление в шланге. Перед тем, как подсоединять или отсоединять шланги, обеспечить, чтобы служебная линия шлангов была стравлена. Обеспечить, чтобы машину нельзя было завести при открытых шлангах.

Некоторые навесные приспособления работают на гидравлическом приводе. Ниже приведена процедура безопасного отсоединения и подключения гидравлических шлангов.

Подсоединение гидравлических шлангов

1 Обезопасить машину. См. Плановое обслуживание, "Подготовка машины к техническому обслуживанию"

2 Стравить гидравлическую систему. См. Плановое обслуживание, "Сброс давления в гидравлической системе".

3 При необходимости удалите заглушки.

4 Проверьте шланги и переходники на предмет повреждений. См. Плановое обслуживание, Проверка на наличие повреждений.

5 Подсоединить шланги.

Если шланги имеют быстроразъемные соединения, См. Быстроразмыкаемые соединения. Приложенное к перекрученному шлангу давление может стать причиной разрыва или отсоединения.

а Убедитесь, что шланг не перекручен. Приложенное к перекрученному шлангу давление может стать причиной разрыва или отсоединения.

b Убедитесь, что шланг не соприкасается с горячими деталями. Высокая температура окружающего воздуха может привести к повреждению шлангов.

с Убедитесь, что шланг не соприкасается с деталями, которые могут вызвать его перетирание.

d Используйте хомуты (где это возможно) для поддержания длинных шлангов вдали от вращающихся деталей и т.д.

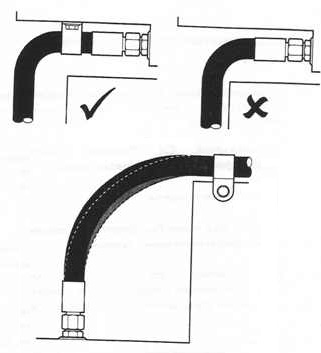

Подсоединение гидравлических шлангов Не устанавливайте хомут на изгибе, чтобы потом можно было изменять длину шланга под давлением. Изгиб будет компенсировать изменение.

6 Проверьте, нет ли утечек.

а Включите двигатель.

b Поработайте соответствующими органами управления, чтобы увеличить давление в гидравлической системе.

с Выключить двигатель и вынуть ключ зажигания.

d Проверьте на предмет следов утечек в соединениях шлангов. При необходимости устраните.

Отсоединение гидравлических шлангов

1 Обезопасить машину. См. Плановое обслуживание, «Подготовка машины к техническому обслуживанию»

2 Стравить гидравлическую систему. См. Плановое обслуживание, ((Сброс давления в гидравлической системе».

3 Отсоединение шлангов.
Если шланги имеют быстроразъемные соединения, то см. раздел См. Быстроразмыкаемые соединения.

5 При необходимости установите заглушки.

6 Проверьте, нет ли утечек, а Включите двигатель.

Ь Поработайте соответствующими органами управления, чтобы увеличить давление в гидравлической системе.

с Выключить двигатель и вынуть ключ зажигания.

d Проверьте на предмет следов утечек в соединениях шлангов. При необходимости устраните.
