Устройство автосцепки экскаватора-погрузчика JCB

Каретка автосцепки погрузчика

Введение

Каретка автосцепки Каретку автосцепки погрузчика прикрепляют к рычагам погрузчика согласно иллюстрации. Автосцепка допускает быструю установку и удаление лопаты (и других приспособлений). Если с вильчатыми захватами пользуются вместе с автосцепкой, то ссылаться на приведенное ниже предостережение.

!осторожно!
Эксплуатация вилочного погрузчика носит специализированный характер. Если к быстроразъемной сцепке подключен вилочный захват, то оператор должен пройти обучение. В некоторых странах это является требованием закона.

Несоблюдение данного требования может повлечь за собой уголовное преследование.

Установка каретки автосцепки

Примечание: Эту операцию легче выполнить двум лицам - один управляет органами управления и другой выравнивает оси.

1 Поставить каретку автосцепки на твердый ровный грунт. Пользоваться безопасным и правильным подъемным оборудованием для перемещения каретки автосцепки.
2 Позиционировать машину таким образом, что монтажный участок на рычагах погрузчика выравнен по монтажному участку автосцепки. Включить стояночный тормоз и установить трансмиссию в нейтральное положение.

!осторожно!
Если эту работу выполняют двое, органами управления должен заниматься опытный оператор. Если нажать не на тот рычаг управления или что- нибудь переключить слишком резко, это может привести к смерти другого человека или травмировать его.

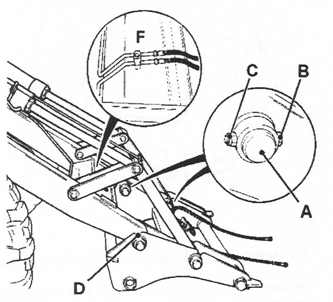

3 Пользоваться органами управления для выравнивания отверстий в рычагах погрузчика по отверстиям в каретке автосцепки, как показано на D. Вставить ось шарнира А и прикрепить ее на месте болтом В и гайкой С.

4 Пользоваться органами управления для выравнивания отверстий в звене по отверстиям в каретке автосцепки. Вставить ось шарнира А и прикрепить ее на месте болтом В и гайкой С.

5 Подсоединить гидравлические шланги (только с автосцепками гидравлического типа):

а Выключить двигатель.

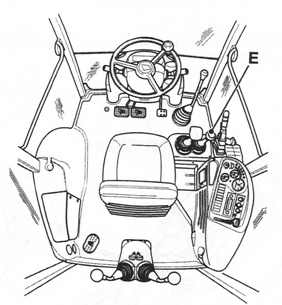

b При помощи рычага управления вспомогательным навесным оборудованием Е сбросить остаточное гидравлического давления в системе.

с Снять все заглушки и присоединить шланги каретки автосцепки к штуцерам машины F. Не допускается перекрещивание шлангов.

Отсоединение каретки автосцепки погрузчика

Для удаления каретки автосцепки требуется выполнение операций по методике установки в обратной последовательности. Обратить особое внимание на предупреждения по безопасности.
