Навесное оборудование, используемое совместно с автосцепкой
экскаватора-погрузчика JCB
Введение
В сочетании с автосцепкой допускается
пользование разными вспомогательными приспособлениями.
Приведенная ниже процедура применительна к установке/ удалению лопаты.
Если вильчатыми захватами пользуются вместе с автосцепкой, то ссылаться
на приведенное ниже предостережение.
!ОСТОРОЖНО!
Эксплуатация вилочного погрузчика носит специализированный
характер. Если к быстроразъемной сцепке подключен вилочный захват, то
оператор должен пройти обучение. В некоторых странах это является
требованием закона.
Несоблюдение данного требования может повлечь за собой уголовное
преследование.
Установка навесного оборудования на автосцепку (с приводом)
1 Поставить
приспособление на твердый ровный грунт. Для перемещения навесного
оборудования следует использовать соответствующее грузоподъемное
оборудование.
2 Снять все
навесное оборудование, установленное на машине.
Снятие навесного оборудования с автосцепки (с приводом).
3 Позиционировать
машину таким образом, что каретка автосцепки параллельна приспособлению.

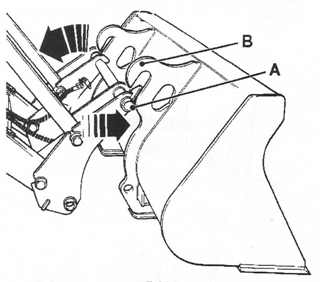

Опустить рычаги погрузчика для установления оси шарнира А ниже
уровня крюков В.
4 Сцепление
приспособления:
а Медленно
передвинуть машину вперед, остановиться, когда ось шарнира А прикоснется
к приспособлению.
Ь Включить стояночный
тормоз и установить трансмиссию в
нейтральное положение.
с Поднять
рычаги погрузчика, чтобы ось шарнира А вошла
в сцепление с крюками В.
d Пользоваться органами
управления погрузчиком
для откатки приспособления назад (как при наборе груза). Остановить
движение, когда стопорные отверстия в каретке выравнены по отверстиям в
приспособлении.
5 Сцепить
стопорные штифты:
а Убедиться
в том, что включен стояночный тормоз и рычаг коробки
передач установлен в
нейтральное положение.

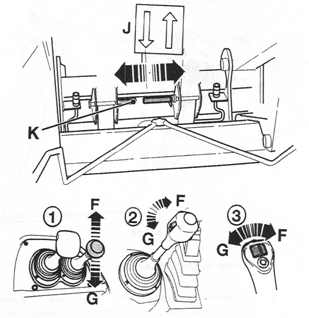

b Нажать и
удерживать переключатель J,
повернуть рычаг/переключатель дополнительного управления (I, 2 или 3) в
положение F,
чтобы сцепить стопорные штифты автосцепки. Когда индикаторные штифты К будут
полностью сцеплены, отпустить переключатель J и
рычаг дополнительного управления (I, 2 или 3).
1. Ручные
органы управления
2. Система
Easy Controls
3. Расширенная
система Easy Controls
ВАЖНО: Убедиться
в должном сцеплении стопорных штифтов.
6 Для навесного оборудования с гидравлическим управлением подсоединить
гидравлические шланги. => Подсоединение/отсоединение гидравлических
шлангов
Снятие навесного оборудования с автосцепки (с приводом)
Примечание: По
возможности установить навесное оборудование, подсоединенное к
автосцепке, на ровную поверхность. Это упростит и сделает более
безопасной последующую повторную установку.
1 Привести
машину в безопасное состояние, опустив загрузочную руку. См. раздел
"Подготовка машины к техническому обслуживанию”.
2 Для
навесного оборудования с гидравлическим управлением отсоединить
гидравлические шланги. => Подсоединение/отсоединение гидравлических
шлангов.
3 Отсоединить
стопорные штифты:
а Убедиться
в том, что включен стояночный тормоз и рычаг коробки передач находится в
нейтральном положении.
b Запустить
двигатель.
с Нажать и
удерживать переключатель J, повернуть рычаг дополнительного управления
(1,2 или 3) в положение G, чтобы расцепить стопорные штифты автосцепки.
Когда индикаторные штифты К будут полностью расцеплены, отпустить
переключатель J и рычаг дополнительного управления (1,2 или 3).
4 Отцепление
навесного инструмента:

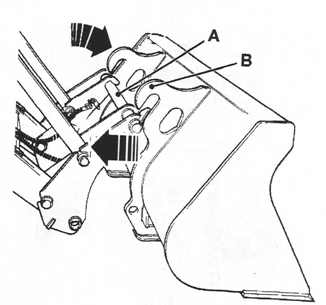

а Медленно
наклонить каретку вперед (как при выгрузке) для выдвижения нижнего конца
каретки из навесного оборудования. Затем опустить загрузочные руки для
снятия оси шарнира А с крюков В. rj-F-312. ( П 268)
b Осторожно
отъехать от навесного оборудования назад.
Установка навесного оборудования, подсоединяемого к автосцепке
(вручную)
С автосцепкой может использоваться различное навесное оборудование. Ниже
приводится процедура подсоединения/отсоединения лопаты. Если совместно с
автосцепкой используются вилы, следует принимать во внимание приведенное
ниже предостережение.
!ОСТОРОЖНО!
Эксплуатация вилочного специализированный характер
быстроразъемной сцепке подключен вилочный захват, то оператор должен
пройти обучение. В некоторых странах это является требованием закона.
Несоблюдение данного требования может повлечь за собой уголовное
преследование.
1 Установить
навесное оборудование на твердую ровную поверхность. Для перемещения
навесного оборудования следует использовать соответствующее
грузоподъемное оборудование.
2 Отсоединить
навесное оборудование, установленное на машину. ^ Снятие навесного
оборудования с автосцепки (с приводом).
3 Установить
машину таким образом, чтобы каретка автосцепки располагалась параллельно
навесному оборудованию. Опустить загрузочные руки, чтобы ось шарнира Аоказалась
ниже уровня крюков В.
4 Установка
навесного инструмента:
а Медленно
переместить машину вперед и остановиться, когда ось шарнира А прикоснется
к навесному оборудованию.
b Включить
стояночный тормоз и установить рычаг коробки передач в нейтральное
положение.
с Поднять
загрузочные руки таким образом, чтобы ось шарнира А вошла
в сцепление с крюками В.
d При помощи
органов управления погрузчиком откинуть навесное оборудование назад (как
при наборе груза). Остановить движение, когда стопорные отверстия в
каретке будут выровнены по отверстиям на навесном оборудовании.
Сцепить
стопорные штифты:
а убедиться
в том, что включен стояночный тормоз и рычаг коробки передач находится в
нейтральном положении. Выключить двигатель и извлечь ключ зажигания.

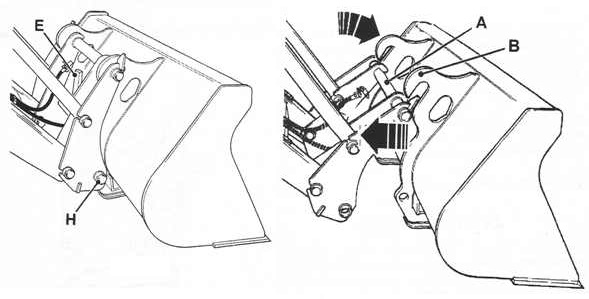

b При помощи
рычагов ручной фиксации Е на
каретке сцепить стопорные штифты Н.
Если эту операцию выполняет другой человек, не прикасаться к рычагам
управления до тех пор, пока он не отойдет от машины.
с Зафиксировать
рычаг Е в
правильном положении с помощью шплинта.
!ОСТОРОЖНО!
Жидкость под давлением Тонкие струи жидкости под большим
давлением могут пробить кожу. Не приближать лицо и руки к жидкости под
давлением, надевать защитные очки и перчатки. Поднести к месту возможной
утечки кусок картона, а затем осмотреть следы гидравлической жидкости на
картоне. Если жидкость попала под кожу, немедленно обращаться за
медицинской помощью.
6 Для
навесного оборудования с гидравлическим управлением отсоединить
гидравлические шланги D следующим
образом.
а Привести в
действие рычаг управления дополнительным навесным оборудованием, чтобы
сбросить остаточное гидравлическое давление в системе.
Ь Присоединить
шланги навесного оборудования к быстросъемным муфтам каретки. =>
Подсоединение/ отсоединение гидравлических шлангов.
с Включить
двигатель и несколько минут поработать навесным оборудованием с целью
создания гидравлического давления.
d Выключить
двигатель и убедиться в отсутствии утечек - обратить внимание на
предостережение о безопасности.
Снятие
навесного оборудования с автосцепки (вручную)
Примечание: По
возможности установить навесное оборудование на твердую ровную
поверхность. Это упростит и сделает более безопасной последующую
повторную установку.
I Привести
машину в безопасное состояние, опустив загрузочную руку. См. раздел
"Подготовка машины к техническому обслуживанию"..
!ОСТОРОЖНО!
Жидкость под давлением Тонкие струи жидкости под большим
давлением могут пробить кожу. Не приближать лицо и руки к жидкости под
давлением, надевать защитные очки и перчатки. Поднести к месту возможной
утечки кусок картона, а затем осмотреть следы гидравлической жидкости на
картоне. Если жидкость попала под кожу, немедленно обращаться за
медицинской помощью.
2 Для
навесного оборудования с гидравлическим управлением отсоединить
гидравлические шланги Dследующим
образом.
а Убедиться
в том, что включен стояночный тормоз и рычаг коробки передач находится в
нейтральном положении. Выключить двигатель и извлечь ключ зажигания.
b Привести в
действие рычаг управления дополнительным навесным оборудованием, чтобы
сбросить остаточное гидравлическое давление в системе.
с Отсоединить
гидравлические шланги.
3 Отсоединить
стопорные штифты:
а Убедиться
в том, что включен стояночный тормоз и рычаг коробки передач находится в
нейтральном положении. Выключить двигатель и извлечь ключ зажигания.
b При помощи
рычага ручной фиксации Е на
каретке расцепить стопорные штифты. Если эту операцию выполняет другой
человек, не прикасаться к рычагам управления до тех пор, пока он не
отойдет от машины.
!ОСТОРОЖНО!
Не допускать людей к машине, когда отсоединяете навесное
оборудование. Если в выполнении этой процедуры участвует второй человек,
обеспечивать, чтобы он был на удалении от машины и навесного
приспособления, пока вы не подадите сигнал продолжать.
4 Отсоединение
навесного оборудования:
а Запустить
двигатель.
b Медленно
наклонить каретку вперед (как при выгрузке) для выдвижения нижнего конца
каретки из навесного оборудования. Затем опустить загрузочные руки для
снятия оси шарнира А с
крюков В.
с Осторожно
отъехать от навесного оборудования назад.
