Автосцепка обратной лопаты механического типа экскаватора-погрузчика JCB

Установка автосцепки Автосцепка обратной лопаты устанавливается на рукояти согласно рисунку. Автосцепка обеспечивает быстрое снятие и установку ковша и другого навесного оборудования. Она приводится в действие механически и не нуждается в каких-либо гидравлических соединениях.

Необходимо прочитать приведенные инструкции по правильной установке и снятию узла автосцепки и подсоединяемому к нему навесному оборудованию.

Установка автосцепки

!ОСТОРОЖНО!
Если эту работу выполняют двое, органами управления должен заниматься опытный оператор. Если нажать не на тот рычаг управления или что- нибудь переключить слишком резко, это может привести к смерти другого человека или травмировать его.

Примечание: Данную операцию легче выполнять двум лицам - один работает с органами управления, а другой выравнивает оси.

1 Установить автосцепку на твердую ровную поверхность. Для перемещения автосцепки использовать надлежащее надежное подъемное оборудование.

2 Установить машину таким образом, чтобы зона монтажа автосцепки на рукояти находилась в соосном положении с автосцепкой. Включитьстояночный тормоз и установить рычаг коробки передач в нейтральное положение.

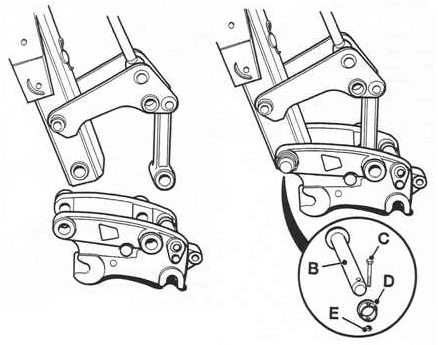

3 Выровнять отверстия в рукояти по отверстиям на автосцепке при помощи органов управления. Вставить шарнирный палец В и закрепить его болтом С, ободком D и гайкой Е.

4 С помощью рычагов управления совместить отверстия F в опрокидывающем звене с отверстиями в автосцепке. Вставить шарнирный палец G и закрепить его болтом Н, ободком J и гайкой К.
