Впускной и выпускной трубопроводы 6 выполнены в виде отлитого из серого чугуна сборника (см. фиг. 6).

Выпускной трубопровод расположен сверху над впускным. Средняя часть впускного трубопровода окружена специальной полостью, образованной выпускным трубопроводом. Эта полость омывается горячим потоком отработавших газов, чем достигается улучшение испарения топлива перед поступлением в цилиндры двигателя. Впускные и выпускные патрубки выведены на общую плоскость фланца сборника. Для компенсации внутренних напряжений и возможных деформаций при нагревании во время работы фланец сборника между впускными и выпускными патрубками имеет прорези. Между плоскостью блока цилиндров и сборником устанавливается железо-асбестовая прокладка, гладкая сторона которой должна быть обращена к плоскости блока. Сборник крепится к блоку цилиндров болтами.

Во всех случаях повторных установок сборника в эксплуатации болты крепления необходимо затягивать последовательно — от середины к краям.

Выпускная труба и глушитель карбюратора МКЗ-К-81 автобуса ЗИС-155

К фланцу выпускного трубопровода крепится выпускная труба 1 при помощи съемного фланца 4У притягиваемого болтами 5. Для уплотнения между фланцами установлена железо-асбестовая прокладка 3 (фиг. 37).

Выпускная труба от фланца сборника проходит между фермами основания кузова по всей длине автобуса и заканчивается литым патрубком, закрепленным в левом заднем углу облицовки снизу.

Шум, возникающий при выпуске отработавших газов, глушится прямоточным акустическим глушителем, установленным в средней части выпускной трубы.

Во всех случаях повторных сборок в эксплуатации для предохранения от пригорания и обеспечения последующих разборок все места соединений выпускной трубы и глушителя нужно смазывать графитовой мазью. Если обнаружено выгорание или повреждение прокладки фланца выпускного трубопровода сборника, ее необходимо заменить новой.

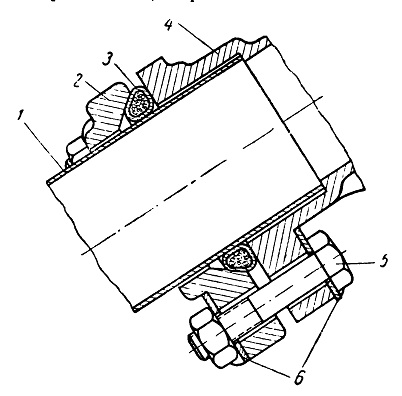

Фиг. 37. Крепление выпускной трубы к сборнику:
1 — выпускная труба; 2 — подвижной фланец; 3 — прокладка; 4 — фланец выпускной трубы: 5 — стяжной болт; 6 — шайба замочная.
