Система питания дизеля ЯАЗ-204 автобуса ЗИС-154
Система питания дизеля ЯАЗ-204 состоит из следующих агрегатов:
топливного бака, фильтров грубой и тонкой очистки топлива, топливного
насоса, трубопроводов, насос-форсунок, воздушного фильтра и привода
управления подачей топлива.
Топливный бак емкостью 270 л стальной штампованный из двух частей,
расположен под полом в середине автобуса и крепится тремя хомутами к
фермам основания. Бак имеет выдвижную наливную горловину с сетчатым
фильтром и электрический указатель уровня топлива.
Фильтр грубой очистки топлива (фиг. 17) имеет сменный фильтрующий
элемент, навитый из хлопчатобумажного шнура.
Фильтр тонкой очистки топлива (фиг. 18) имеет сменный элемент,
сформованный из минеральной шерсти.
Минимальное давление топлива в топливной магистрали за фильтром тонкой
очистки 1,2 кг/см2 при 2000 об/мин.
Фильтр форсунки. Кроме указанных двух фильтров, очистка топлива
производится также фильтрами форсунок, которые находятся в корпусах
форсунок каждого цилиндра.
Эти фильтры состоят из пористых металлических элементов, подлежащих
замене только при текущем ремонте форсунок.
Топливный насос (фиг. 19). Ротор топливного насоса с двумя лопастями
расположен эксцентрично в корпусе насоса, вследствие чего при вращении
происходит перекачивание топлива из всасывающей в нагнетательную
магистраль.
В корпусе насоса имеется редукционный клапан (фиг. 20), открывающийся
при повышении давления в нагнетательной линии выше 3,8 кг/см2.

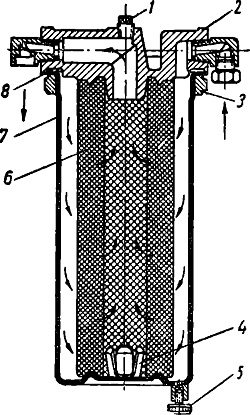

Фиг. 17. Фильтр грубой очистки топлива:
1 - пробка крышки; 2 — крышка корпуса; 3—флянец корпуса; 4 —
направляющая фильтрующего элемента: 5 — сливная игла; б—фильтрующий
элемент; 7— корпус; 8— прокладка.

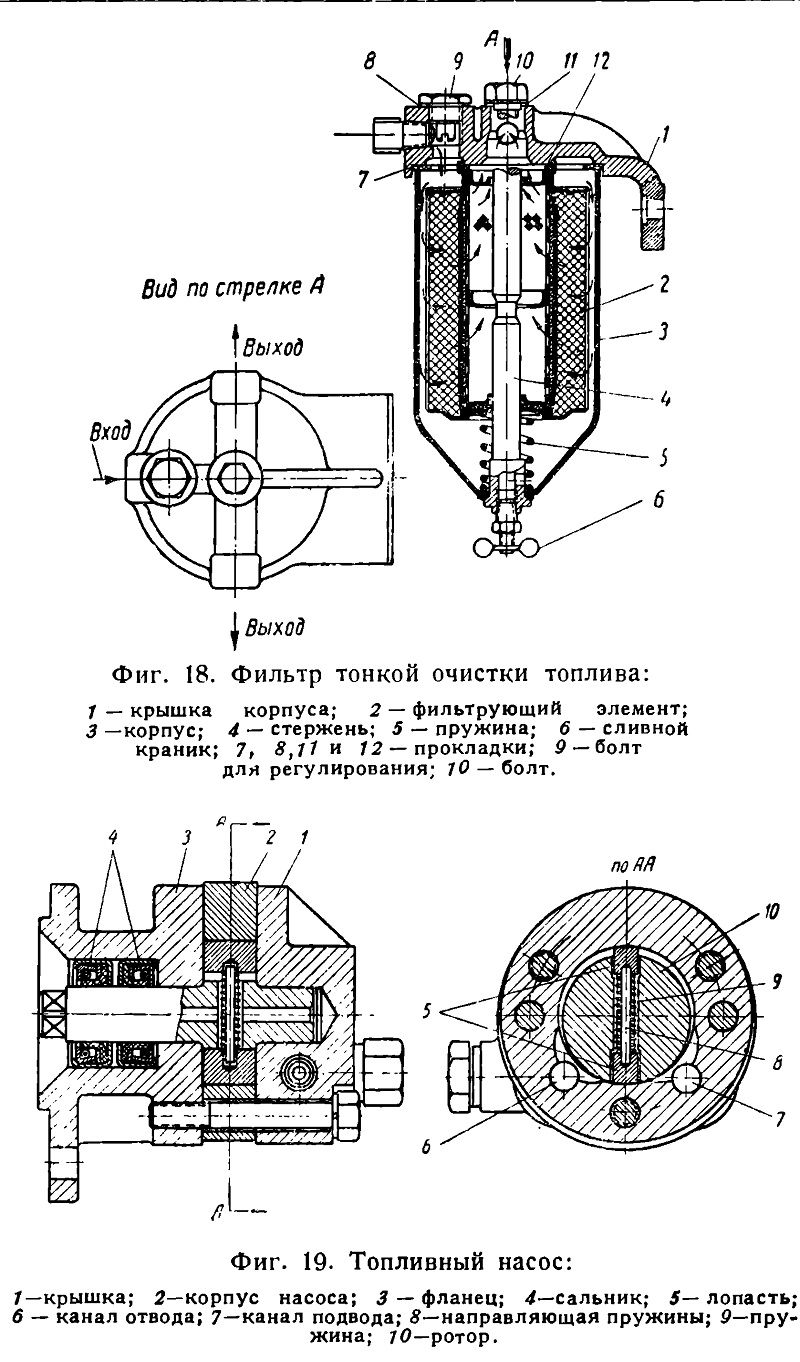

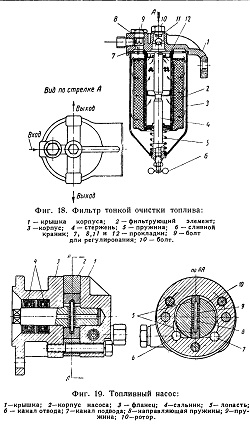

Фиг. 18. Фильтр тонкой очистки топлива:
Фиг. 19. Топливный насос

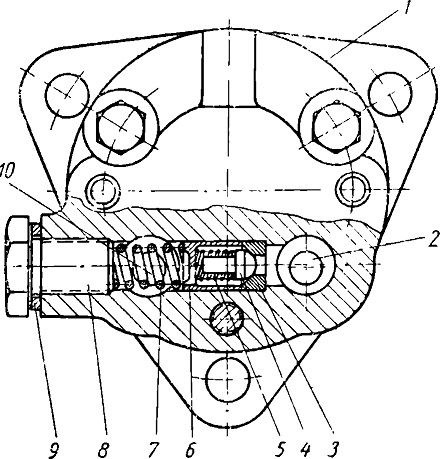

Фиг. 20. Редукционный клапан топливного насоса:
1—корпус насоса; 2 — канал отвода; 3— седло клапана; 4—клапан;
5—пружина; 6—стакан клапана; 7—регулировочная пружина, 8 — болт; 9—
прокладка; 10—канал подвода.
