Двигатель ЗИС-122-А автобуса ЗИС-154
Двигатель ЗИС-122-А является измененным двигателем автомобиля ЗИС-1101.
Основными отличиями двигателя ЗИС-122-А являются:
1) замена карбюратора МКЗ-ЛЗ на МКЗ-16-А и 2) снижение степени сжатия
заменой головки.
Нормальная температура в масляной системе при работе бензинового
двигателя поддерживается масляным радиатором.
Для масляного фильтра грубой очистки в эксплуатации должны соблюдаться
следующие сроки профилактического обслуживания:
1. Через каждые 3 часа работы или два раза в сутки следует поворачивать
ручку фильтрующего элемента на 1—2 оборота.
2. Через каждые 60 км пробега спускать отстой через спускное отверстие
внизу фильтра.
3. Через 2000 км пробега снимать и промывать
фильтрующий элемент.
Масляный радиатор расположен впереди водяного радиатора.
Циркуляция масла осуществляется второй секцией масляного насоса.
Для уменьшения интенсивности охлаждения масла в
холодное время года нужно прикрывать краник, находящийся на масляном
насосе.
На фиг. 14—16 даны общие виды двигателя.

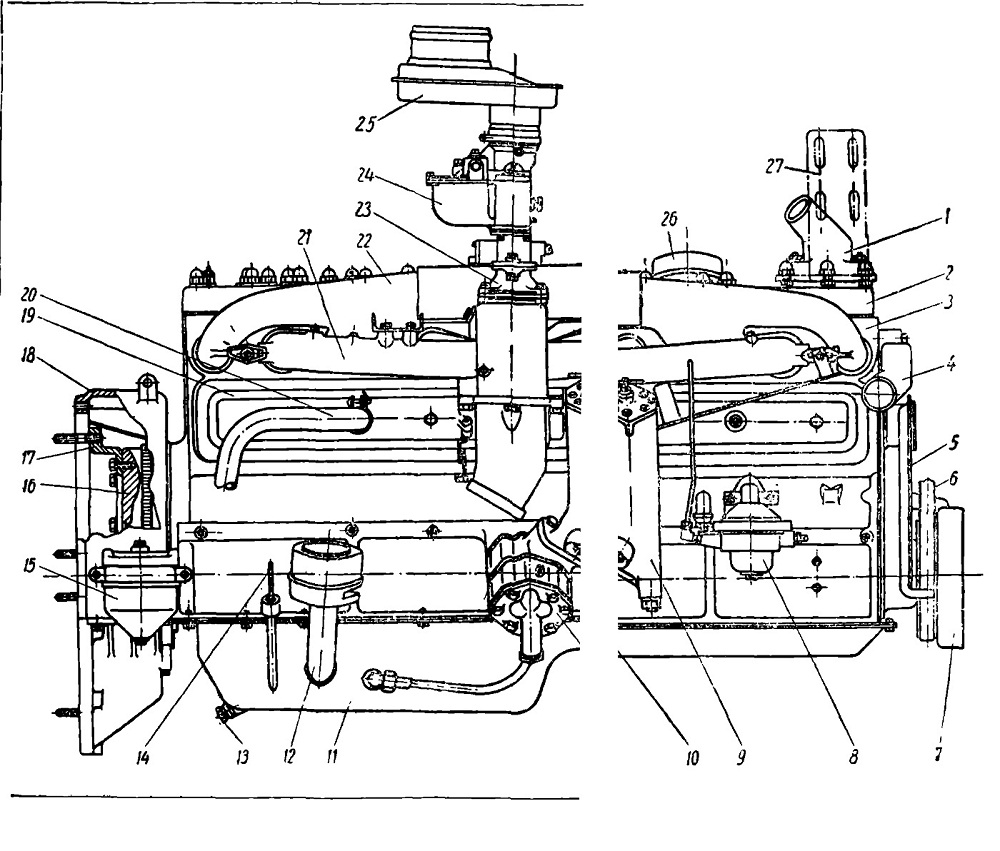

Фиг. 14. Двигатель ЗИС-122-А (вид со стороны
трубопроводов):
1 — патрубок отвода воды из блока; 2 — головка блока цилиндров; 3 — блок
цилиндров; 4 — патрубок подвода воды к блоку; 5 — кронштейн передней
подвески двигателя; б—ремень привода компрессора; 7 — демпфер;
8—бензиновый насос; 9 — масляный фильтр грубой очистки; 10 — масляный
насос; 11 — масляный картер; 12 —маслоналивная труба; 13 — спускная
пробка; 14—1 указатель уровня масла; 15 — бензиновый фильтр; 16—
маховик; 17-кольцо маховика; 18— картер маховика; 19 — крышка клапанной
коробки; 20-вентиляционная труба; 21 — впускной трубопровод; 22—
выпускной трубопровод; 23 — переходник карбюратора; 24 — карбюратор;
25—переходник воздушного фильтра; 26 — сапун; 27 — кронштейн крепления
компрессора.

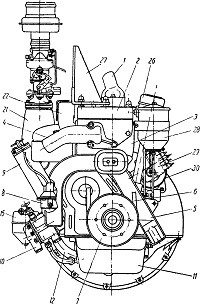

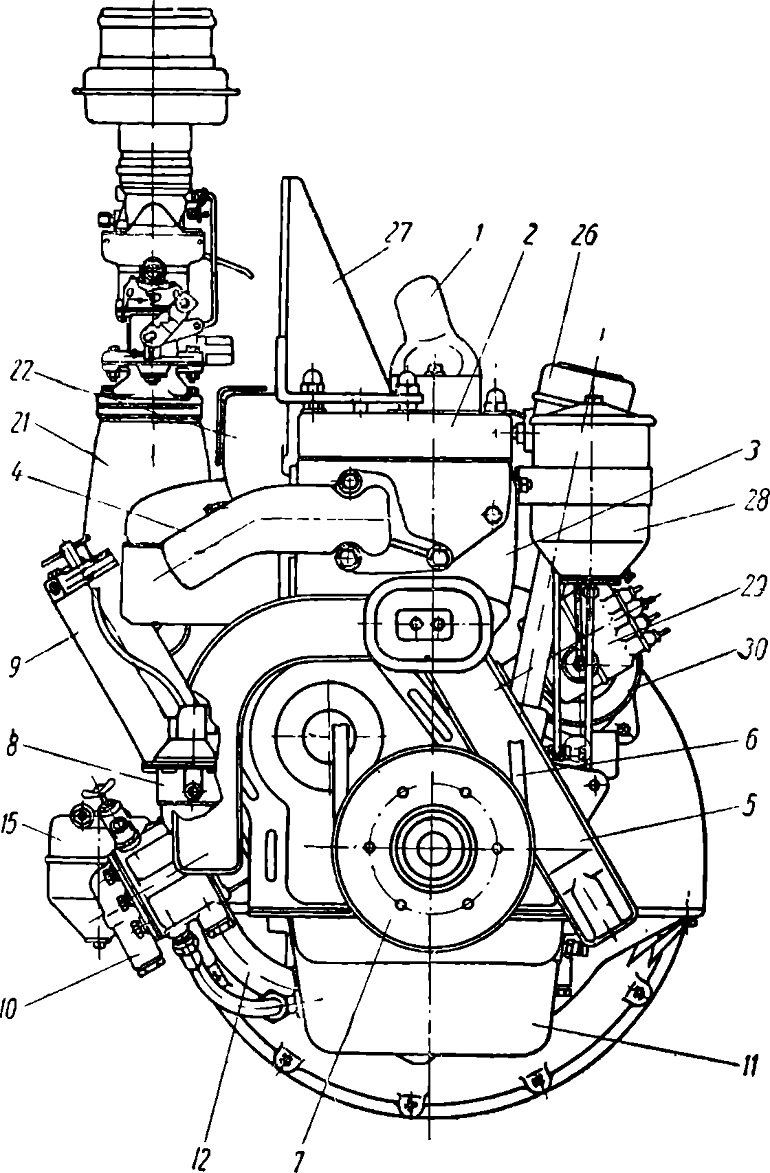

Фиг. 15. Двигатель ЗИС-122-А (вид спереди).
(Обозначения см. подпись к фиг. 14): 28 — масляный фильтр тонкой
очистки; 29— распределитель; 30— стартер.

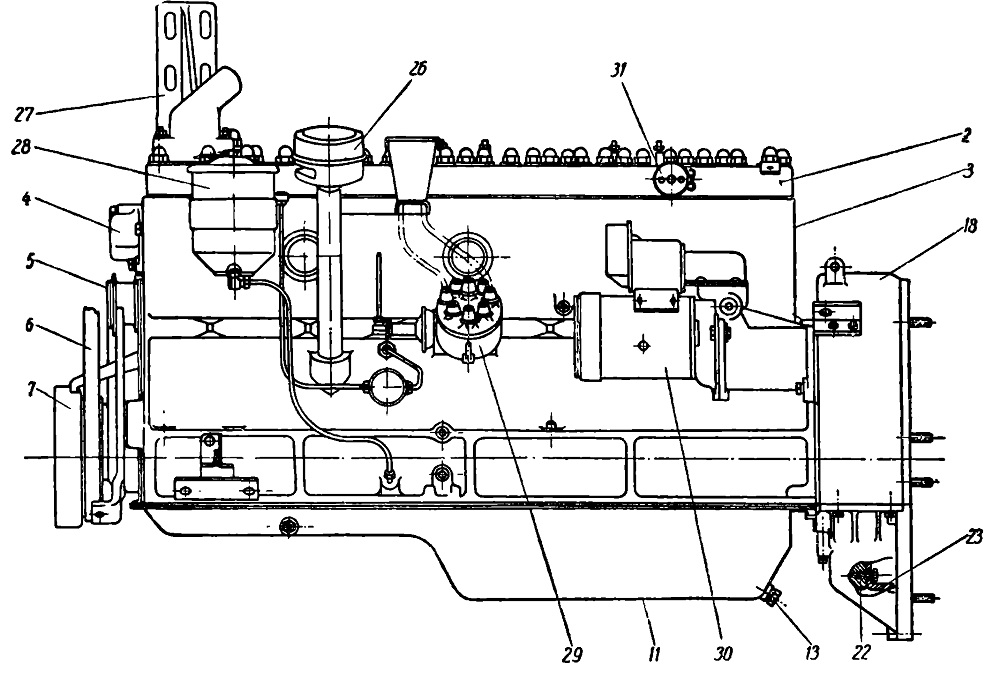

Фиг. 16. Двигатель ЗИС-122-А (вид со стороны
распределителя зажигания). (Обозначения см. подпись к фиг. 14 и 15): 31
— датчик аварийного перегрева.
