Кабина автомобиля ЗИЛ-131Н

Кабина автомобиля — цельнометаллическая, трехместная, с панорамным неоткрывающимся ветровым стеклом, состоящим из двух половин.

Двери кабины имеют опускающиеся стекла и поворотные форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Стеклоподъемники имеют тормозной механизм, смонтированный в барабане на приводном валике и предохраняющий стекло от произвольного опускания. В эксплуатации стеклоподъемники не требуется регулировать. Устанавливать и снимать замки и стеклоподъемники следует через люк внутренней панели двери.

Замки дверей открываются снаружи и изнутри кабины. Замки левой и правой дверей во время движения должны быть установлены изнутри кабины на предохранитель. Правая дверь может быть заперта снаружи ключом для включения зажигания.

Наружная ручка замка неподвижно закреплена на наружной панели двери; для открывания двери надо нажать кнопку ручки. Для открывания двери изнутри на внутренней панели двери установлен привод с поворотной ручкой. При повороте ручки на себя дверь открывается, при повороте ручки от себя — запирается из нутри на предохранитель, причем ручка автоматически возвращается в нейтральное положение. Поставленный на предохранитель замок при захлопывании двери автоматически освобождается от предохранителя.

Кабина оборудована пневматическим стеклоочистителем ветрового стекла, имеющим привод на две щетки, омывателем ветрового стекла и противосолнечными козырьками.

На специальных кронштейнах снаружи кабины с левой и правой стороны смонтированы зеркала.

В кабине установлены одноместное сиденье для водителя и двухместное для пассажиров. Подушка пассажирского сиденья установлена в подставе, а спинка навешена на заднюю стенку кабины. Пассажирское сиденье регулировки не имеет.

Сиденье водителя регулируют в горизонтальном и вертикальном направлениях, а также по наклону подушки 2
(рис. 87) и спинки 1. Для регулирования вертикального положения сиденья в нижних кронштейнах 4 имеются три круглых 5 и три овальных 7 отверстия. Перестановкой сиденья на соответствующие отверстия нижнего кронштейна изменяют положение сиденья водителя по высоте и по углу наклона.

Горизонтальное перемещение сиденья обеспечивают подвижные направляющие 11, на которых крепится каркас сиденья. Для передвижения сиденья необходимо поднять вверх рычаг 17 стопора продольного перемещения; при этом стопорная часть рычага выйдет из паза 15, и сиденье можно переместить в требуемое положение.

Угол наклона спинки сиденья изменяется путем установки кронштейна 8 крепления спинки в соответствующие отверстия.

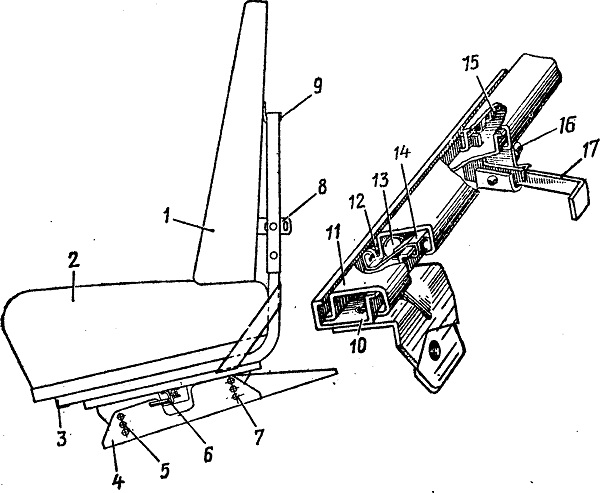

Рис. 87. Сиденье водителя:
1— спинка; 2 — подушка; 3 — трубчатый каркас; 4 — кронштейн крепления сиденья к полу кабины; 5 — круглые отверстия; 6 — механизм горизонтального перемещения сиденья; 7 — овальные отверстия; 8 — нижний кронштейн крепления спинки; 9 —. верхний кронштейн крепления спинки; 10 — неподвижная направляющая (нижняя); 11 — подвижная направляющая (верхняя); 12 — малый шарик; 13 — большой шарик; 14 — сепаратор шариков; І5 — вертикальные пазы в подвижной направляющей; 16 — ось стопора;
17 рычаг стопора продольного перемещения сиденья

Стеклоочиститель автомобиля ЗИЛ-131Н

 (рис. 88) ветрового стекла кабины включен в пневматическую систему привода тормозных механизмов.

Включается стеклоочиститель поворотом против часовой стрелки ручки крана, расположенной на панели приборов. Вращая ручку, можно регулировать скорость движения щеток стеклоочистителя. При вращении ручки против часовой стрелки интенсивность работы щеток

стеклоочистителя увеличивается; при вращении по часовой стрелке —уменьшается. При повороте ручки крана вправо до упора стеклоочиститель выключается; при этом щетки автоматически укладываются по нижней кромке стекла. Если механизм укладки щеток не сработал, надо снова включить и выключить стеклоочиститель.

Стеклоподъемники дверей, замки и приводы замков дверей на заводе смазываются смазкой ММЗ-10.

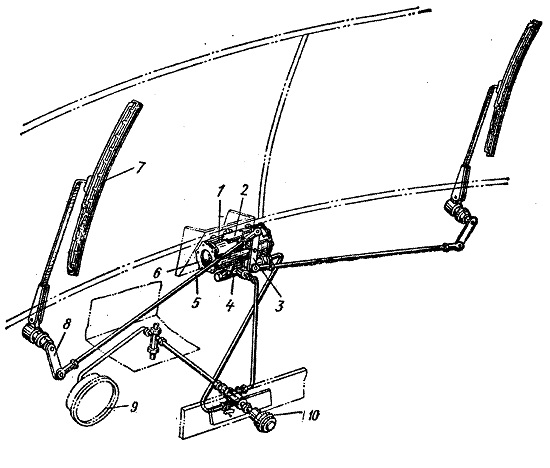

Рис. 88. Стеклоочиститель:
1 — пневматический двигатель стеклоочистителя; 2 — верхняя крышка; 3 — двуплечий рычаг; 4 — корпус золотникового распределителя; 5 — тяга привода стеклоочистителя; 6 — боковая крышка; 7 — щетка; 8 — рычаг привода стеклоочистителя; 9 — манометр тормозной системы; 10 — головка крана управления стеклоочистителем
