Насос гидроусилителя рулевого управления автомобиля ЗИЛ-131Н - часть 2

Гайку-барашек следует затягивать только от руки. При

затягивании ее ключом прогибается коллектор, что вызывает повышенный шум при работе насоса, выбрасывание масла через сапун в крышке бачка и ускоренное изнашивание насоса. При течи масла из-под крышки бачка проверить правильность установки прокладки крышки и в случае повреждения сменить ее;

присоединить продольную рулевую тягу.

Натяжение ремня привода насоса нужно проверять при каждом техническом обслуживании и при необходимости регулировать перемещением насоса гидроусилителя рулевого управления. При нормальном натяжении прогиб ремня в средней части между шкивами под действием усилия 40 Н (4 кгс) должен быть в пределах 8 ... 14 мм (см. рис. 32). После натяжения ремней и при ТО-1 необходимо проверить моменты затяжки болтов крепления насоса к кронштейну и гаек крепления кронштейна к головке блока двигателя, которые должны быть 56 ... 62 Н-м (5,6 ... 6,2 кгс*м). Ослабление затяжки этих деталей может привести к поломке кронштейна насоса.

При установке шлангов недопустимо скручивать их и резко перегибать. Ежедневно следует проверять герметичность соединений и нет ли вздутий на наружном слое шлангов.

В случае выхода из строя гидроусилителя, повреждения насоса или его привода, разрушения шланга или при буксировке автомобиля из-за остановки двигателя пользоваться рулевым механизмом можно только кратковременно, до устранения неисправности. Длительная работа на автомобиле с неработающим гидроусилителем приводит к быстрому износу механизма рулевого управления или его поломке.

В случае разрыва шланга высокого давления системы гидроусилителя руля следует:
соединить нагнетательное отверстие насоса с отсоединенным от механизма концом сливного маслопровода, закрыв любым способом, обеспечивающим защиту от попадания грязи, нагнетательное и сливное отверстия на механизме гидроусилителя руля;

долить в бачок насоса масло до требуемого уровня. При доливке в масло «Р» масел-заменителей смесь в системе приобретает сезонный характер со сменой ее согласно карте смазывания.

Двигаться до базы следует с малой скоростью при работе двигателя с возможно низкой частотой вращения

коленчатого вала, следя за температурой масла в бачке. В случае нагрева масла выше 100 °С надо сделать остановку и дать маслу ,остыть.

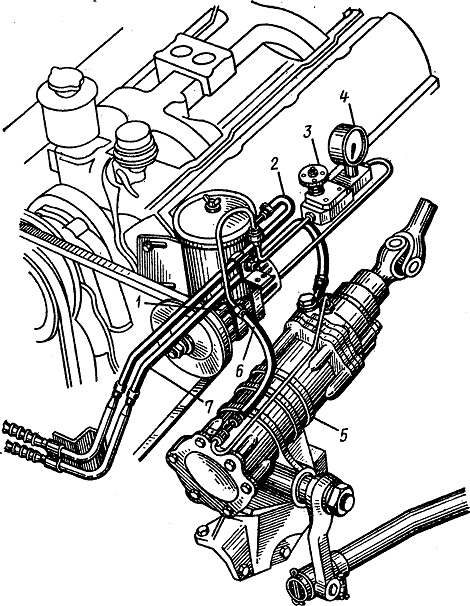

Рис. 71. Приспособление для проверки давления в системе гидроусиления:
І — насос гидроусилителя; 2 — шланг низкого давления насоса; 3 — вентиль приспособления; 4 — манометр; 5 — рулевой механизм; 6 — шланг высокого давления; 7 — шланг низкого давления

Проверку давления, развиваемого насосом, и исправность гидроусилителя следует вести, установив между насосом и шлангом высокого давления специальное приспособление (рис. 71), имеющее манометр со шкалой не менее 8 МПа (80 кгс/см2) и вентиль, закрывающий подачу масла к гидроусилителю.

Для проверки необходимо: открыть вентиль в приспособлении; пустить двигатель и при частоте вращения коленчатого вала 1000 мин-1 медленно завернуть вентиль. При исправном насосе давление должно быть не менее 6,0 МПа (60 кгс/см2);

открыть вентиль;

повернуть колеса вправо до упора и зафиксировать давление по манометру; повернуть колеса влево до упора и также зафиксировать давление.

При исправном механизме в каждой из этих проверок давление не должно падать более чем на 0,5 МПа (5 кгс/см2) от давления, замеренного по второму пункту проверки.

Проверку необходимо проводить при температуре масла в бачке насоса 65 ... 75 °С. В случае необходимости масло может быть нагрето путем поворота колес от упора до упора с удержанием их у упоров каждый раз не более 5 с. Во время проверки насоса, во избежание его повреждения из-за перегрева, нельзя держать более 3 с вентиль в закрытом положении или колеса повернутыми до упора.

Для разборки насоса его надо снять с автомобиля, предварительно слив масло и очистив его наружную поверхность.

Разборку и проверку нужно проводить в следующем порядке:

снять крышку бачка и фильтры; снять бачок, отвернув четыре болта; установить насос так, чтобы его вал был расположен вертикально, а шкив находился внизу, и снять крышку насоса, отвернув четыре болта. При снятии крышки удержать клапан от выпадения;

отметить положение распределительного диска относительно статора и снять его со штифтов;

отметить положение статора относительно корпуса насоса и снять статор (стрелка на статоре указывает направление вращения вала насоса); снять ротор вместе с лопастями.

Статор, ротор и лопасти насоса подобраны на заводе индивидуально, поэтому нельзя нарушать их комплектность при разборке, а также менять местами лопасти. Статор, ротор и лопасти надо заменять только комплектно;

в случае крайней необходимости снять шкив, стопорное кольцо и вал насоса вместе с шарикоподшипником;

проверить легкость перемещения перепускного клапана в крышке насоса и отсутствие забоин или износа. Клапан и крышка насоса подобраны на заводе индивидуально, поэтому их комплектность при разборке нарушать нельзя. В случае необходимости — зачистить забоины или заменить эти детали комплектно;

проверить затяжку седла предохранительного клапана и, если необходимо, подтянуть его моментом 16 ... 20 Н-м (1,6 ... 2 кгс-м);

проверить, нет ли грязи во всех каналах деталей насоса и очистить их;

проверить, нет ли задиров или износа на торцовых поверхностях ротора, корпуса и распределительного диска. В случае незначительных задиров или износа притереть эти поверхности на плите, после чего детали тщательно промыть и продуть сухим воздухом;

проверить, свободно ли перемещаются лопасти в пазах ротора и не изношены ли они чрезмерно.

Сборку насоса необходимо проводить в следующем порядке:

установить статор, ротор с лопастями и распределительный диск в соответствии с метками, нанесенными при разборке, и стрелкой, указывающей направление вращения. При этом фаска шлицевого отверстия должна быть обращена к корпусу насоса;

установить крышку с перепускным клапаном. Шестигранник седла клапана должен быть обращен внутрь отверстия;

затянуть болты крышки насоса, момент затяжки 44 ... 56 Н-м (4,4 ... 5,6 кгс-м);

затянуть болты, крепящие бачок и коллектор, момент затяжки 6 ... 8 Н-м (0,6 ... 0,8 кгс-м);

затянуть гайку шкива насоса, момент затяжки 50 ... 65 Н-м (5,0 ... 6,5 кгс’м);

проверить после сборки вращение вала насоса, он должен вращаться свободно, без заеданий.

Рулевой привод состоит из продольной и поперечной рулевых тяг.

Продольная рулевая тяга — трубчатая, с регулируемыми шаровыми шарнирами. При сборке шарнира регулировочную пробку затягивают до упора, а затем отпускают до первого возможного положения для шплинтовки (но не менее V4 оборота) и шплинтуют.

Следует помнить, что полное устранение зазоров шарниров не допускается, так как это может привести к поломке шарового пальца или тяги. Момент качания и вращения шарового пальца должен быть не менее 0,3 Н*м (3 кгс-см).

Поперечная рулевая тяга — трубчатая, имеет на концах правую и левую резьбу для навинчивания головок с шаровыми шарнирами, с помощью которых можно изменять длину тяги и тем самым регулировать схождение передних колес. Шарниры не нужно регулировать. При сборке надо следить за тем, чтобы шаровые пальцы поворачивались от руки без заедания.

Следует систематически проверять и подтягивать все крепления, проверять состояние шарнирных соединений продольной и поперечной рулевых тяг, а при необходимости регулировать зазор в шарнире продольной рулевой тяги.
