Насос гидроусилителя рулевого управления автомобиля ЗИЛ-131Н - часть 1


(рис. 69) пластинчатого типа двойного действия, то есть за один оборот вала совершаются два полных цикла всасывания и два нагнетания. Он состоит из корпуса, валика с подшипниками, крышки с предохранительным и перепускным клапанами, ротора, статора, распределительного диска и бачка с фильтрами. Ротор установлен на шлицах вала насоса внутри статора и имеет пазы, в которых перемещаются пластины. Положение статора относительно корпуса насоса должно быть таким, чтобы направление стрелки на статоре совпадало с направлением вращения вала насоса.

При вращении ротора пластины прижимаются к криволинейной поверхности статора под действием центробежных сил и давления масла, поступающего под пластины. При этом за счет эллипсовидного профиля статора между пластинами образуются полости переменного объема, в которых при увеличении объема происходит процесс всасывания, а при уменьшении объема масло вытесняется в полость нагнетания через каналы в распределительном диске.

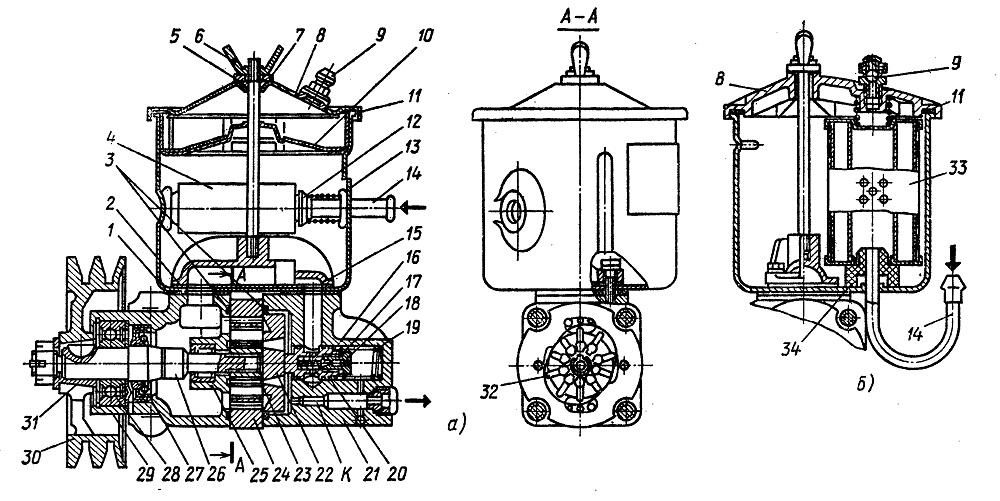

Рис. 69. Насос гидроусилителя рулевого управления:
а — с сетчатым фильтрующим элементом; б — с бумажным фильтрующим элементом; 1, 2, 11 — прокладки; 3 и 5 — уплотнительные кольца; 4 — сетчатый фильтр; 6 — гайка-барашек; 7 — шайба; 8 — крышка; 9 — сапун; 10 — заливной сетчатый фильтр; 12 — предохранительный клапан фильтра; 13 — бачок; 14 — патрубок; 15 — коллектор; 16 — предохранительный клапан; 17 — регулировочные прокладки; 18 — седло клапана; 19 — пружина; 20 — перепускной клапан; 21 — крышка насоса; 22 — распределительный диск; 23 — ротор; 24 — статор; 25 — роликовый подшипник; 26 — вал; 27 — манжета; 28 — шариковый подшипник;
23 29 корпус; 30 шкив; 31 конусная втулка; 32 — лопасти; 33 — бумажный фильтрующий элемент; 34 — уплотнитель; К —  калиброванное отверстие

На насосе установлен бачок для масла, закрывающийся крышкой, которая закрепляется гайкой-барашком. Под гайку-барашек устанавливают шайбу и резиновое кольцо, которое вместе с резиновой прокладкой крышки уплотняет внутреннюю полость бачка. В крышку бачка ввернут сапун для ограничения давления внутри бачка. Все масло, возвращающееся из гидроусилителя в насос, проходит через фильтр, расположенный в бачке. На случай засорения фильтра предусмотрен предохранительный клапан. Кроме этого, насос имеет еще два клапана, расположенные в крышке насоса. Предохранительный клапан, помещенный внутри перепускного клапана, ограничивает давление масла в системе, открываясь при давлении 6,5 ... 7,5 МПа (65 ... 75 кгс/см2).

Перепускной клапан ограничивает количество масла, подаваемого насосом к гидроусилителю при повышении частоты вращения вала насоса. Гнездо перепускного клапана соединено с одной стороны с полостью нагнетания насоса, расположенной между распределительным диском и крышкой насоса, а с другой — с линией нагнетания гидроусилителя, которая соединена с полостью нагнетания насоса калиброванным отверстием «К». С увеличением подачи масла в систему гидроусилителя (в результате увеличения частоты вращения вала насоса) разность давлений в полости нагнетания насоса и линии нагнетания системы гидроусилителя за счет сопротивления калиброванного отверстия повышается и, следовательно, возрастает разность давлений на торцах перепускного клапана. При определенной разности давлений усилие, стремящееся сдвинуть перепускной клапан вправо, повышается настолько, что пружина сжимается и клапан перемещается, сообщая полость нагнетания с бачком. Таким образом, дальнейшее увеличение подачи масла в систему почти прекращается.

Для предотвращения шума и повышенного износа деталей насоса при большой частоте вращения коленчатого вала двигателя масло, перепускаемое клапаном, прину-дительно направляется обратно в полость корпуса и в каналы всасывания. Для этой цели служит коллектор, у которого канал, сообщающийся с полостью перепускного клапана, имеет малое проходное сечение. Это приводит к резкому увеличению скорости потока перепускаемого масла во всасывающую полость корпуса и создает некоторое повышение давления на всасывании.

При эксплуатации необходимо регулярно в сроки, указанные в карте смазывания, проверять уровень масла в бачке насоса. Во время проверки уровня масла передние колеса автомобиля должны быть установлены прямо. Перед снятием с бачка крышку насоса надо тщательно очистить от грязи и промыть бензином.

Для системы гидроусилителя рулевого управления нужно употреблять только чистое, отфильтрованное масло, указанное в карте смазывания. Доливать масло надо через воронку с двойной сеткой при работе двигателя на режиме холостого хода до появления его над сеткой заливного фильтра.

На ряде автомобилей в бачке насоса может быть установлен бумажный фильтр, который необходимо заменять через каждые 100 тыс. км пробега. В этом случае масло доливается до риски уровня на бачке насоса.

При смене масла (через 200 тыс. км пробега) следует: отсоединить продольную рулевую тягу; повернуть рулевое колесо влево до упора; снять крышку бачка насоса, отвернув гайку-барашек; открыть сливное отверстие, вывернув пробку с магнитом из картера рулевого механизма. Слив считается законченным, если прекратилась течь масла из сливного отверстия;

удалить из бачка насоса остаток масла и бумажный фильтр, в случае его установки;

снять и промыть в бензине сетчатые фильтры 4,10 (рис. 69) и поставить их на место. В случае значительного засорения сетчатых фильтров смолистыми отложениями дополнительно промыть их растворителем;

залить в бачок через воронку с двойной сеткой 1 л свежего масла и слить его через сливное отверстие, поворачивая рулевое колесо от упора до упора;

промыть в бензине снятые детали и продуть их сухим сжатым воздухом;

ввернуть пробку с магнитом в сливное отверстие картера. рулевого механизма;

установить в бачок насоса новый бумажный фильтр и зафиксировать его прижимной планкой (рис. 70);

при повернутом до упора влево рулевом колесе залить свежее масло в бачок насоса;

пустить двигатель и при его работе на режиме холостого хода долить масло до нужного уровня;

для удаления воздуха из системы вращать рулевое колесо от упора до упора, удерживая его кратковременно в крайних положениях не более 3 с с усилием примерно 100 Н (10 кгс) и по мере необходимости доливать масло

до требуемого уровня. Заливка масла и удаление воздуха кз системы считаются законченными, когда прекращается выход воздуха в виде пузырьков из масла в бачке насоса;

снять с бумажного фильтра планку прижима и поставить пружину фильтра;

установить крышку бачка с уплотнительной прокладкой, резиновое кольцо, шайбу и затянуть крышку гайкой-барашком, обеспечив соосность пружины и бумажного фильтра за счет совмещения выступа на бачке с пазом в крышке.

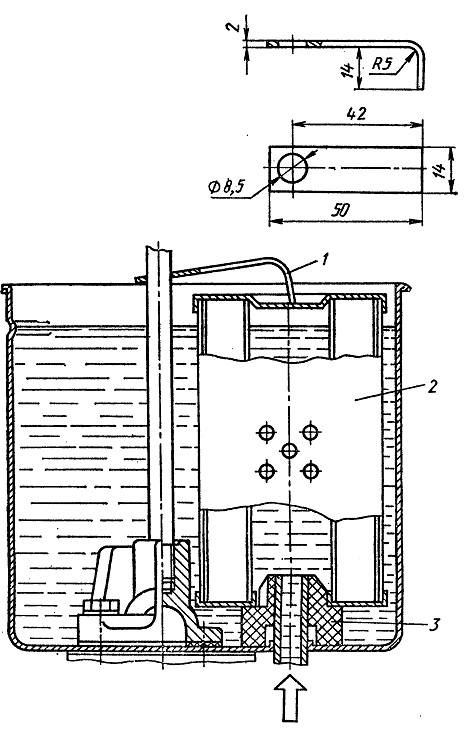

Рис. 70. Приспособление для прокачки гидроусилителя рулевого управления:
1 — прижимная планка; 2 — бумажный фильтрующий элемент; 3 — уплотнитель фильтра
