Глава VII. ПОДВЕСКА

ВЫБОР КОНСТРУКЦИИ ОСНОВНЫХ УЗЛОВ ПОДВЕСКИ АВТОМОБИЛЯ ЗИЛ-130

Анализ развития подвесок грузовых автомобилей как в СССР, так и за рубежом показал, что на грузовых автомобилях средней грузоподъемности применяются зависимые подвески с листовыми рессорами. Широкое распространение таких подвесок объясняется простотой их изготовления и обслуживания, а также тем, что они обеспечивают вполне удовлетворительные плавность хода и устойчивость автомобиля при современных скоростях движения.

В подвеске, где полуэллиптическая листовая рессора выполняет функции направляющего устройства, большое значение имеет правильный выбор конструкции крепления рессор к раме автомобиля. Это связано с тем, что коренные листы рессор подвергаются воздействию комплекса сил и моментов, значительно возрастающих при эксплуатации автомобилей в тяжелых дорожных условиях. Если недооценить влияния этих нагрузок, эксплуатационная надежность подвески резко снизится. Поэтому при выборе типа крепления рессор к раме был рассмотрен и проанализирован ряд наиболее распространенных на грузовых автомобилях конструкций с учетом их надежности, удобства и простоты обслуживания (количество точек смазки), а также экономической целесообразности.

Основные типы крепления концов рессоры к раме или кузову автомобиля следующие:

фиксированного конца рессоры (т. е. конца рессоры, воспринимающего все силы, действующие на подвеску) — с витым или отъемным ушком или на резиновой опоре;

свободного конца рессоры (т. е. конца рессоры, воспринимающего все силы, кроме продольных, возникающих при движении автомобиля) — на серьге, на резиновой или скользящей опоре.

Сочетание креплений концов рессоры может быть самым различным. На практике чаще всего применяется крепление фиксированного конца рессоры с витым ушком и свободного конца на серьге или скользящей опоре. Сочетание витого ушка с серьгой, опробованного на Московском автомобильном заводе им. И. А. Лихачева, показано на рис. 41.


Резиновые опоры обычно используют одновременно для крепления обоих концов рессоры. Вариант этого крепления, разработанный и проверенный на заводе, изображен на рис. 42.

На автомобиле ЗИЛ-130 было решено применить отъемное ушко для крепления переднего конца рессоры и скользящую опору для заднего (рис. 43). Соображения, которыми при этом руководствовались, приведены ниже.





Крепление фиксированного конца рессоры с витым ушком отличается простотой конструкции, малой стоимостью и наименьшей массой по сравнению с креплениями других типов. Однако применение такого типа крепления на автомобилях, эксплуатируемых в тяжелых дорожных условиях, встречает ряд затруднений, связанных с обеспечением необходимой прочности ушка.

Наиболее распространенный и простой способ повышения прочности ушка путем увеличения толщины коренного листа не всегда дает положительный результат. Если увеличивать толщину только одного коренного листа, оставляя толщину остальных листов неизменной, то это может привести к значительному снижению долговечности рессоры из-за преждевременной усталостной поломки утолщенного коренного листа. Если одновременно увеличить толщину коренного и остальных листов, то для сохранения заданных в расчете прогиба и среднего расчетного напряжения потребуется удлинить рессору, что не всегда возможно по компоновочным соображениям, и, кроме того, может привести к нерациональному увеличению массы рессоры в связи с уменьшением числа листов .

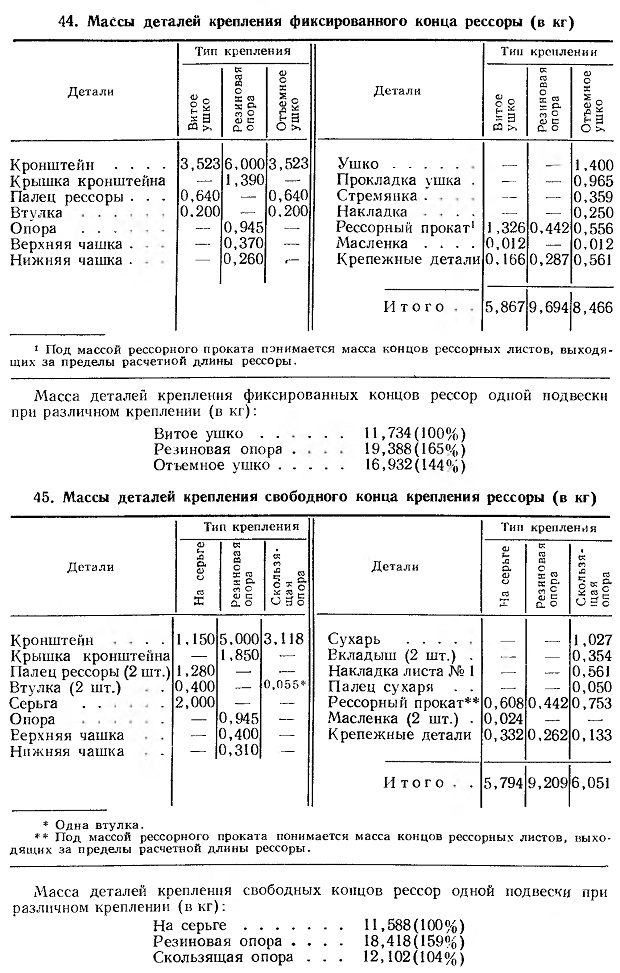

Крепление концов рессор на резиновых опорах используется ь подвесках автобусов и некоторых моделей грузовых автомобилей. Резиновые опоры являются хорошим изолятором от шума и гасителем вибраций, их не надо смазывать и, кроме того, они позволяют при необходимости повысить долговечность рессор, когда по соображениям компоновки нельзя существенно увеличить их длину. Тем не менее эта конструкция в мировой практике автомобилестроения получила весьма ограниченное применение нд грузовых автомобилях по следующим причинам: повышенная масса узла по сравнению с узлами с другими способами крепления (см. табл. 44 и 45); большая стоимость узла из-за необходимости применения резины высокого качества; снижение долговечности резиновых опор при работе с большими угловыми и продольными перемещениями.

Следует добавить, что при износе резиновых опор передних рессор передний мост получает возможность перемещаться в продольном направлении, в связи с чем нарушается кинематика рулевого управления. Это обстоятельство в сочетании с другими причинами способствует возникновению вынужден-ных колебаний, которые при определенной скорости автомобиля вступают в резонанс с собственными колебаниями всей системы управляемых колес.


Крепление фиксированного конца рессоры с отъемным ушком применяется в тех случаях, когда витые ушки не обеспечивают надежного соединения. При этом креплении толщина коренного листа, а следовательно, и длина рессоры определяются в зависимости толко от вертикальных нагрузок. Отъемные ушки, так же как и резиновые опоры, позволяют при необходимости повысить долговечность рессор, когда по компоновочным соображениям нельзя значительно увеличить их длину.

Отъемное ушко имеет отверстие правильной геометрической формы, поэтому втулку можно подвергнуть термообработке, что значительно повышает долговечность шарнира. Данная конструкция по сравнению с витым ушком отличается несколько повышенной трудоемкостью изготовления и большей массой.

Крепление свободного конца рессоры с помощью скользящей опоры было выбрано для подвески автомобиля ЗИЛ-130 прежде всего потому, что в этом случае наипростейшим образом исключаются точки смазки. По долговечности указанный узел после соответствующей доводки конструкции не уступает креплению с помощью серьги и превосходит крепление на резиновой опоре.
