3.8

Самосвал ЗИЛ-ММЗ-4502. Трубопроводы

Для подвода масла к узлам гидравлического опрокидывающего устройства применяются стальные трубы и гибкие шланги высокого и низкого давления.


Соединение гидравлических систем автомобиля-самосвала и прицепа-самосвала осуществляется запорным устройством.

Запорное устройство (рис. 19) состоит из двух корпусов 5 и 9, соединенных накидной гайкой 12. В каждом корпусе смонтирован шариковый клапан. При навертывании накидной гайки 12 шарики 6 и 8 сближаются, упираются один в другой и, сжимая пружины 4 и 10, отходят от своих гнезд, открывая свободный проход маслу в обоих направлениях,

Запорное устройство предотвращает утечку масла из шланга и трубопровода при их разъединении. Это позволяет соединять и разъединять гидравлические системы автомобиля-самосвала и прицепа-самосвала, не сливая масло из системы.

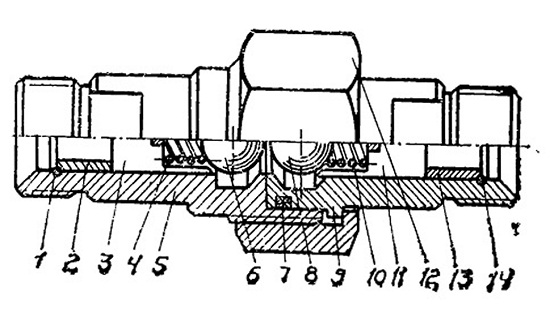

Рис. 19. Запорное устройство:

1 и 14—стопорные кольца; 2 и 13—втулки; 3 и 11—крестовины; 4 и10—пружины; 5 и 9—корпуса; 6 и 8—шарики; 7—уплотнительное кольцо; 12—гайка
