ИСПАРИТЕЛЬ ДЛЯ СЖИЖЕННОГО ГАЗА АВТОМОБИЛЕЙ ЗИЛ-138
Испаритель сжиженного газа (рис. 11) предназначен для преобразования
газового топлива из жидкой фазы в газообразную. Испаритель представляет
собой разборную конструкцию, алюминиевый корпус которой состоит из двух
частей. Через каналы в плоскости разъема циркулирует газ. Внутренние
полости испарителя заполнены водой из системы охлаждения двигателя.
Такая конструкция позволяет очищать газовые каналы от отложений. Для
слива воды (при сливе воды из системы охлаждения двигателя) в нижней
части испарителя имеется кран.

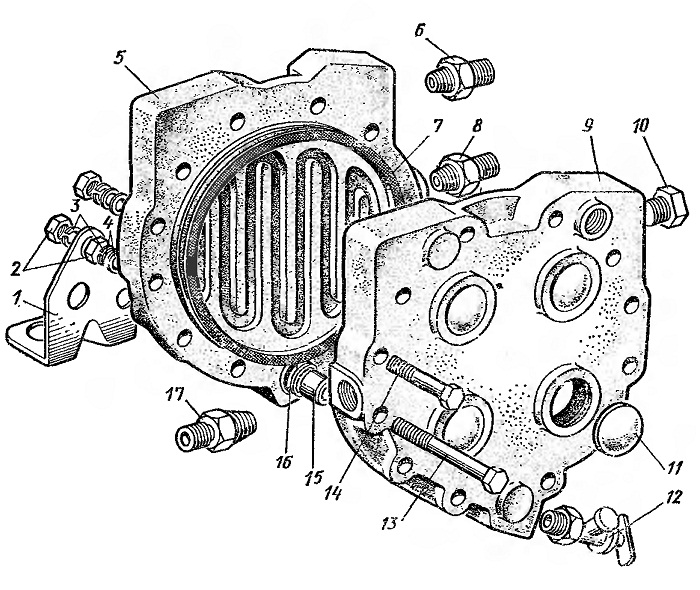

Рис. 11. Испаритель:
1 — кронштейн: 2 — гайки; 3 — пружинные шайбы; 4 — шайбы; 5 левая часть
корпуса, 6, 8 и 17 — штуцера; 7 — прокладка корпуса; 9 — правая часть
корпуса; 10 — пробка; 11 — заглушка; 12 — сливной кран; 13 — болт
крепления испарителя на кронштейне; 14 — соединительный болт; 15 —
втулка; 16 — уплотнительное кольцо
