Номер позиции на
рис. 110 |
Обозн ачение |
Тнп подшипника |
Место установки |
Число |
1 |
207 |
Шариковый
радиальный |
Коленчатый вал
компрес-
ЛЛЛ о |
2 |
2 |
60089 |
То же |
Ось дроссельных
заслонок карбюратора |
2 |
3 |
948103 |
Шариковый упорный
без колец |
Ротор центробежного
мас- лоочистителя |
1 |
4 |
180205К1С9 |
Шариковый
радиальный с двумя уплотнениями |
Ведущий вал коробки
передач (передний) |
I |
5 |
12200К |
Роликовый
цилиндрический |
Промежуточный вал
коробки передач (передний) |
1 |
6 |
264706 |
Роликовый
цилиндрический без колец |
Ведомый вал коробки
передач (передний) |
1 |
7 |
64706 |
То же |
Блок зубчатых колес
коробки передач |
2 |
8 |
150308К |
Шариковый
радиальной |
Промежуточный вал
коробки передач (задний) |
1 |
9 |
50310 |
То же |
Ведомый вал коробки
передач (задний) |
1 |
10 |
114 |
» |
Промежуточная опора
карданного вала |
1 |
11 |
7610 А1 |
Роликовый
конический |
Коническая шестерня
(передний) и цилиндриче- «кая шестерня (левый) главной передачи |
2 |
12 |
7613К1 |
Роликовый
конический |
Коническая шестерня
(задний) главной передачи |
1 |
13 |
7815КА |
То же |
Ступица заднего
колеса (наружный) |
2 |
Номерпо* зиции на
рис. 110 |
Обозначение |
Тнп подшипника |
Место установки |
Число |
14 |
7517К |
Роликовый
конический |
Ступица заднего
колеса (внутренний) |
2 |
15 |
7215К1 |
То же |
Дифференциал
главной передачи |
2 |
16 |
704902К(; |
Роликовый без
внутреннего кольца |
Шарнир карданного
вала |
12 |
17 |
636906С17 |
Шариковый
радиальноупорный без сепаратора |
Вал колонки
рулевого управления |
2 |
18 |
704902 Кб |
Роликовый без
внутреннего кольца |
Шарнир карданного
вала рулевого управления |
8 |
19 |
958305 |
Шариковый упорный |
Рулевой механизм |
2 |
20 |
|
Шарики диаметром
7,13—7,158 мм |
Виит рулевого
механизма |
31 |
21 |
150212 |
Шариковый
радиальный |
Ведущий вал коробки
передач (задний) |
1 |
22 |
688811С9 |
Шариковый упорный |
Муфта выключения
сцепления |
1 |
23 |
7608А |
Роликовый
конический |
Ступица переднего
колеса (наружный) |
2 |
24 |
7611Ю |
То же |
Ступица переднего
колеса (внутренний); цилиндрическая шестерня главной передачи
(правый) |
3 |
25 |
154901 |
Роликовый без
внутреннего кольца |
Насос
гидроусилителя рулевого привода |
1 |
26 |
1180304С9 |
Шариковый
радиальный с
двумя
уплотнениями |
Насос
гидроусилителя рулевого привода |
1 |
27 |
?0803К |
Шариковый
радиальный с опним уплотнением |
Водяной насос
(задний) |
1 |
28 |
160703 |
То же |
Водяной иасос
(передний) |
1 |
29 |
18060КС9 |
Шариковый
радиальный с двумя уплотнениями |
Генератор со
стороны привода |
1 |
30 |
180502КIC9 |
То же |
Генератор со
стороны коллектора |
1 |
— |
948103 |
Шариковый упорный |
Центробежный фильтр
очистки масла |
1 |

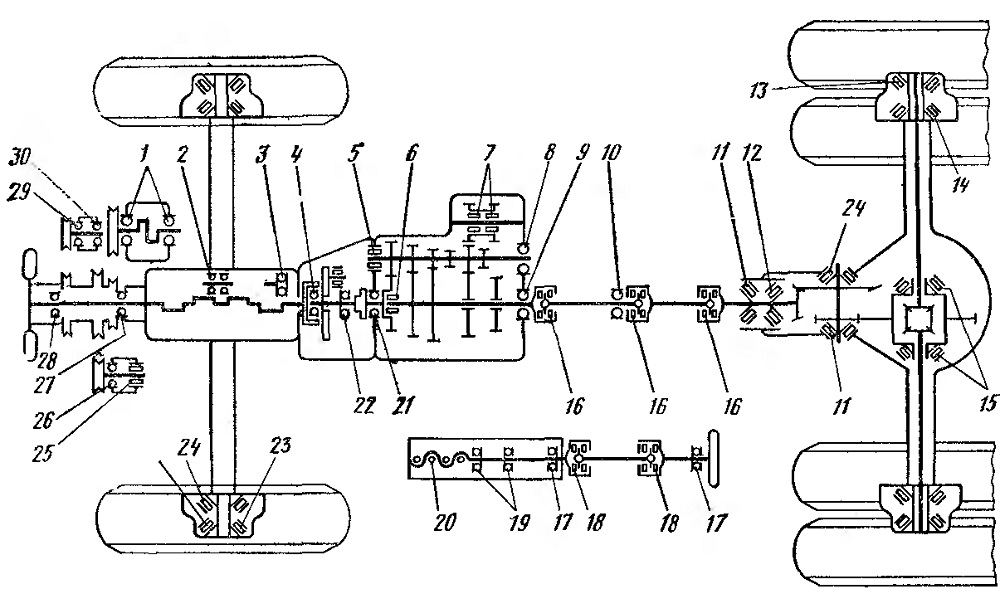

Рис. 110. Схема расположения подшипников качения
