Упругий элемент тормозной системы модернизированного ЗИЛ-130

ТОРМОЗНЫЕ СИСТЕМЫ МОДЕРНИЗИРОВАННОГО ЗИЛ-130

Упругий элемент тормозной системы модернизированного ЗИЛ-130

(рис. 98) регулятора тормозных сил предохраняет регулятор от повреждений при перемещении моста выше предела допустимого хода рычага регулятора.

При сильных толчках и вибрации, а также при перемещении моста за пределы допустимых ходов рычага регулятора стержень элемента, преодолевая усилие пружины, поворачивается в корпусе. При этом тяга, соединяющая упругий элемент с регулятором тормозных сил,

остается неподвижной, а шаровой палец, ввернутый в стержень, поворачивается в наконечнике тяги.

После прекращения действия силы, отклоняющей стержень, последний возвращается в исходное положение под действием пружины.

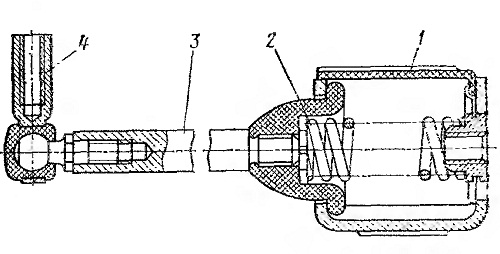

Рис. 98. Упругий элемент:
1 — корпус; 2 пружина; 3 — стержень; 4 — наконечник
