Главная передача и дифференциал гипоидного заднего моста автомобиля ЗИЛ-130

Главная передача и дифференциал гипоидного моста собраны В отдельном картере 14 (рис. 43), который при установке на картер моста центрируется посадочным пояском. Крышка 7 подшипника дифференциала упирается в посадочный поясок задней стенки картера 1
моста, тем самым увеличивая жесткость опор. После разборки крышки необходимо устанавливать на прежние места с помощью штифтов.

Шестерня 19 стакана 24 установлена в двух конических роликоподшипниках 6 ив одном цилиндрическом подшипнике 2S, расположенном в картере главной передачи. Между распорным кольцом 26 и торцом внутреннего кольца переднего конического роликоподшипника расположены две регулировочные шайбы 25, толщина которых подобрана так, что обеспечивается требуемый предварительный
натяг подшипника. При правильно отрегулированных подшипниках момент, необходимый для прокручивания вала, равен 2,5—4 Н-м (0,25—0,4 кгс-м). Между фланцем стакана 24 подшипников и картером 14 главной передачи поставлены регулировочные прокладки 27, от набора которых зависит осевое расположение шестерни.

Для ограничения осевого перемещения колеса 8 в картере главной передачи установлен опорный болт 16; зазор между торцами колеса и опорной накладки 18 должен быть равен 0,15—0,20 мм.

В главной передаче заднего моста к опорной накладке двумя заклепками прикреплен маслосъемник 15, который снимает масло с торца колеса и подает его в карман картера, затем масло по каналу поступает к подшипникам шестерни 19. Масло, попавшее в полость между наружным подшипником и сальником 20, возвращается по каналу в картер.

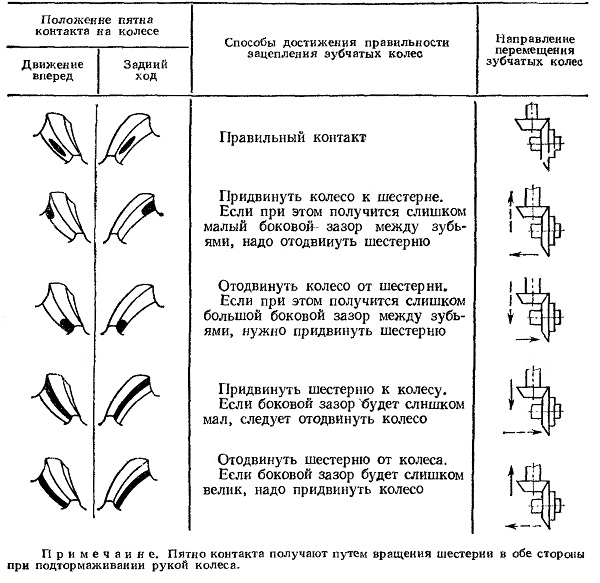

 Таблица  1

Дифференциал состоит из двух чашек 9 и 13, скрепленных болтами, зубчатых колес 10 и четырех сателлитов 12, в которые запрессованы бронзовые втулки. Сателлиты установлены на шипах крестовин 11, закрепленных между чашками, а дифференциал — на двух конических роликоподшипниках б с регулировочными гайками 5, которыми устанавливают также положение колеса 8. Регулировка подшипников дифференциала гипопдного и двухступенчатого мостов одинаковая.

Необходимо регулярно добавлять смазочный материал в картер моста и заменять его в сроки, указанные в карте смазывания. Масло наливают через заливное (смотровое) отверстие в верхней стенке картера главной передачи, закрываемое пробкой, до появления течи масла из открытого контрольного отверстия в задней крышке картера моста. Сливают отработанное масло после предварительного прогрева агрегата через сливное отверстие. Заливное отверстие при этом должно быть открыто.

При техническом обслуживании автомобиля после 25000 км пробега нужно проверить затяжку гаек крепления фланцев зубчатых колес. Момент затяжки гаек должен быть равен 250—300 Н • м (‘25 — 30 кгс • м).

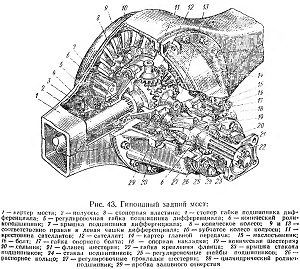

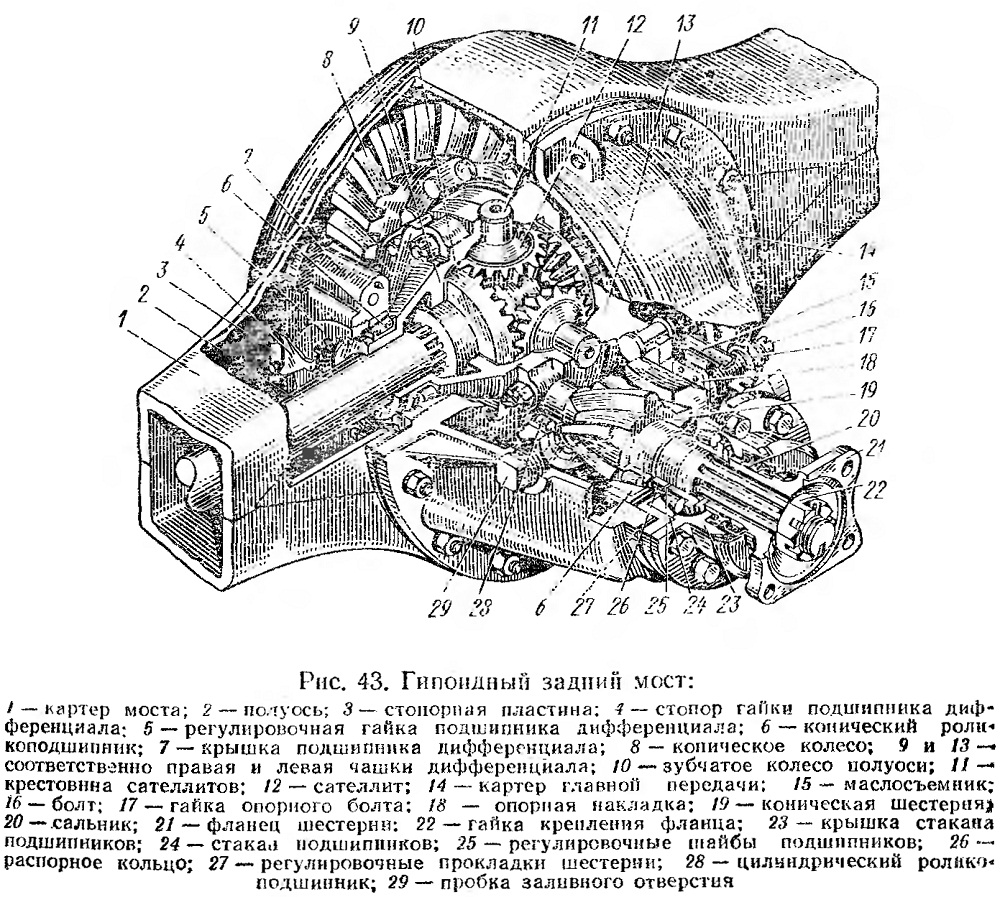

Рис. 43. Гипоидный задний мост:
