Volkswagen Corrado (1993 year). Manual - part 166





MAINTENANCE INFORMATION

         Fuse & Circuit Breaker Identification

  1 - 10 Amp (Red)
         Left Low Beam
  2 - 10 Amp (Red)
         Right Low Beam
  3 - 10 Amp (Red)
         Instrument Lights, License Plate Lights
  4 - 15 Amp (Blue)
         Rear Window Wiper, Sliding Roof
  5 - 15 Amp (Blue)
         Windshield & Rear Window Washer, Windshield Wiper
  6 - 20 Amp (Yellow)
         Air Conditioner, Fresh Air Fan
  7 - 10 Amp (Red)
         Right Tail & Side Lights
  8 - 10 Amp (Red)
         Left Tail & Side Lights
  9 - 20 Amp (Yellow)
         Rear Window Defroster, Mirror Heating
 10 - 15 Amp (Blue)
         Foglights
 11 - 10 Amp (Red)
         Left High Beam, High Beam Indicator
 12 - 10 Amp (Red)
         Right High Beam
 13 - 10 Amp (Red)
         Horn, Radiator Fan
 14 - 15 Amp (Blue)
         Back-Up Lights, Electric Mirrors, Heated Washer Jets
 15 - 10 Amp (Red)
         Electronic Ignition, Idle Stabilizer,
         Deceleration Fuel Shut Off
 16 - 15 Amp (Blue)
         Warning/Indicator Lights, Multi-Function Indicator, Glove Box
         Light, Cassette Storage Light, Rear Spoiler Control Unit
 17 - 10 Amp (Red)
         Emergency Flashers, Turn Signals
 18 - 20 Amp (Yellow)
         Fuel Pump, Heated Oxygen Sensor
 19 - 30 Amp (Green)
         Radiator Fan, Air Conditioner
 20 - 10 Amp (Red)
         Brake Lights, Cruise Control
 21 - 15 Amp (Blue)
         Dome & Luggage Compartment Lights, Cigarette Lighter, Clock
         Central Locking System, Multi-Function Indicator,
         Rear Spoiler Adjustment, Engine Diagnostic

MAINTENANCE INFORMATION

         Relay & Circuit Breaker Identification

  1 - A/C Control Module Relay
  2 - Rear Window Wiper/Washer Relay
  3 - ECM Power Supply Relay
  4 - Load Reduction Relay
  5 - Not Used
  6 - Emergency Flasher Relay
  7 - Not Used
  8 - Washer/Wiper Intermittent Relay
  9 - Seat Belt Warning Control Module
 10 - Fog Lamp/Parking Lamp Relay
 11 - Dual Horn Relay
 12 - Fuel Pump Relay
 13 - ABS Hydraulic Pump Relay
 14 - ABS Relay
 15 - Radiator After Run Relay
 16 - Fuel Pump After Run Control Unit
 17 - Heated Driver Seat Relay
 18 - Heated Passenger Seat Relay
 19 - ABS Hydraulic Pump Fuse (30 Amp)
 20 - ABS Hydraulic Valve Fuse (30 Amp)
 21 - Power Window Fuse (20 Amp)
 22 - ABS Valves Fuse (30 Amp)
 23 - Automatic Seat Belt System Fuse, S51
 24 - Not Used

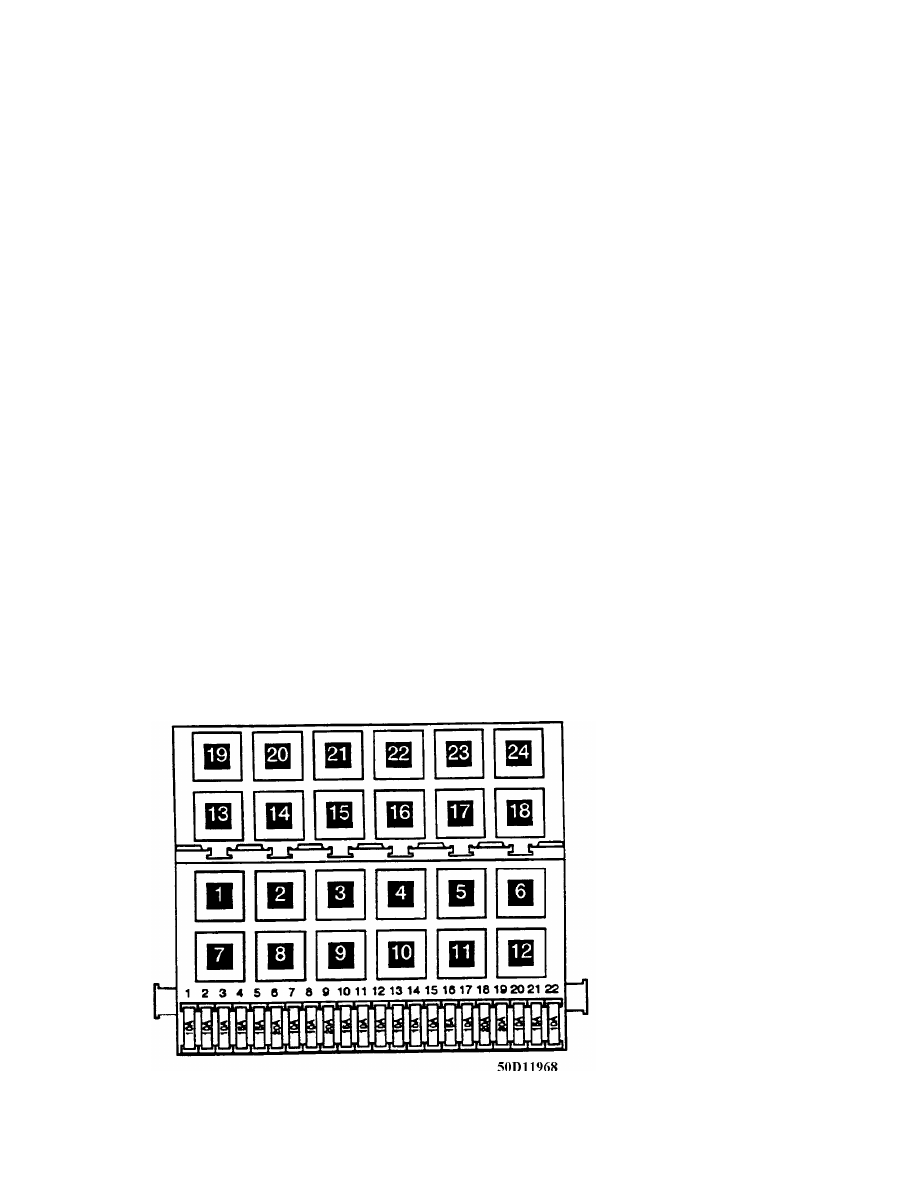

Fig. 12:  Fuse & Relay Panel ID (1993 - up to January 1993)
Courtesy of Volkswagen United States, Inc.

MAINTENANCE INFORMATION

         Fuse & Circuit Breaker Identification

  1 - 10 Amp (Red)
         Left Low Beam
  2 - 10 Amp (Red)
         Right Low Beam
  3 - 10 Amp (Red)
         Instrument Lights, License Plate Lights
  4 - 15 Amp (Blue)
         Rear Window Wiper, Sliding Roof
  5 - 15 Amp (Blue)
         Windshield & Rear Window Washer, Windshield Wiper
  6 - 20 Amp (Yellow)
         Air Conditioner, Fresh Air Fan
  7 - 10 Amp (Red)
         Right Tail & Side Lights
  8 - 10 Amp (Red)
         Left Tail & Side Lights
  9 - 20 Amp (Yellow)
         Rear Window Defroster, Mirror Heating
 10 - 15 Amp (Blue)
         Foglights
 11 - 10 Amp (Red)
         Left High Beam, High Beam Indicator
 12 - 10 Amp (Red)
         Right High Beam
 13 - 10 Amp (Red)
         Horn, Radiator Fan
 14 - 15 Amp (Blue)
         Back-Up Lights, Electric Mirrors, Heated Washer Jets
 15 - 10 Amp (Red)
         Crankcase Ventilation Heating Element
 16 - 15 Amp (Blue)
         Warning/Indicator Lights, Multi-Function Indicator, Glove Box
         Light, Cassette Storage Light, Rear Spoiler Control Unit
 17 - 10 Amp (Red)
         Emergency Flashers, Turn Signals
 18 - 20 Amp (Yellow)
         Fuel Pump, Heated Oxygen Sensor Control
 19 - 30 Amp (Green)
         Radiator Fan, Air Conditioner
 20 - 10 Amp (Red)
         Brake Lights, Cruise Control
 21 - 15 Amp (Blue)
         Dome & Luggage Compartment Lights, Cigarette Lighter, Clock
         Central Locking System, Multi-Function Indicator,
         Rear Spoiler Adjustment
 22 - 10 Amp (Red)

MAINTENANCE INFORMATION

         Relay & Circuit Breaker Identification

  1 - A/C Control Module Relay
  2 - Rear Window Wiper/Washer Relay
  3 - ECM Power Supply Relay
  4 - Load Reduction Relay
  5 - Not Used
  6 - Emergency Flasher Relay
  7 - Headlight Washer Relay
  8 - Washer/Wiper Intermittent Relay
  9 - Seat Belt Warning Control Module
 10 - Fog Lamp/Parking Lamp Relay
 11 - Dual Horn Relay
 12 - Fuel Pump Relay
 13 - ABS Hydraulic Pump Relay
 14 - ABS Relay
 15 - Not Used
 16 - Not Used
 17 - Not Used
 18 - Power Seat Fuse
 19 - ABS Hydraulic Pump Fuse
 20 - ABS Hydraulic Valve Fuse
 21 - Not Used
 22 - Power Window Circuit Breaker
 23 - Fuse, S51
 24 - Not Used

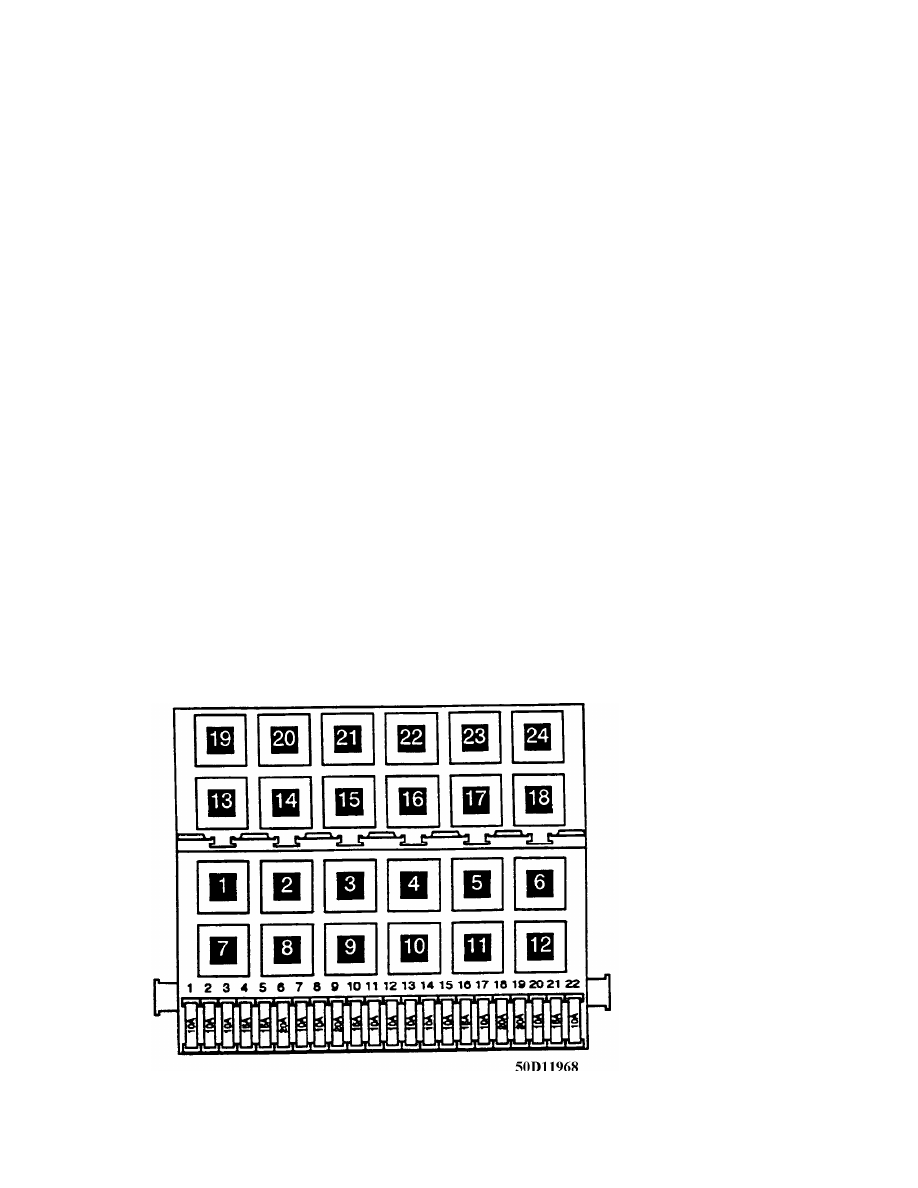

Fig. 13:  Fuse & Relay Panel ID (1993 - from January 1993-94)
Courtesy of Volkswagen United States, Inc.
