MAINTENANCE INFORMATION

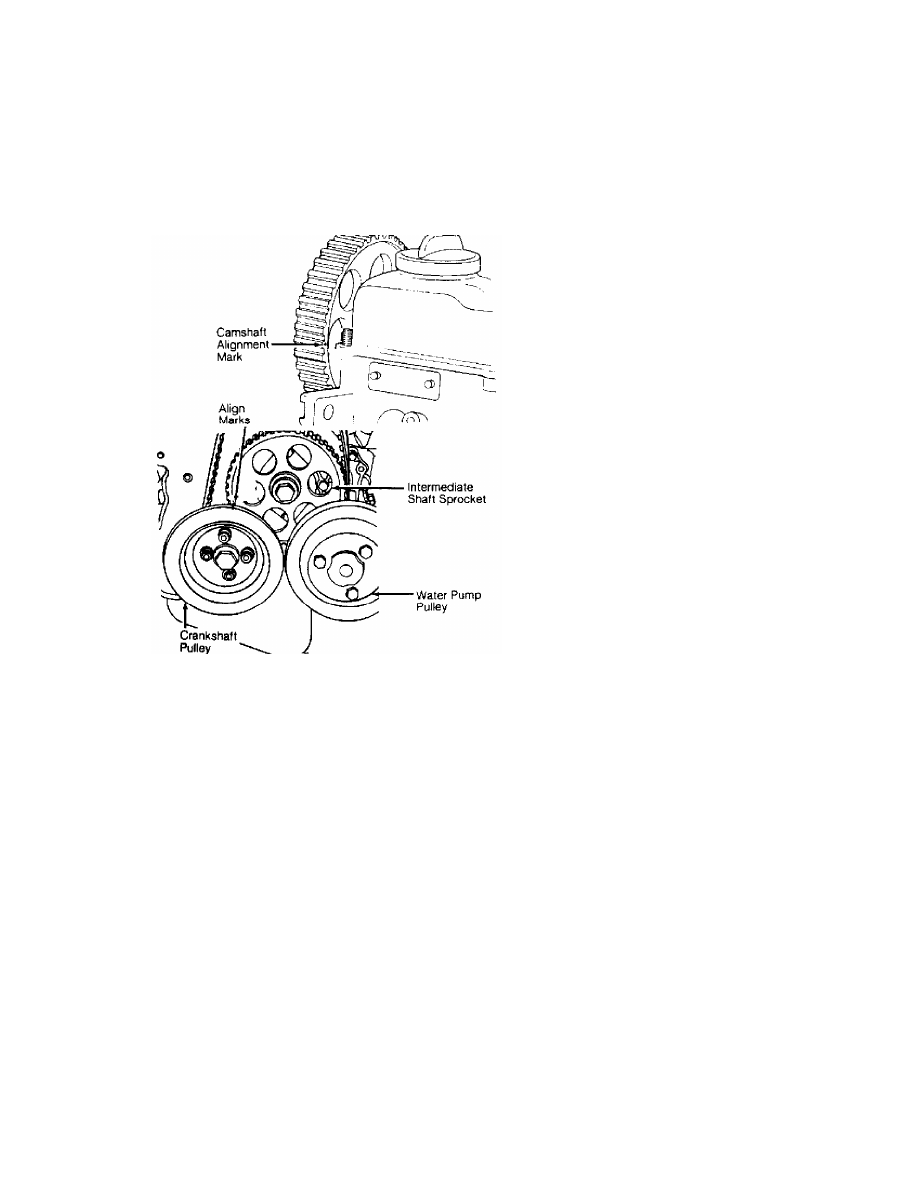

Fig. 7:  Aligning 1.8L Timing Marks (8-Valve)
Courtesy of Volkswagen United States, Inc.

NOTE:    For more information on camshaft timing belt service refer to
         the 1.8L 4-CYL 8-VALVE & 2.0L 4-CYL 16-VALVE
         article in the ENGINE MECHANICAL section.

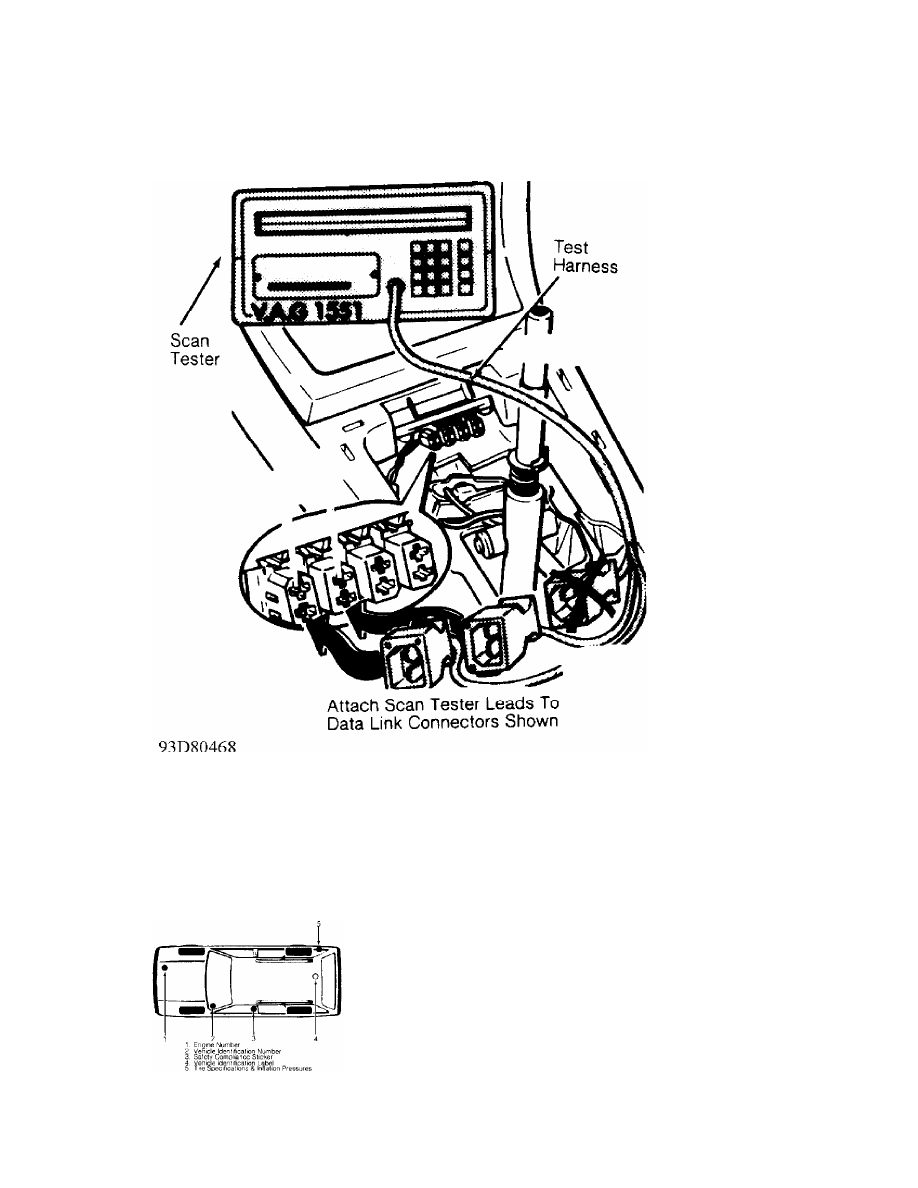

         ATTACHING VAG 1551 SCAN TESTER

MAINTENANCE INFORMATION

NOTE:    For more information on scan tester connections
         refer to the G - TESTS W/CODES article in
         the ENGINE PERFORMANCE section.

         INFORMATION LABEL LOCATIONS

Fig. 9:  Information Label Locations
Courtesy of Volkswagen United States, Inc.

MAINTENANCE INFORMATION

SERVICE LABOR TIMES TABLE (HOURS)

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

                          (1)(2) 15,000    (1)(2) 30,000 (60,000)
Application                Mile Service              Mile Service

Automatic Transmission  .....  1.6  ..................  3.3 (4.2)
Manual Transmission  ........  1.8  ..................  2.7 (3.6)

(1) - Add .2 hr. if equipped with A/C. Add .1 hr. if equipped
      with cruise control.
(2) - Add 1.8 hrs. to replace camshaft timing belt (if equipped).

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

         LUBRICATION SPECIFICATIONS

LUBRICATION SPECIFICATIONS TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Application                                  Fluid Specifications

Engine Oil (1)
  Ambient Temperatures
   Greater Than 50

ø

F (10

ø

C)  ..............  SAE 20W-50 API SF/CD

   14

ø

F To 50

ø

F (-10

ø

C To +10

ø

C)  .........  SAE 10W-40 API SF/CD

   Less Than 14

ø

F (-10

ø

 C)  ................  SAE 5W-30 API SF/CD

Brake Fluid  ........................  SAE J1703 (DOT 3 Or DOT 4)
Power Steering Fluid  .........................  VW Hydraulic Oil
                                         (G 002000) Or Equivalent
Automatic Transmission  ...........  Dexron-IIE ATF Or Equivalent
Manual Transaxle  ..........................  SAE 80W API GL-4 Or
                              SAE 75W-90 (G50 Synthetic Gear Oil)
Final Drive (A/T & M/T)
  (Differential)  ..........  SAE 75W-90 (G50 Synthetic Gear Oil)
Wheel Bearings  ....................  NLGI Grade 2 Category GC-LB
Drive Shaft U-Joints  ..............  NLGI Grade 2 Category GC-LB
Steering Linkage (2)(3)  ...........  NLGI Grade 2 Category GC-LB
Ball Joints (2)(4)  ................  NLGI Grade 2 Category GC-LB
Weatherstrip  .......................  Dielectric Silicone Grease

(1) - SAE 15W-40 or 20W-40 engine oil is recommended for extreme
      conditions or extended highway operation.
(2) - Use low pressure grease gun to prevent seal damage.
(3) - Fill until lubricant squeezes out from the base of seals.
(4) - Fill ball joint until seal starts to swell.

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

         FLUID CAPACITIES

FLUID CAPACITIES TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

MAINTENANCE INFORMATION

A/C System R-12 Refrigerant
  1990-92 (up to 7/92)  .............................  37-40 Ozs.
A/C System R-134a Refrigerant (2)
  1993-94 (from 7/92) ...........................  28.2-31.8 Ozs.
Cooling System
  4-Cyl.  ......................................  6.8 Qts. (6.5L)
  V6  ..........................................  9.1 Qts. (8.6L)
Engine Oil (3)
  4-Cyl.  ......................................  4.3 Qts. (4.0L)
  V6  ..........................................  6.3 Qts. (6.0L)
Fuel Tank
  4-Cyl.  .....................................  14.5 Gals. (55L)
  V6  .........................................  18.5 Gals. (55L)
Automatic Transmission
  Fluid Change  ................................  3.2 Qts. (3.0L)
  Overhaul  ....................................  5.9 Qts. (5.6L)
Manual Transmission  ...........................  2.1 Qts. (2.0L)
Final Drive
  Differential (A/T) (4)  .......................  0.8 Qt. (.75L)

(1) - Capacities are recommended or calculated levels. Always use
      dipstick (if available) to measure level.
(2) - Use of R-12 in a R134a system will result in SEVERE DAMAGE.
(3) - Includes oil filter change.
(4) - Lifetime fill.

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

         WHEEL & TIRE SPECIFICATIONS

         Wheel and tire sizes vary according to vehicle and equipment
and can be found on tire information label on each vehicle. Wheel and
tire specifications and tire inflation pressures are listed on a label
found inside fuel tank flap.

NOTE:    Snow chains must be used on drive wheels, in pairs only.

         WHEEL TIGHTENING

         Tighten all wheel lugs to 80 ft. lbs. (110 N.m).

         BATTERY SPECIFICATIONS

CAUTION: When battery is disconnected, vehicles equipped with
         computers may lose memory data. When battery power is
         restored, driveability problems may exist on some vehicles.
         These vehicles may require a relearn procedure. See COMPUTER
         RELEARN PROCEDURES article in the GENERAL INFORMATION
         section.

         All models use BCI group 41 batteries with cold crank rating
