Volkswagen New Beetle. Manual - part 868







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 42

© 2004 Mitchell Repair Information Company, LLC.

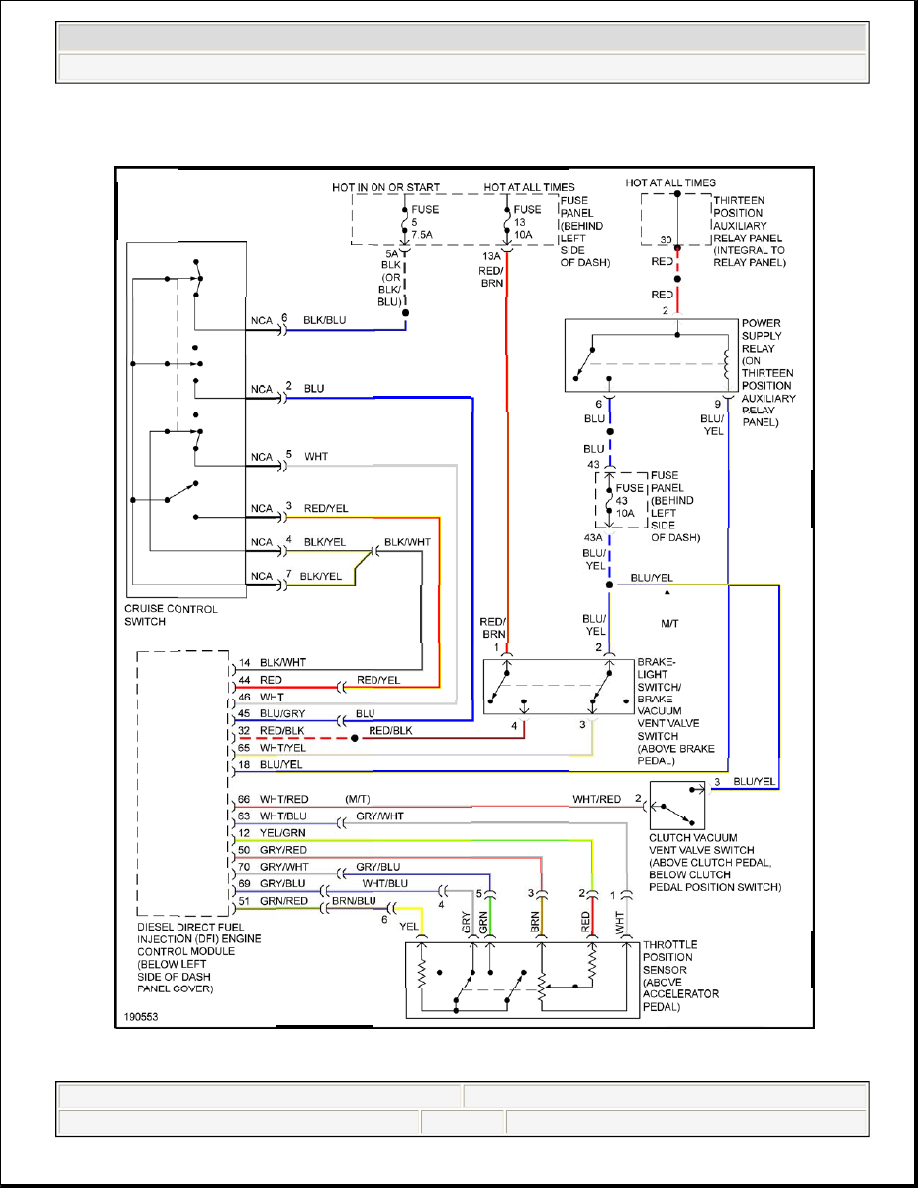

Fig. 21: 1.9L Turbo Diesel, Cruise Control Circuit

2.0L



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 43

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 44

© 2004 Mitchell Repair Information Company, LLC.

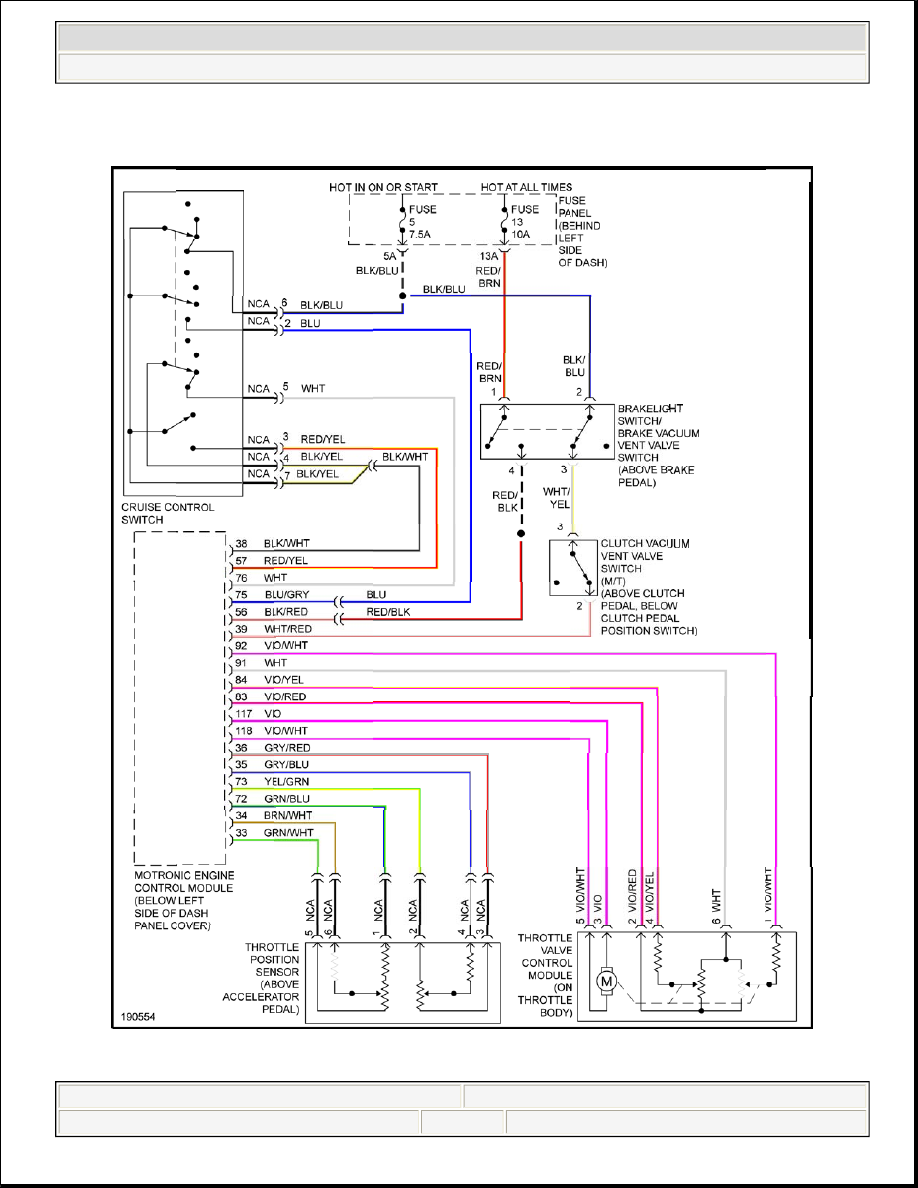

Fig. 22: 2.0L, Cruise Control Circuit, Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 45

© 2004 Mitchell Repair Information Company, LLC.
