2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 34

© 2004 Mitchell Repair Information Company, LLC.

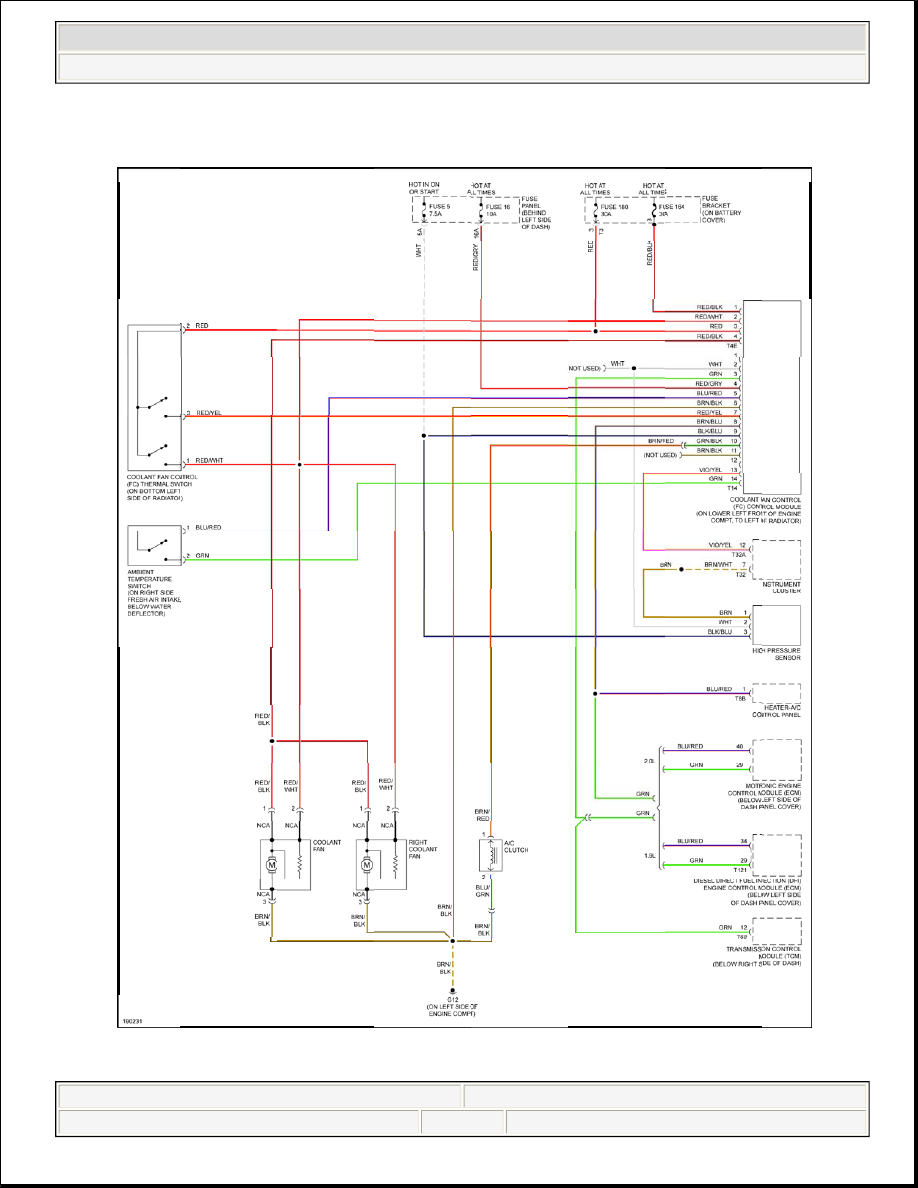

Fig. 17: 1.9L Turbo Diesel, Cooling Fan Circuit, Except Convertible

2.0L



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 35

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 36

© 2004 Mitchell Repair Information Company, LLC.

Fig. 18: 2.0L, Cooling Fan Circuit, Except Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 37

© 2004 Mitchell Repair Information Company, LLC.
