SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 38

© 2004 Mitchell Repair Information Company, LLC.

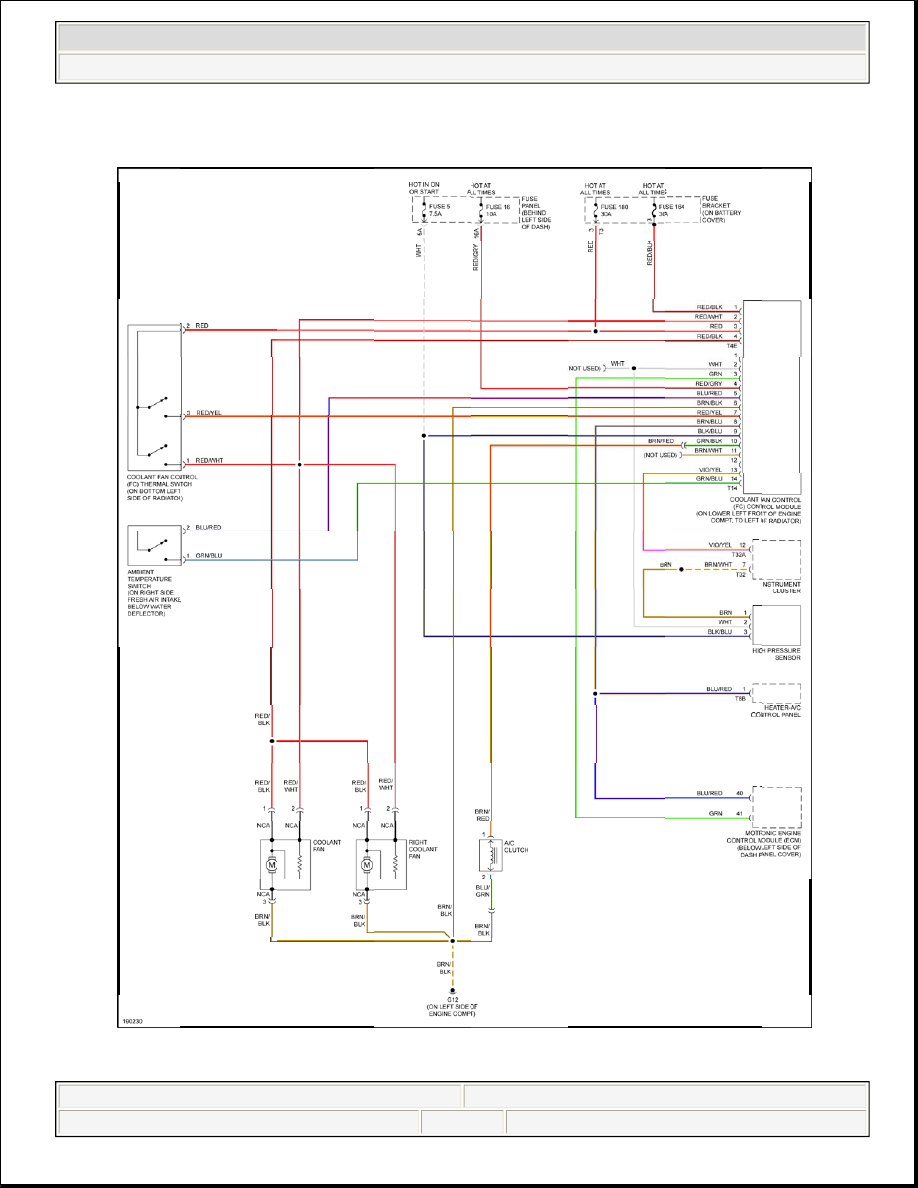

Fig. 19: 2.0L, Cooling Fan Circuit, Convertible

CRUISE CONTROL

1.8L TURBO



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 39

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 40

© 2004 Mitchell Repair Information Company, LLC.

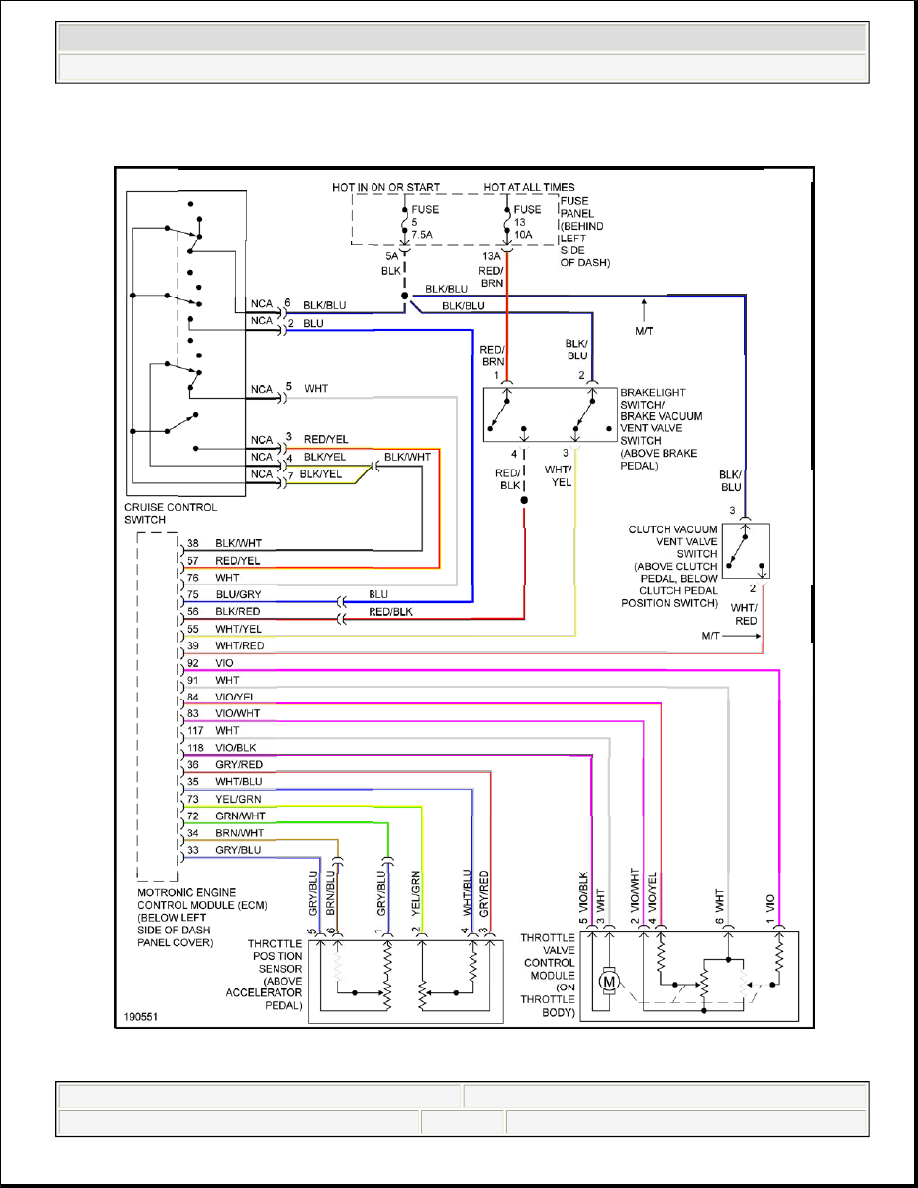

Fig. 20: 1.8L Turbo, Cruise Control Circuit

1.9L TURBO DIESEL



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 41

© 2004 Mitchell Repair Information Company, LLC.
