Volkswagen New Beetle. Manual - part 864







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 26

© 2004 Mitchell Repair Information Company, LLC.

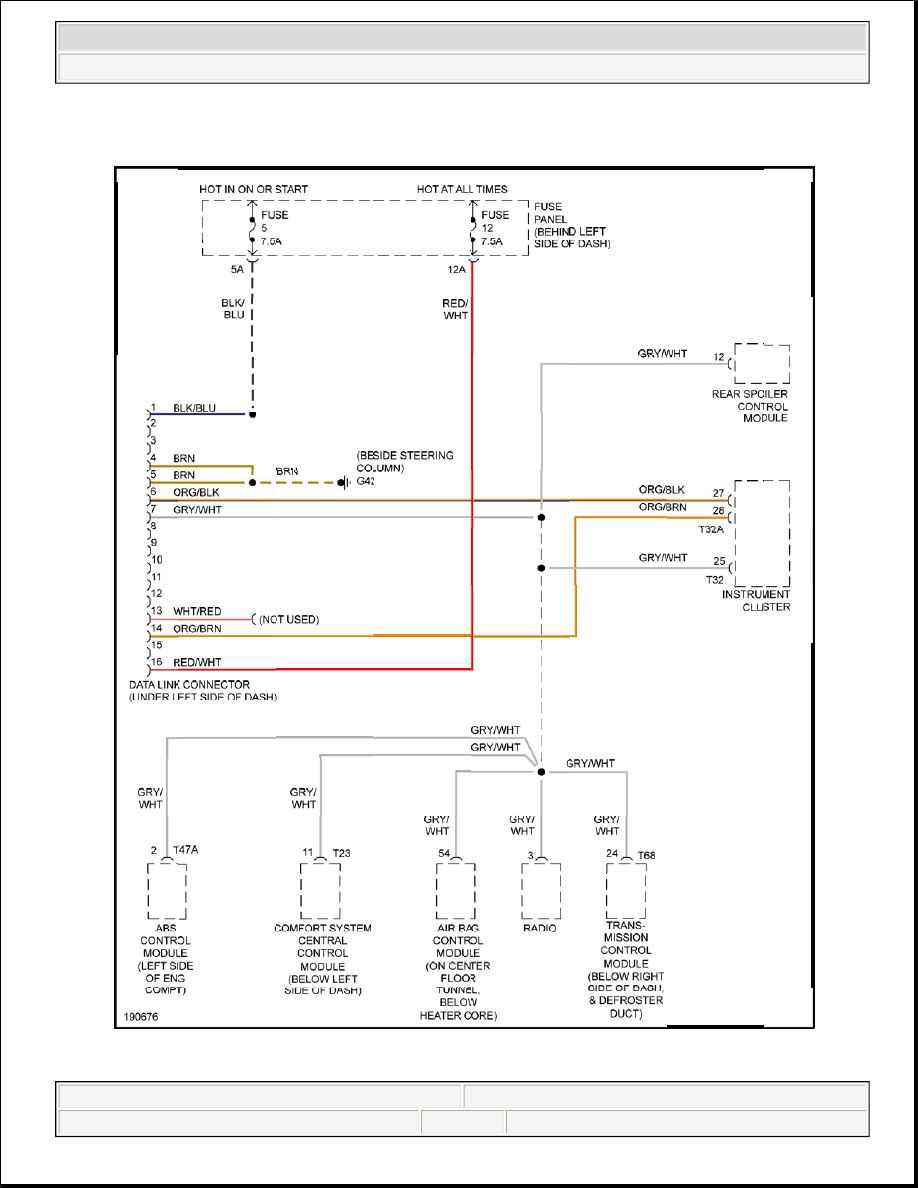

Fig. 13: Data Link Connector Circuit, Except Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 27

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 28

© 2004 Mitchell Repair Information Company, LLC.

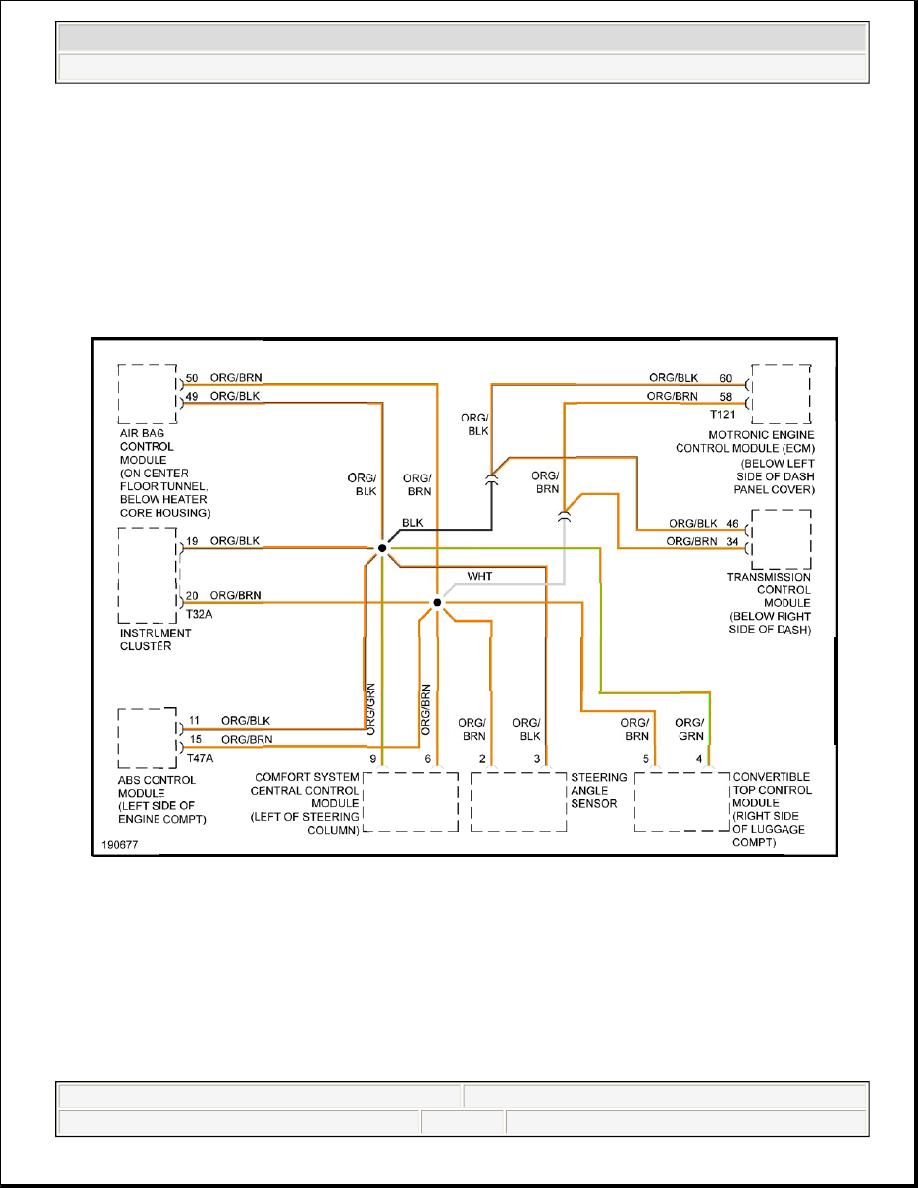

Fig. 14: High/Low Bus Circuit, Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:36 AM

Page 29

© 2004 Mitchell Repair Information Company, LLC.
