Volkswagen New Beetle. Manual - part 863







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 22

© 2004 Mitchell Repair Information Company, LLC.

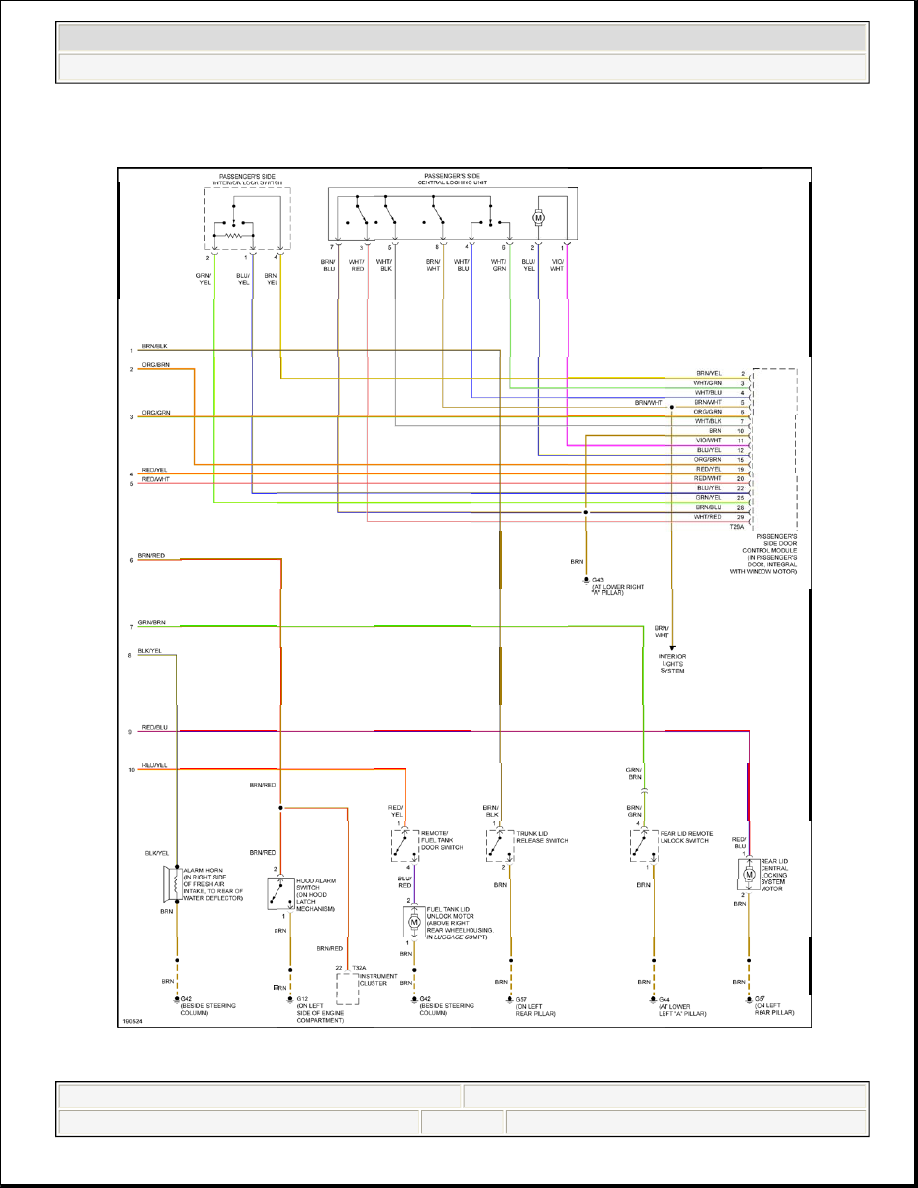

Fig. 11: Power Door Locks Circuit, Except Convertible (2 of 2)

COMPUTER DATA LINES



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 23

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 24

© 2004 Mitchell Repair Information Company, LLC.

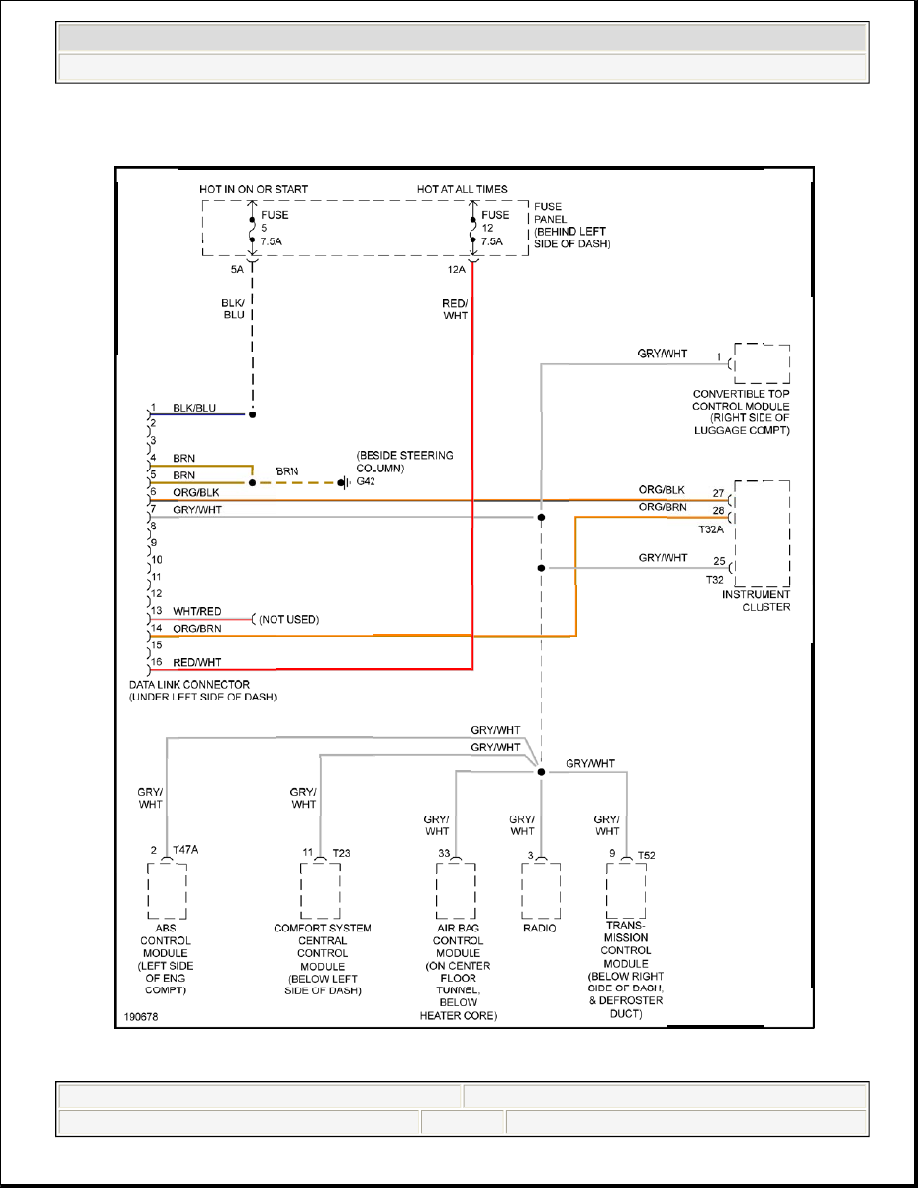

Fig. 12: Data Link Connector Circuit, Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 25

© 2004 Mitchell Repair Information Company, LLC.
