SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 14

© 2004 Mitchell Repair Information Company, LLC.

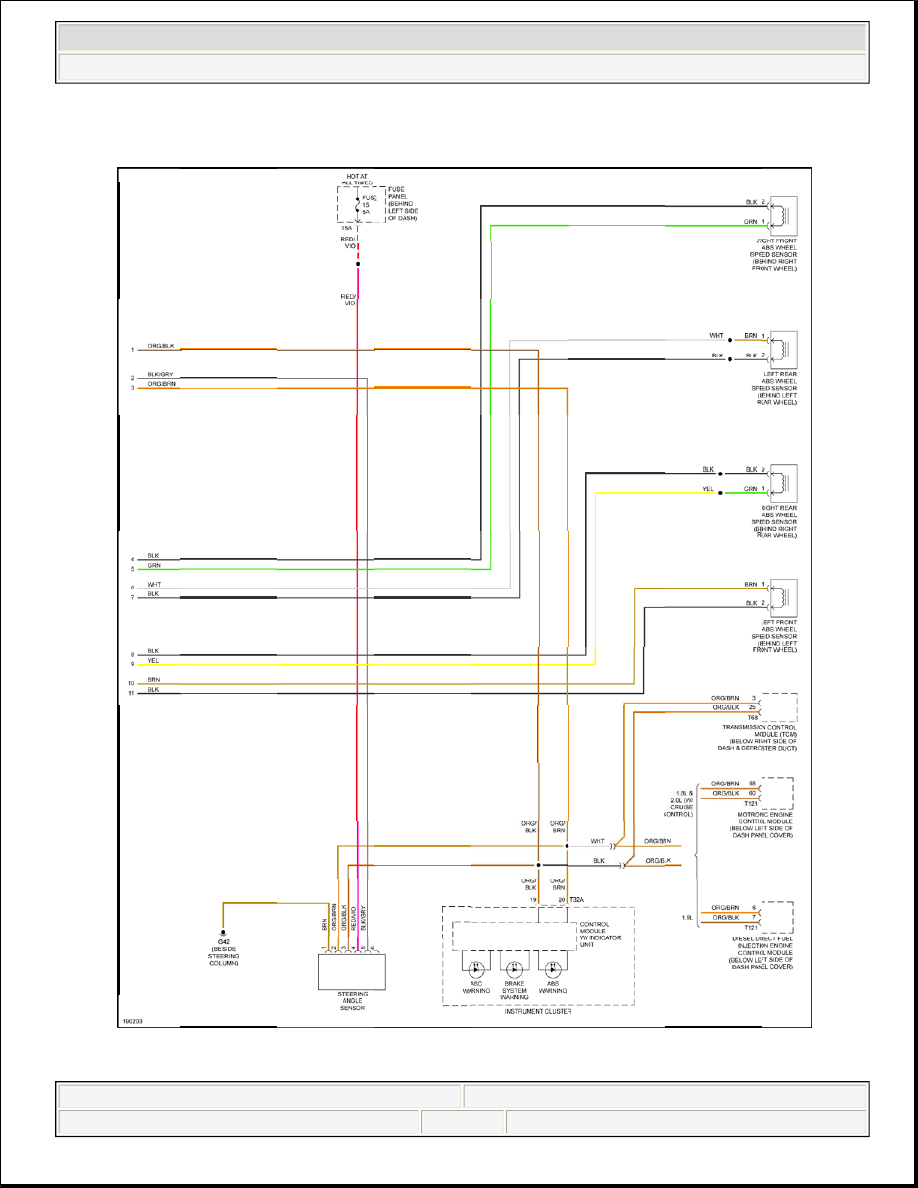

Fig. 7: Anti-lock Brakes Circuit (2 of 2)

ANTI-THEFT



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 15

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 16

© 2004 Mitchell Repair Information Company, LLC.

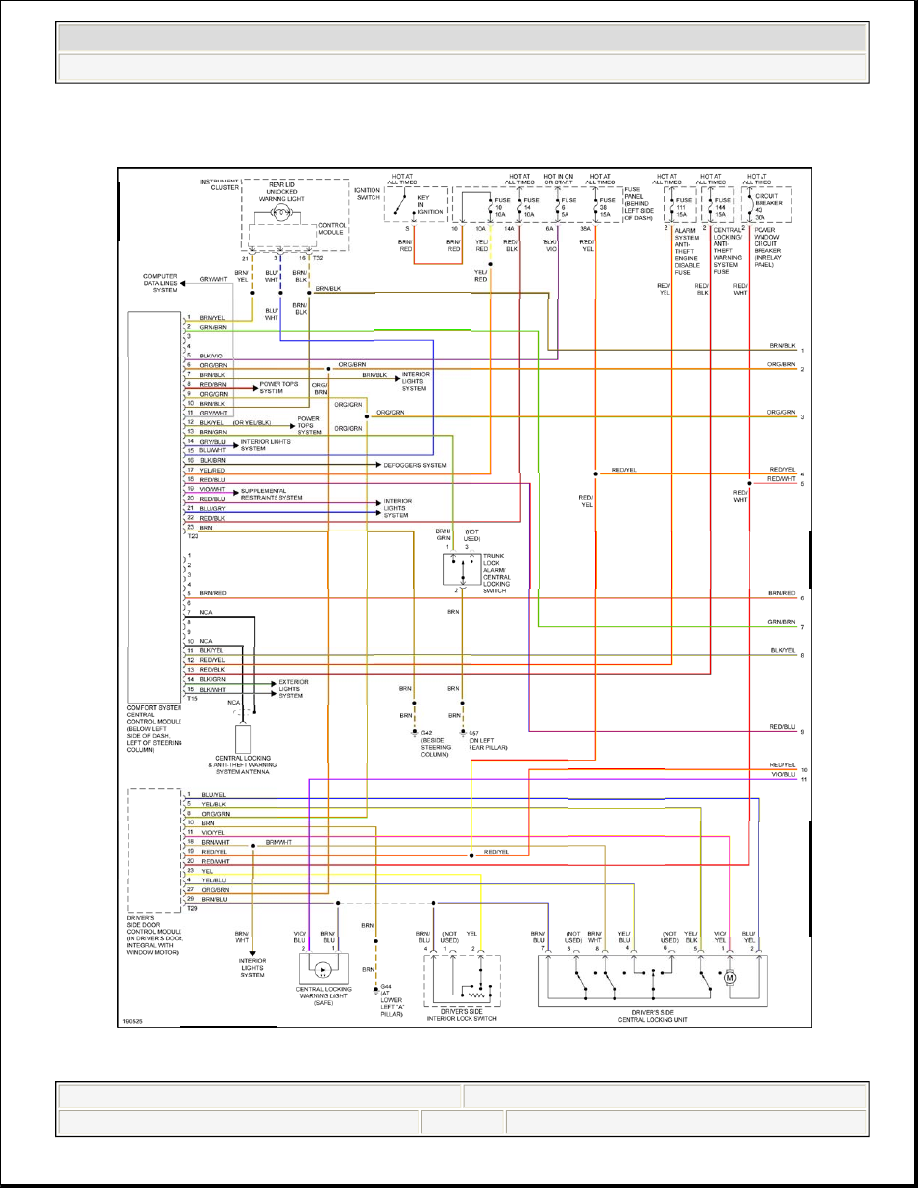

Fig. 8: Power Door Locks Circuit, Convertible (1 of 2)



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:35 AM

Page 17

© 2004 Mitchell Repair Information Company, LLC.
