Volkswagen New Beetle. Manual - part 869







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 46

© 2004 Mitchell Repair Information Company, LLC.

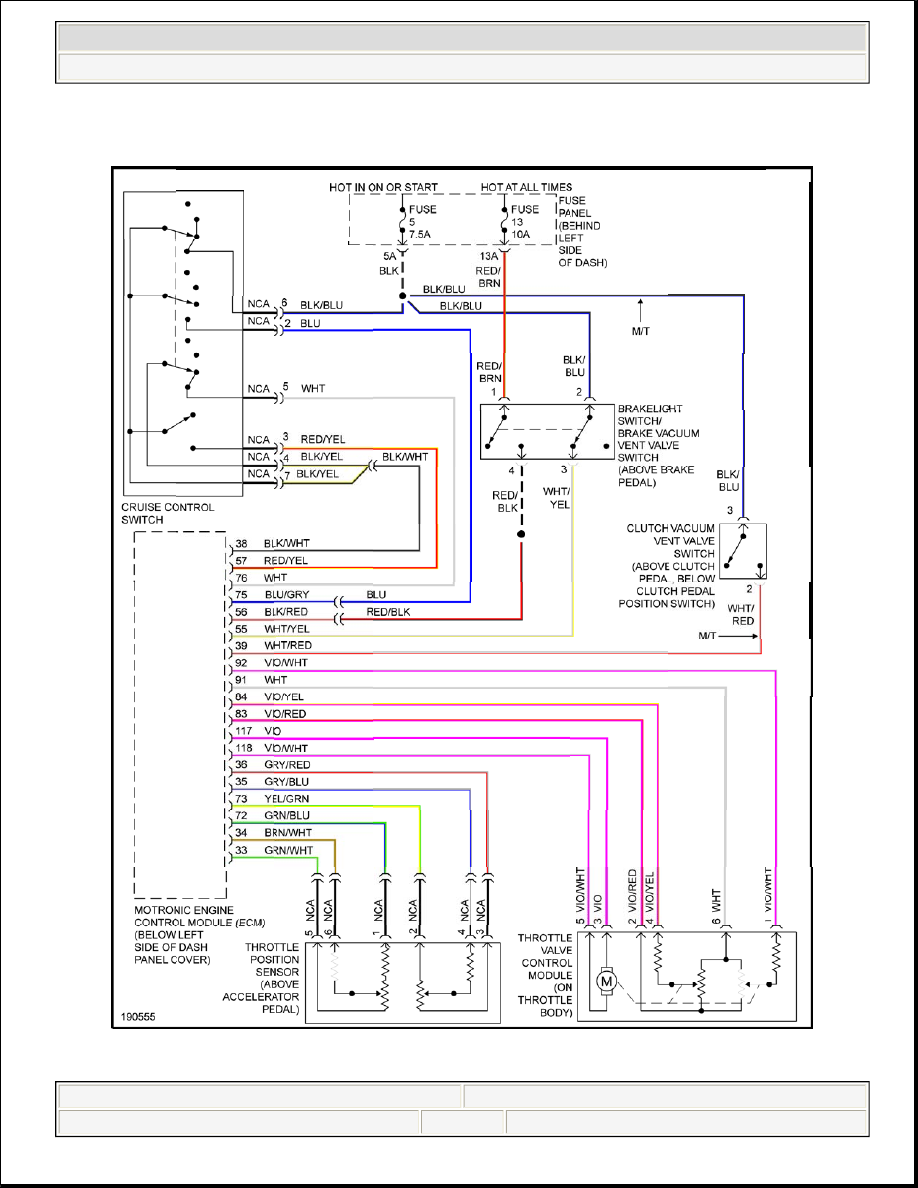

Fig. 23: 2.0L, Cruise Control Circuit, Except Convertible

DEFOGGERS



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 47

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 48

© 2004 Mitchell Repair Information Company, LLC.

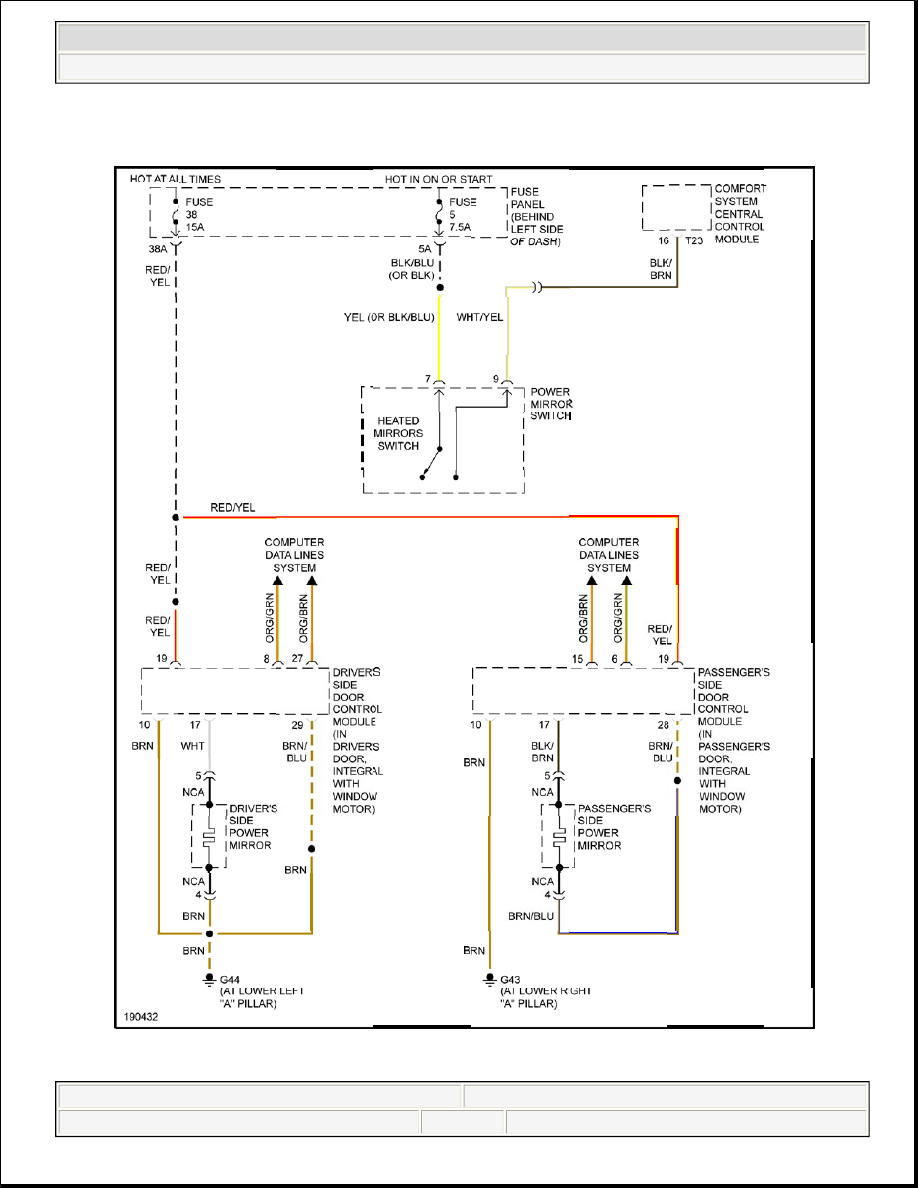

Fig. 24: Heated Mirrors Circuit



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 49

© 2004 Mitchell Repair Information Company, LLC.
