1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

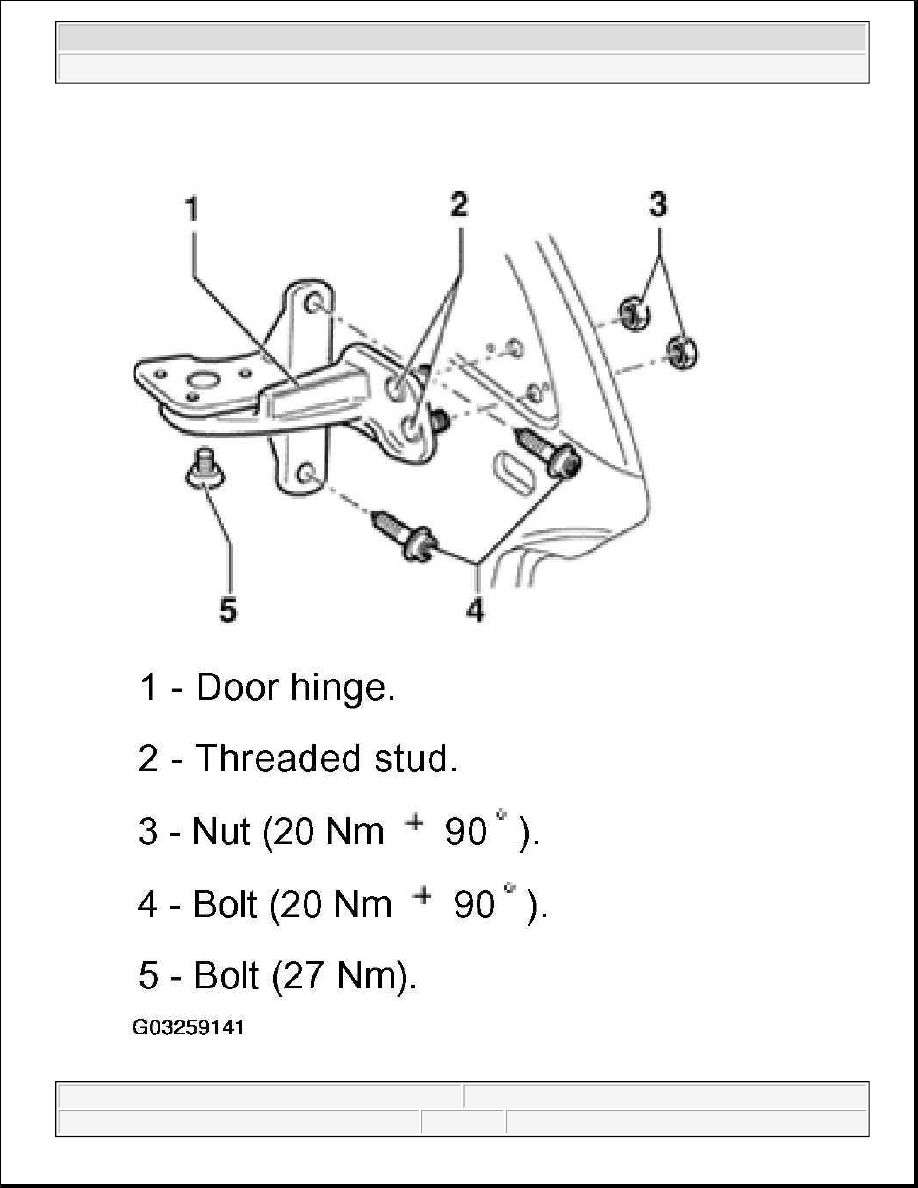

Fig. 25: Removing Upper Door Hinge (Models Up To 05.00)
Courtesy of VOLKSWAGEN OF AMERICA, INC.


Upper door hinge (Models From 06.00 And Up)

1. Door hinge.

2. Threaded stud.

3. Nut (20 N.m + 90°).

4. Bolt (20 N.m + 90°).

5. Bolt (27 N.m).



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle





2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

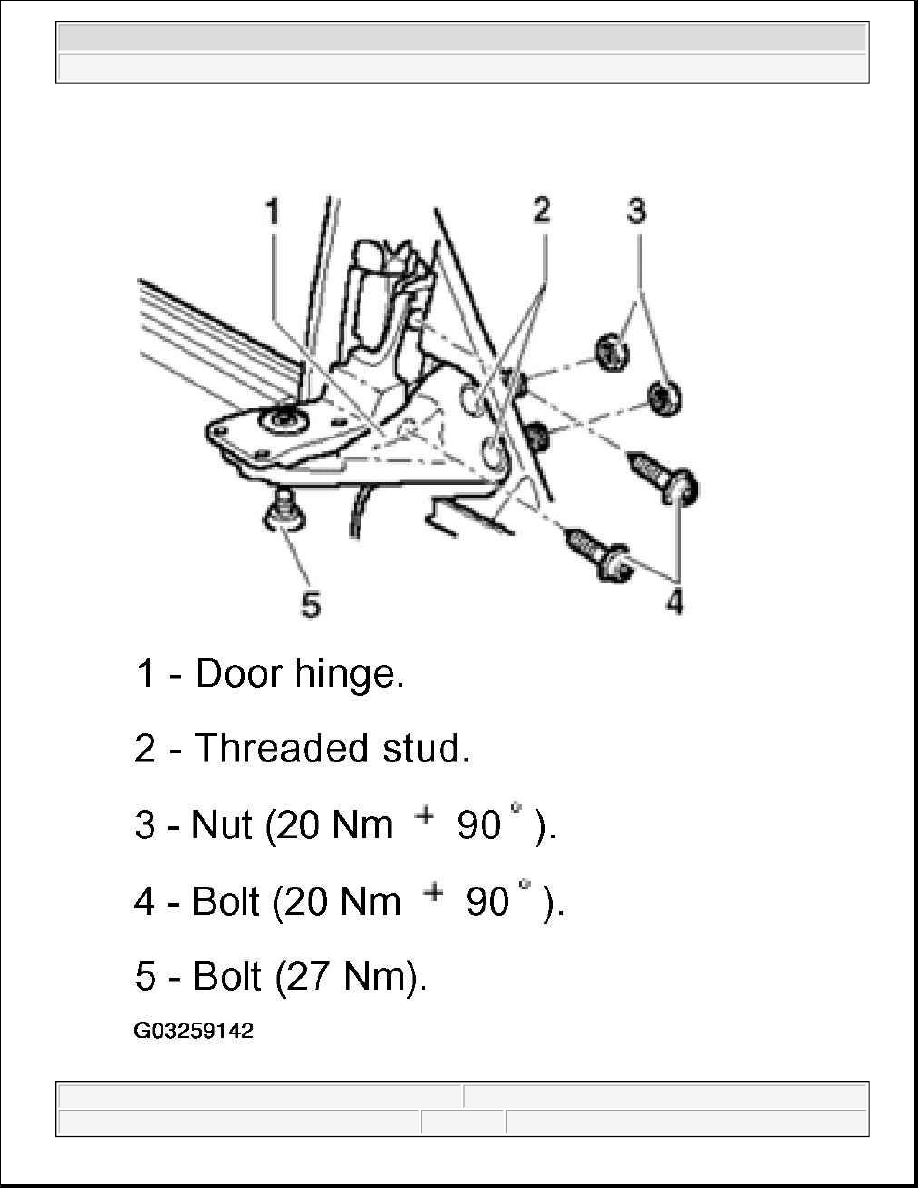

Fig. 26: Removing Upper Door Hinge (Models From 06.00 And Up)
Courtesy of VOLKSWAGEN OF AMERICA, INC.


Lower door hinge

1. Door hinge.

2. Grub screw (13 N.m).

3. 3-Bolt (20 N.m 4 90°).

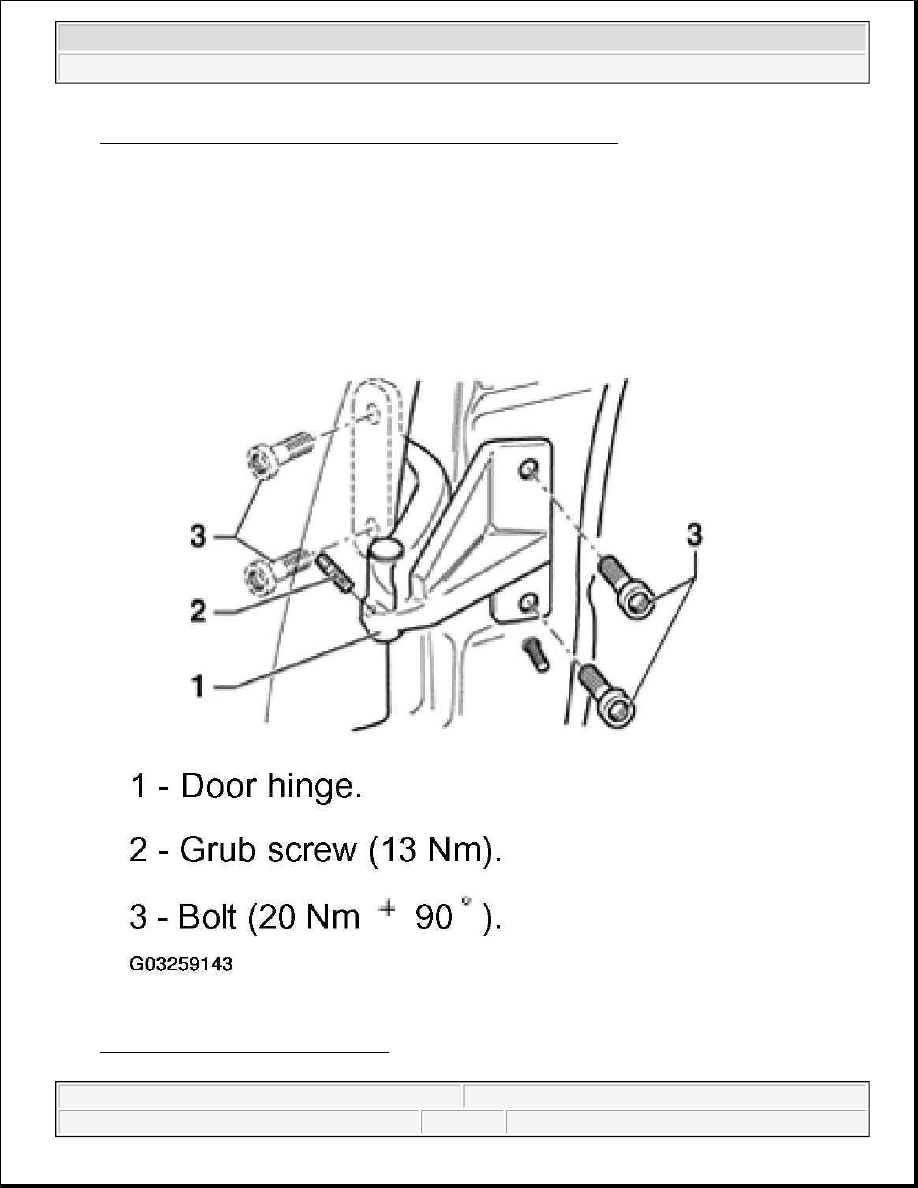

Fig. 27: Removing Lower Door Hinge
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle
