Volkswagen New Beetle. Manual - part 480





DOOR HANDLE AND LOCK, ASSEMBLY OVERVIEW

1. Door lock

z

Door lock can only be removed in conjunction with assembly carrier.

z

Removing and installing, see DOOR LOCK, REMOVING AND INSTALLING .

z

Removing and installing (Convertible), see DOOR LOCK, REMOVING AND INSTALLING
(CONVERTIBLE)
 .

2. Cable

z

Lock release.

3. Retaining bracket

z

Bolted and riveted to door lock.

z

Not supplied with door lock.

4. Bearing bracket

z

Removing and installing, see BEARING BRACKET, REMOVING AND INSTALLING .

5. Multi-point socket head bolt

z

Socket Insert T 10011.

z

8.5 N.m.

NOTE:

Always replace bolts -4- on upper hinge and -3- on lower hinge each time they
are loosened. Threaded stud -2- must be replaced when corresponding nut -3-
on upper hinge is loosened.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

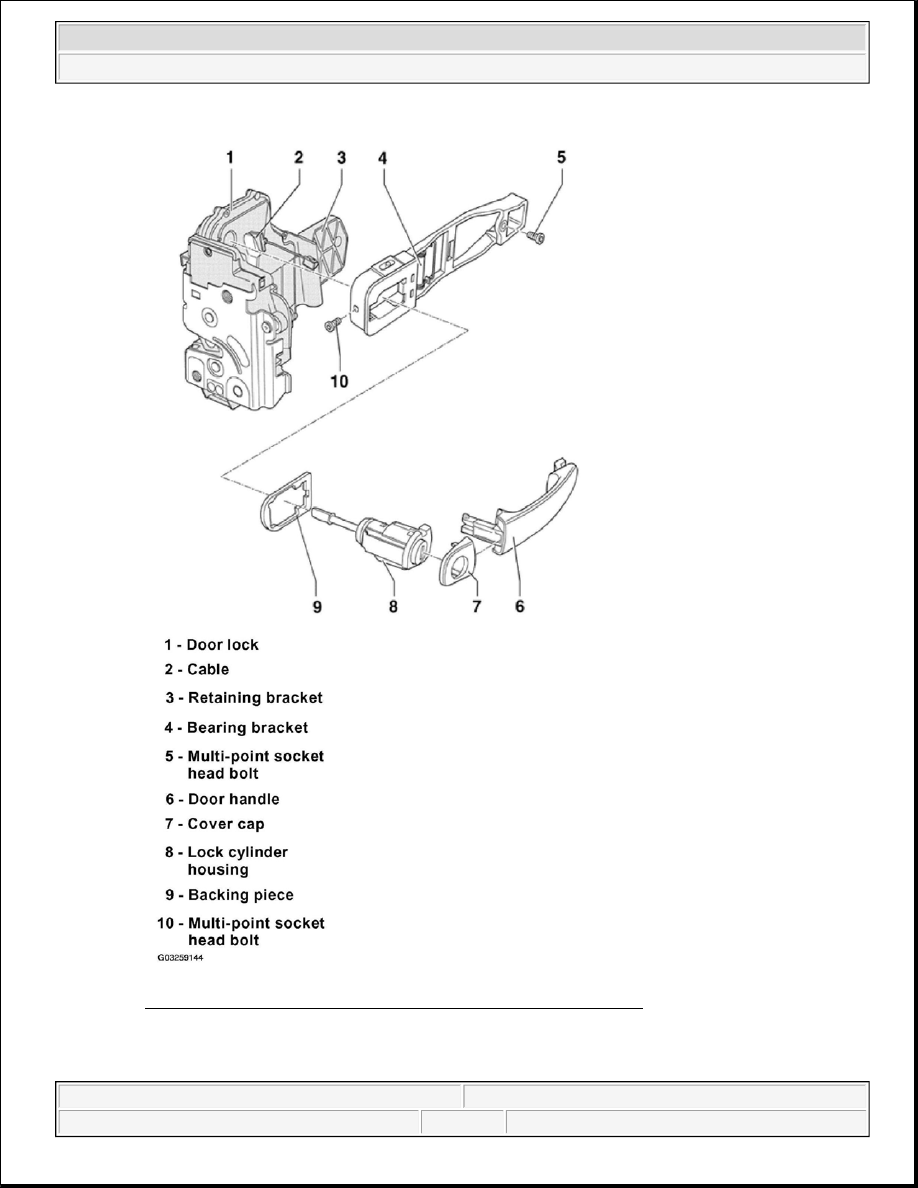

Fig. 28: Disassembled View Of Door Handle And Lock Assembly
Courtesy of VOLKSWAGEN OF AMERICA, INC.

6. Door handle



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



z

Removing and installing, see DOOR HANDLE, REMOVING AND INSTALLING.

7. Cover cap

8. Lock cylinder housing

z

Removing, see LOCK CYLINDER HOUSING, REMOVING .

z

Lock cylinder is not supplied as individual parts.

9. Backing piece

10. Multi-point socket head bolt

z

Socket Insert T 10011.

z

4.5 N.m.

z

Loosening this bolt/screw moves locking device for lock cylinder housing -8- and lock cylinder
housing -8- can then be pulled out from bearing bracket -4-.

LOCK CYLINDER HOUSING, REMOVING

z

Pry out cover caps -1- for bolt/screw -2-.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

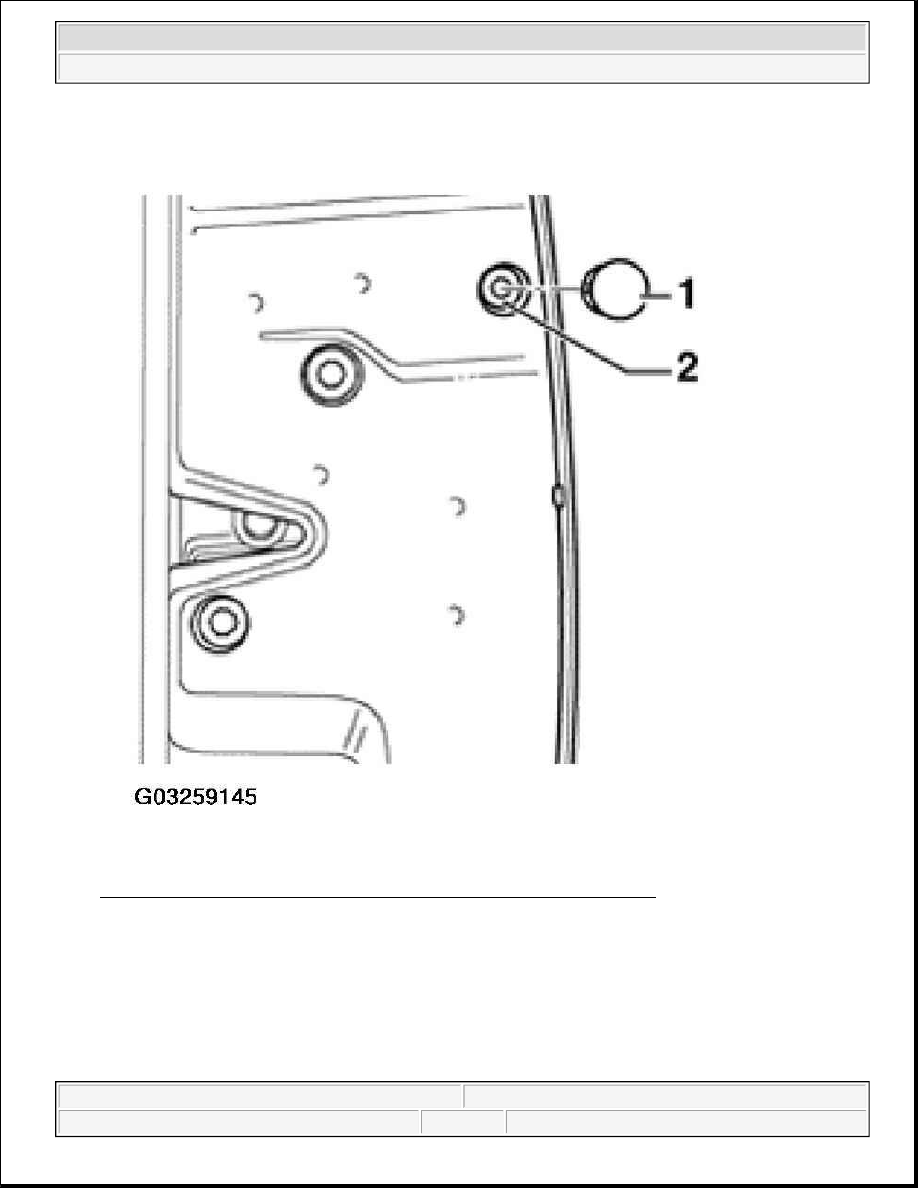

Fig. 29: Removing Cover Caps From Lock Cylinder Housing Bolt/Screw
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Loosen bolt -1- with Socket Insert T 10011, this presses bolt -1- against bearing bracket -3- in door. (This
in turn slides -arrow- locking cylinder housing locking device -4- in bearing bracket).

z

Pull lock cylinder housing -2- out of door handle bearing bracket.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle
