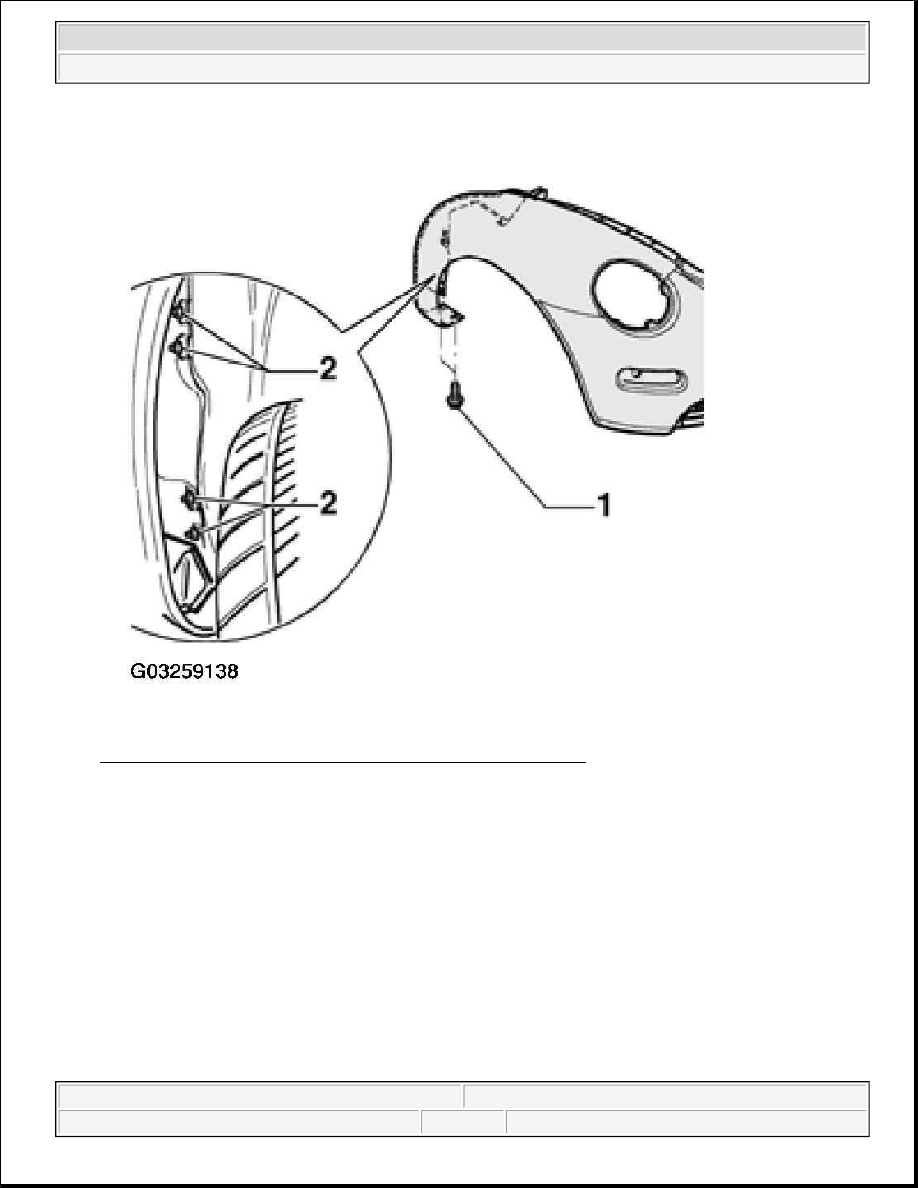

Fig. 22: Removing Screws And Nuts From Front Wheel Fender
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Carefully pull fender -1- off A-pillar -arrow- and block fender (e. g. with a plastic wedge).

z

Pull cover cap off grub screw if necessary and remove grub screw -2- from lower hinge.

z

Torque setting: 13 N.m.

z

Remove block from fender after removing grub screw.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



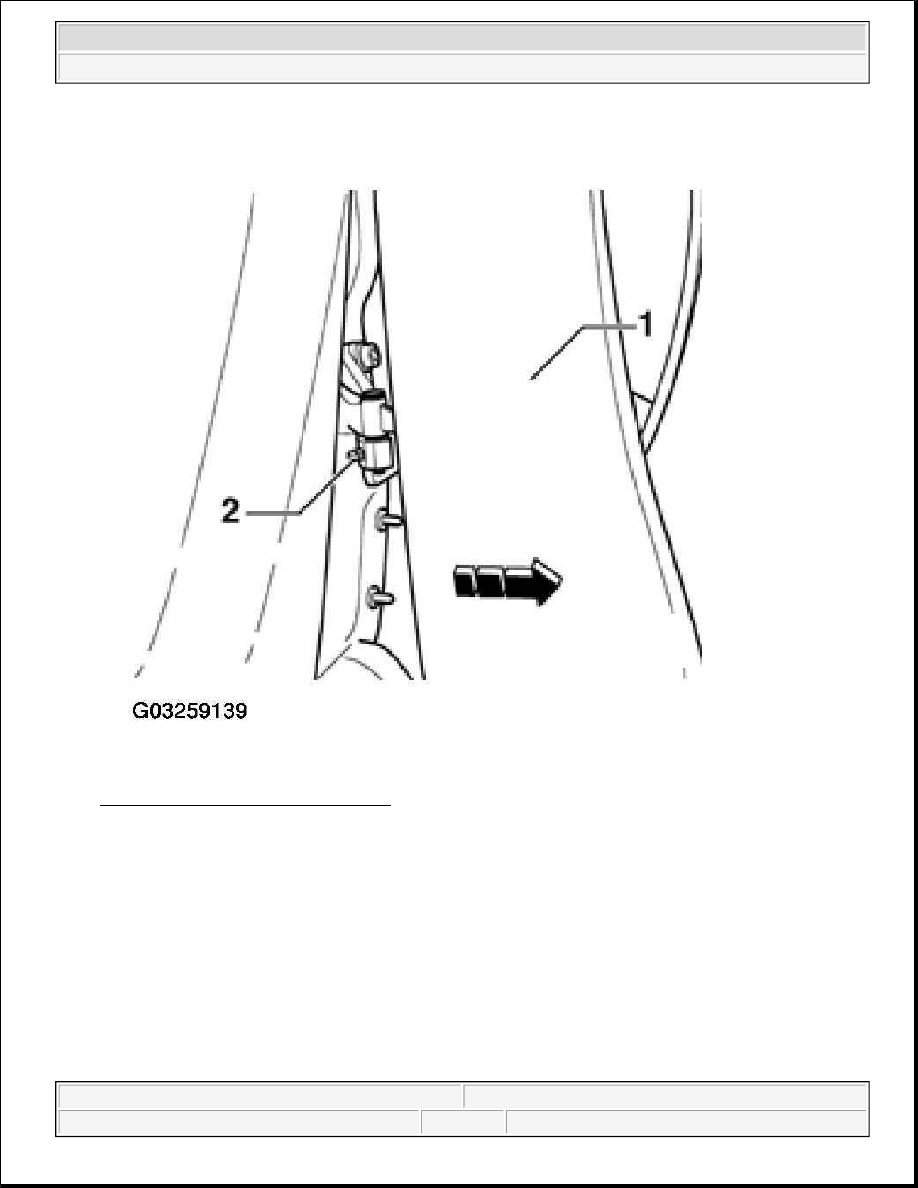

Fig. 23: Pulling Fender From A-Pillar
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Remove bolt -1- from upper hinge.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

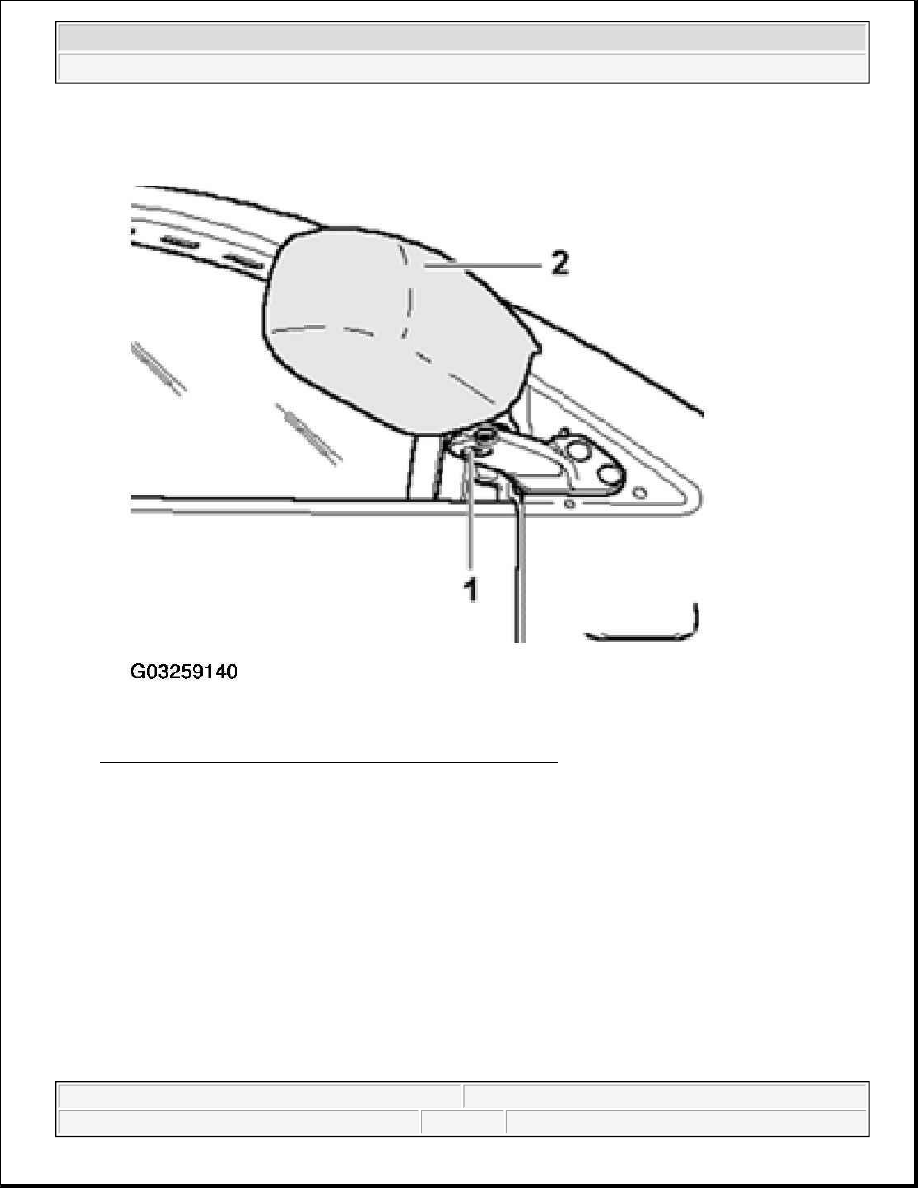

Fig. 24: Removing Bolt From Exterior Mirror Upper Hinge
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Torque setting: 27 N.m

z

Lift door out off hinge angled brackets upward.

Installing

Install in reverse order of removal.

DOOR, ADJUSTING

Door hinges on pillar must be loosened to make sure a correct adjustment of door. Other measures such as
raising door upward have no effect. When door is next over pressured door will sag again.

NOTE:

Exterior mirror -2- is removed from vehicle with door.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



Upper door hinge (Models Up To 05.00)

1. Door hinge .

2. Threaded stud.

3. Nut (20 N.m + 90°).

4. Bolt (20 N.m + 90°).

5. Bolt (27 N.m).
