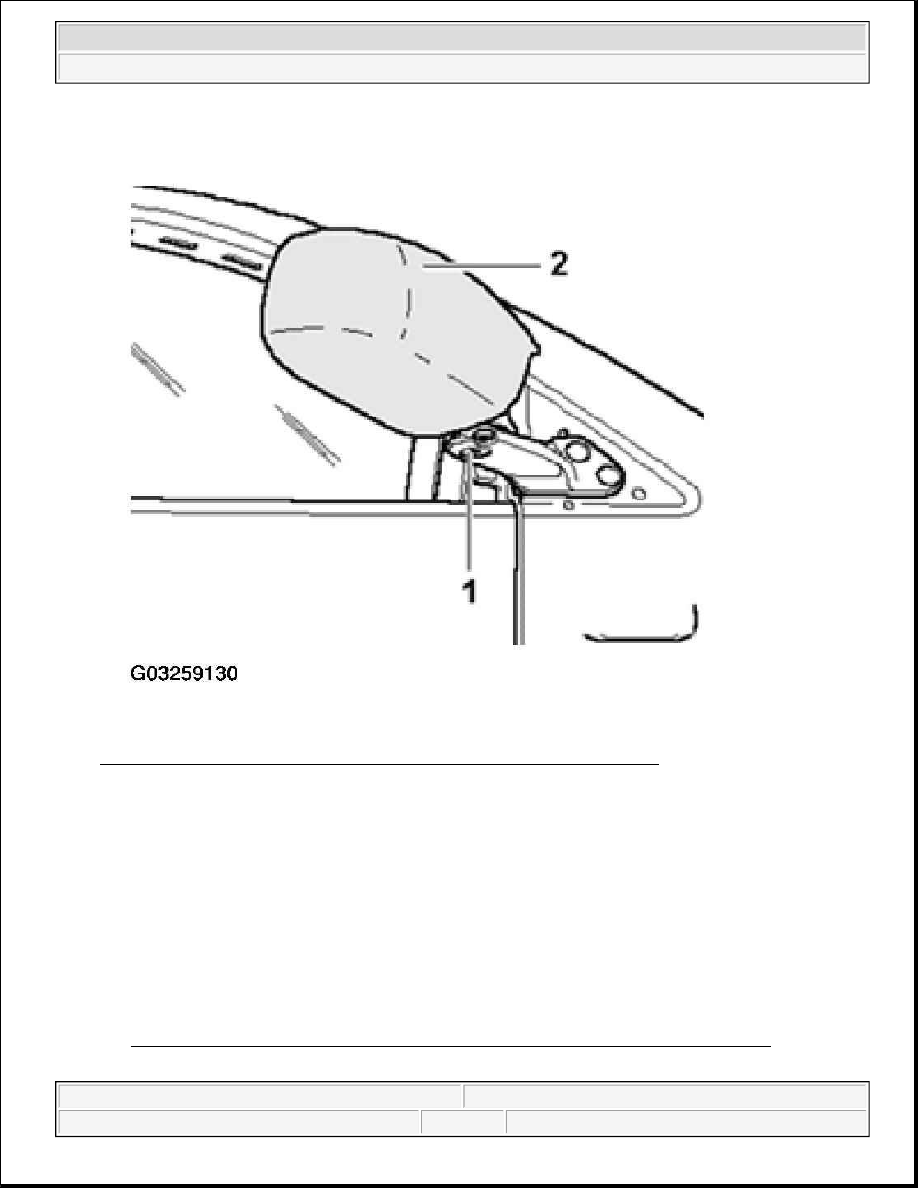

Fig. 14: Removing Bolt From Upper Hinge (Models From 06.00 And Up)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

DOOR, REMOVING AND INSTALLING (CONVERTIBLE)

Removing

z

Remove cover -4- using a screwdriver.

z

Remove screws -1- and -3- and take triangular shaped trim -2- off toward rear -arrow-.

z

Remove A-pillar lower trim.

See SILL PANEL TRIM STRIP (CONVERTIBLE), REMOVING AND INSTALLING .

NOTE:

Exterior mirror -2- is removed from vehicle with door.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

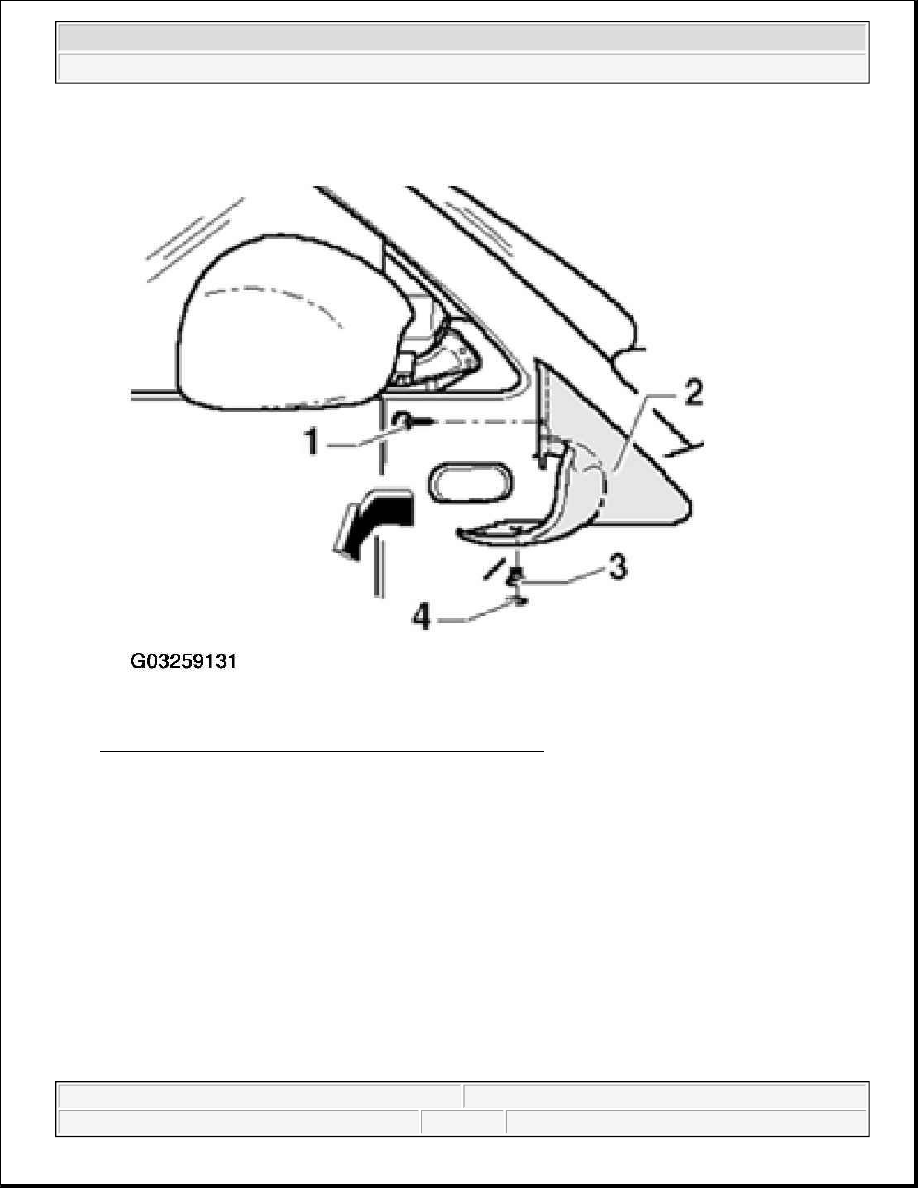

Fig. 15: Removing Triangular Shaped Trim (Convertible)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Disconnect multi-pin connection -1- on A-pillar -2-.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

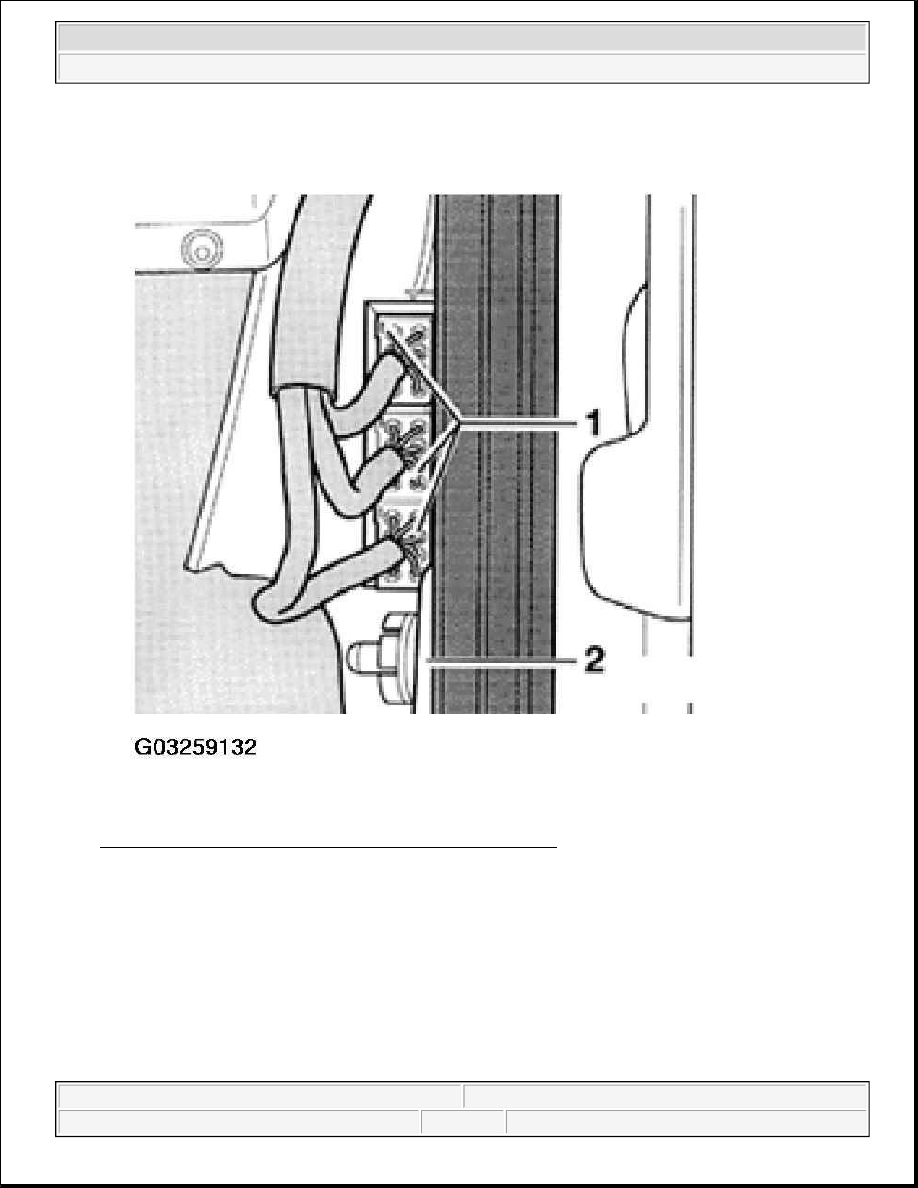

Fig. 16: Disconnecting Multi-Pin Connection From A-Pillar
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Take cover -1- for wiring harness -2- out of body opening in A-pillar.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle

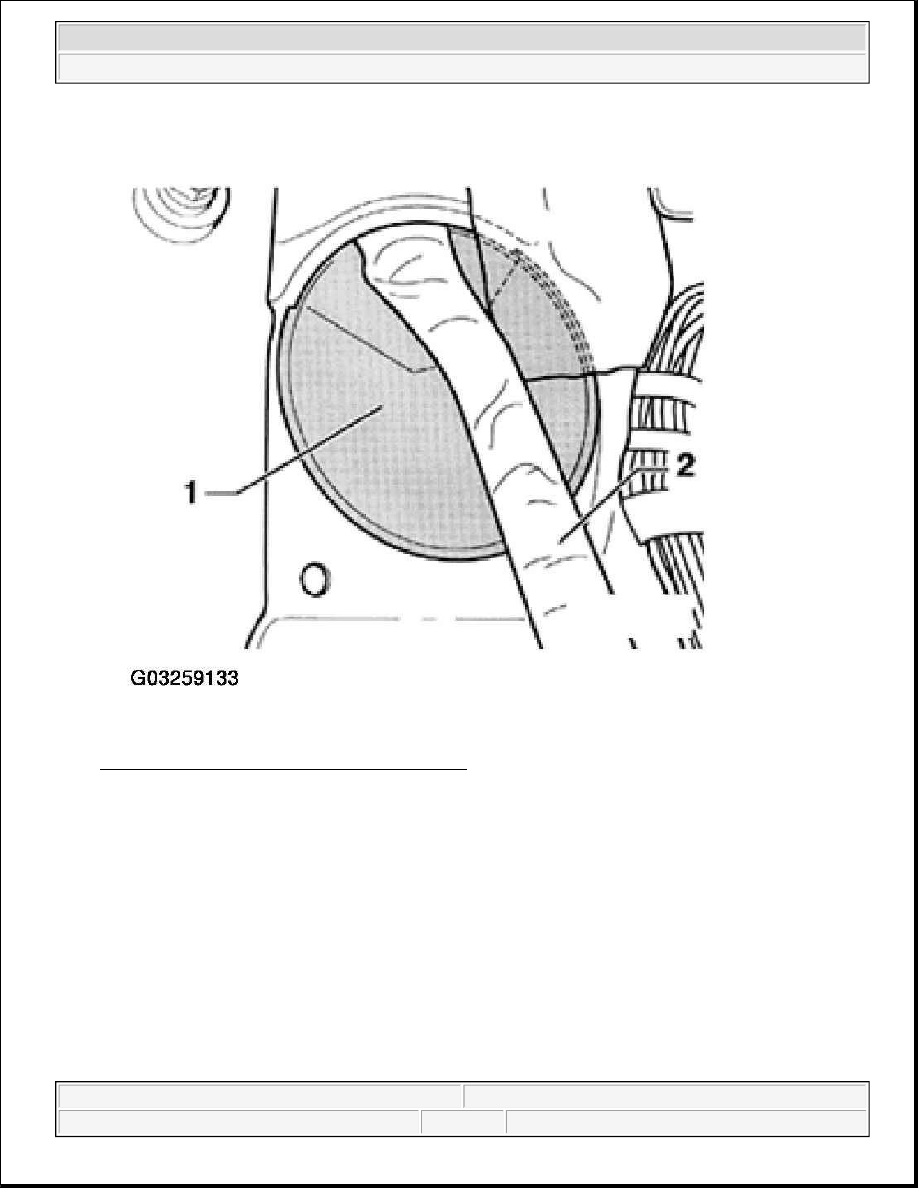

Fig. 17: Removing Cover From Wiring Harness
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Pull wiring harness out of A-pillar at boot -1- between door and A-pillar.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle
