Volkswagen New Beetle. Manual - part 472





12. Bowden cable

13. Interior release handle

14. Bolt/screw

z

20 N.m +1/4 turn (90°) further.

z

Always replace bolts/screws after loosening.

15. Door hinge

z

Hinge is split.

z

Always replace bolt -14- after loosening.

16. Grub screw

z

13 N.m.

17. Bolt/screw

z

20 N.m +1/4 turn (90°) further.

z

Always replace bolts/screws after loosening.

18. Door arrester

19. Nut

z

9 N.m.

20. Pin

z

4.5 N.m.

21. Bolt/screw

z

20 N.m +1/4 turn (90°) further

z

Always replace bolts/screws after loosening.

z

Loosen and tighten with special tools 3320 Door Adjustment Wrench and 3220/2 Box Spanner.

22. Bolt/screw

z

27 N.m.

23. Door hinge

z

Hinge is split.

z

06.00 and up models use revised door hinge. See DOOR, ADJUSTING .

24. Pin

z

Always replace pins after loosening.

25. Nut

z

20 N.m +1/4 turn (90°) further.

z

Always replace door hinge pin after loosening.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



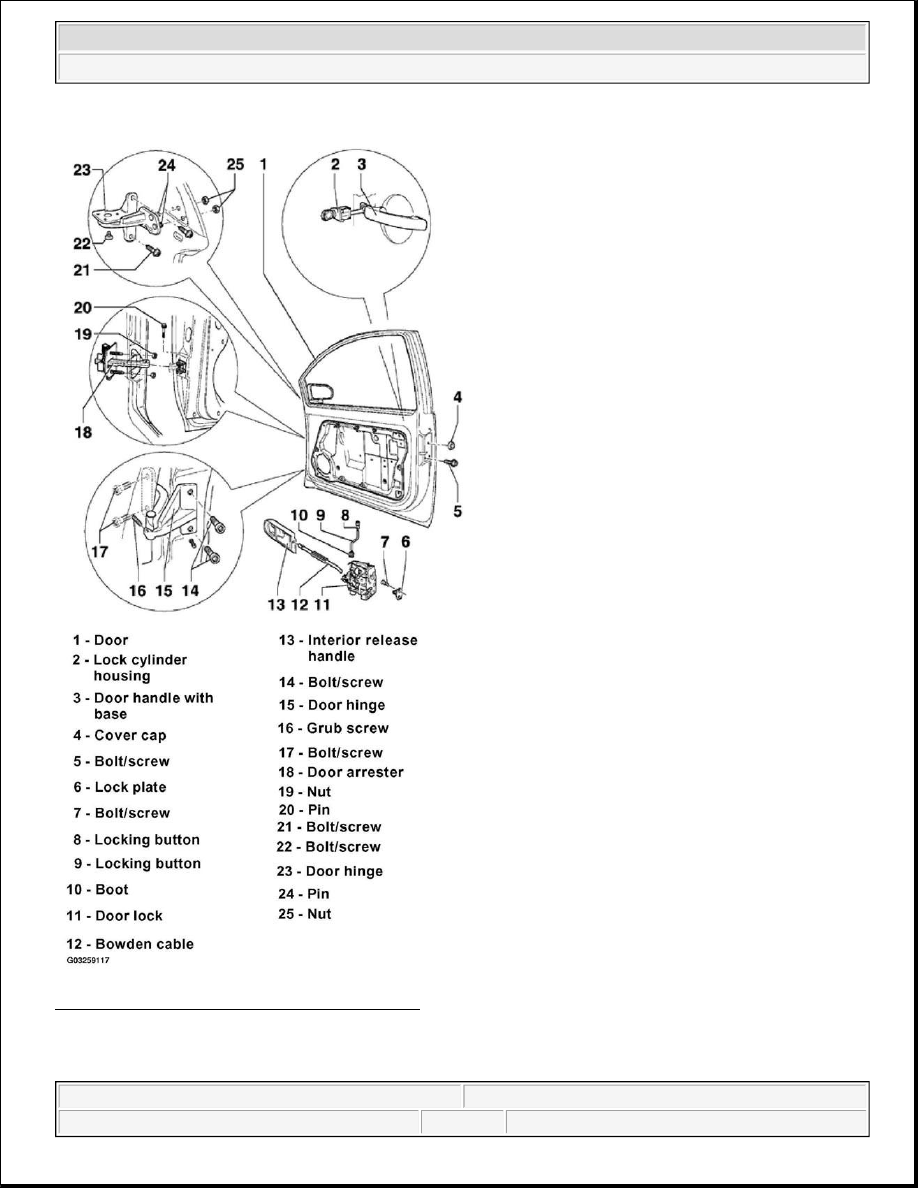

Fig. 1: Exploded View Of Front Door Assembly
Courtesy of VOLKSWAGEN OF AMERICA, INC.

FRONT DOOR, ASSEMBLY OVERVIEW (CONVERTIBLE)



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



1. Door

z

Removing and installing, see DOOR, REMOVING AND INSTALLING (CONVERTIBLE) .

2. Cover cap

3. Bolt/screw

z

20 N.m.

z

Installed with locking compound D 185 400 A2.

4. Buffer

5. Grommet

6. Bolt/screw

z

20 N.m +1/4 turn (90°) further.

z

Always replace bolts/screws after loosening.

7. Bolt/screw

z

20 N.m +1/4 turn (90°) further.

z

Always replace bolts/screws after loosening.

8. Grub screw

z

13 N.m.

9. Door hinge

z

Hinge is split.

10. Grommet

11. Grommet

12. Door arrester

13. Cover

14. Bolt/screw

z

10 N.m.

15. Pin

z

4.5 N.m.

16. Bolt/screw

z

20 N.m +1/4 turn (90°) further.

z

Always replace bolts/screws after loosening.

z

Loosen and tighten with special tools Door Adjustment Wrench 3320 and 3220/2 Box Spanner.

17. Bolt/screw

z

27 N.m.

18. Door hinge

NOTE:

The hinge bolts (apart from -6- and -16-) and pin -19- must always be replaced if
loosened.

NOTE:

The following list refers to items in Fig. 2 .



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



z

Hinge is split.

19. Pin

z

Always replace pins after loosening.

20. Nut

z

20 N.m +1/4 turn (90°) further.

z

Always replace door hinge pin after loosening.

21. Interior release handle

22. Bowden cable

23. Door lock

z

Removing and installing, see INSTALLING

24. Bolt/screw

z

20 N.m.

z

Installed with locking compound D 185 400 A2.

25. Bolt/screw

26. Lock plate

27. Door handle with base

z

Removing and installing, see DOOR HANDLE, REMOVING AND INSTALLING .

28. Door lock cylinder



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle
