Volkswagen New Beetle. Manual - part 473

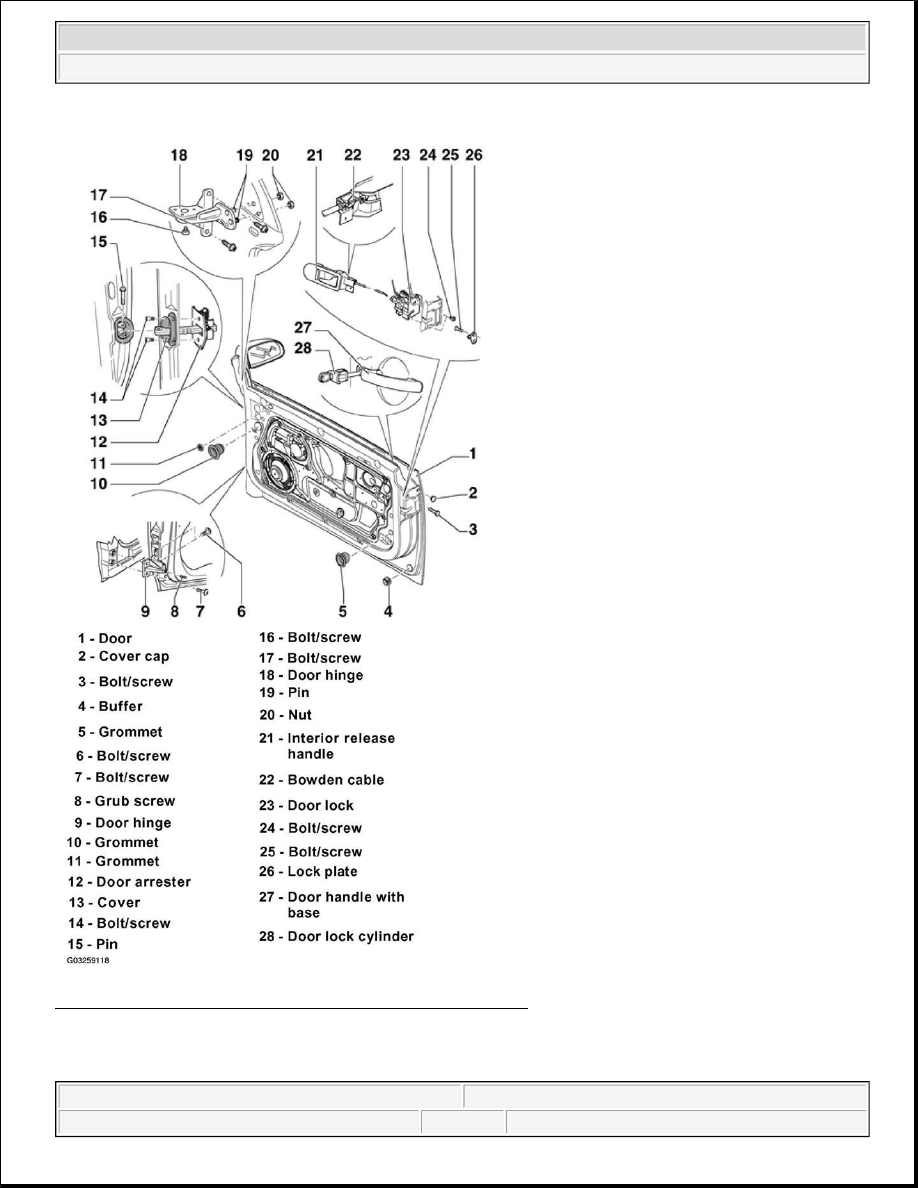

Fig. 2: Exploded View Of Front Door Assembly (Convertible)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

DOOR, REMOVING AND INSTALLING



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



Models Up To 05.00

z

Remove screws -1- and take triangular shaped trim -2- off toward rear -arrow-.

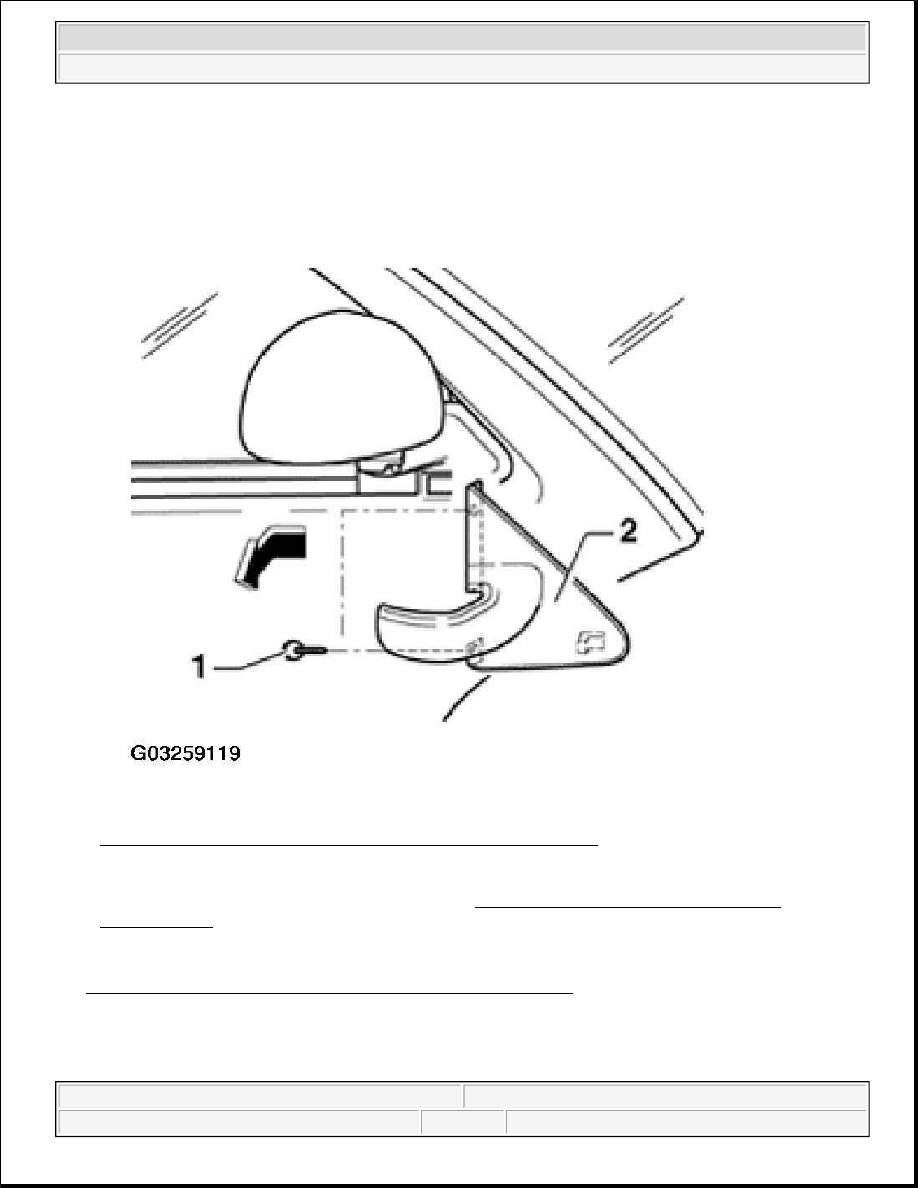

Fig. 3: Removing Triangular Shaped Trim (Models Up To 05.00)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Remove hood release lever (driver's side only). See RELEASE LEVER, REMOVING AND
INSTALLING
 .

z

Remove A-pillar lower trim.

See A-PILLAR LOWER TRIM, REMOVING AND INSTALLING .

Models From 06.00 And Up

z

Remove cover -4- using a screwdriver.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



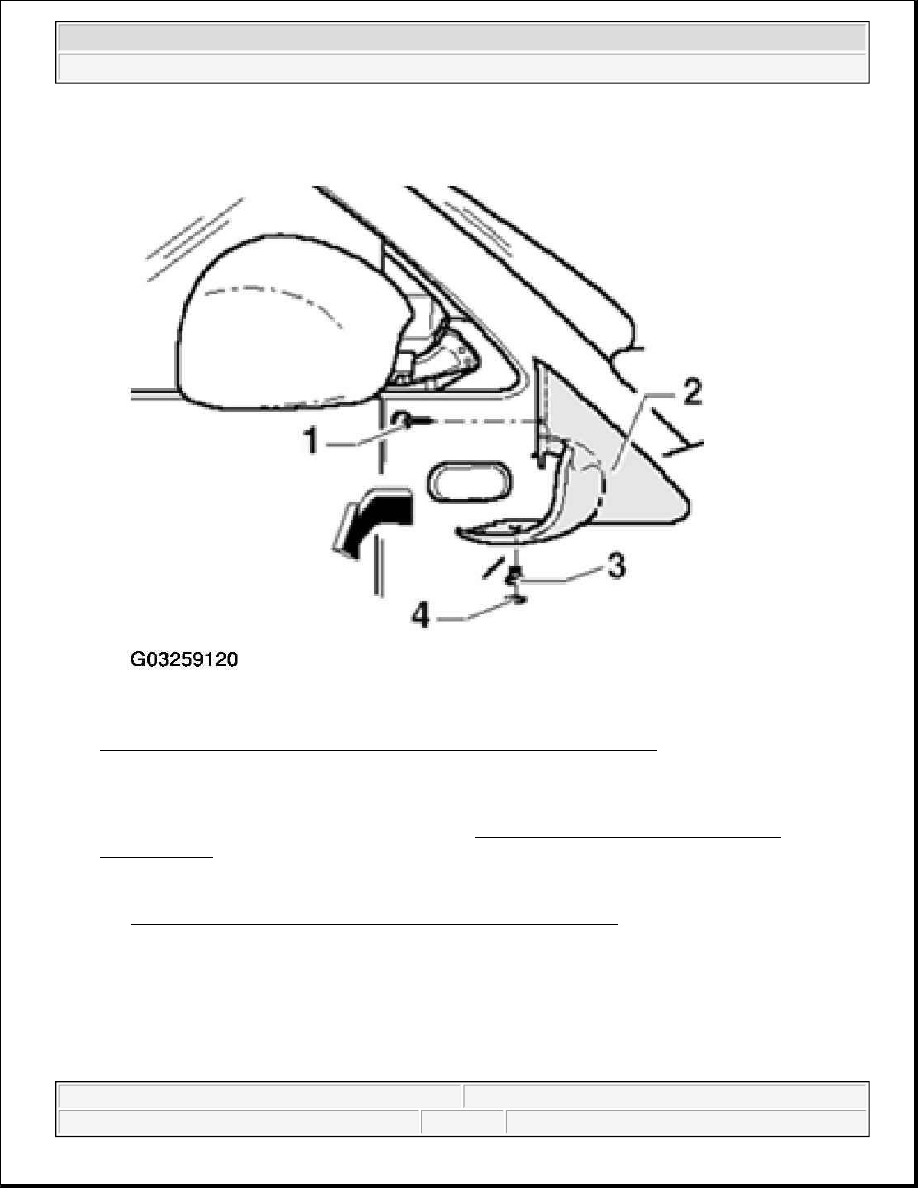

Fig. 4: Removing Triangular Shaped Trim (Models From 06.00 And Up)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Remove screws -1- and -3- and take triangular shaped trim -2- off toward rear -arrow-.

z

Remove hood release lever (driver's side only). See RELEASE LEVER, REMOVING AND
INSTALLING
 .

z

Remove A-pillar lower trim.

See A-PILLAR LOWER TRIM, REMOVING AND INSTALLING .

z

Disconnect multi-pin connection -1- on A-pillar -2-.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle



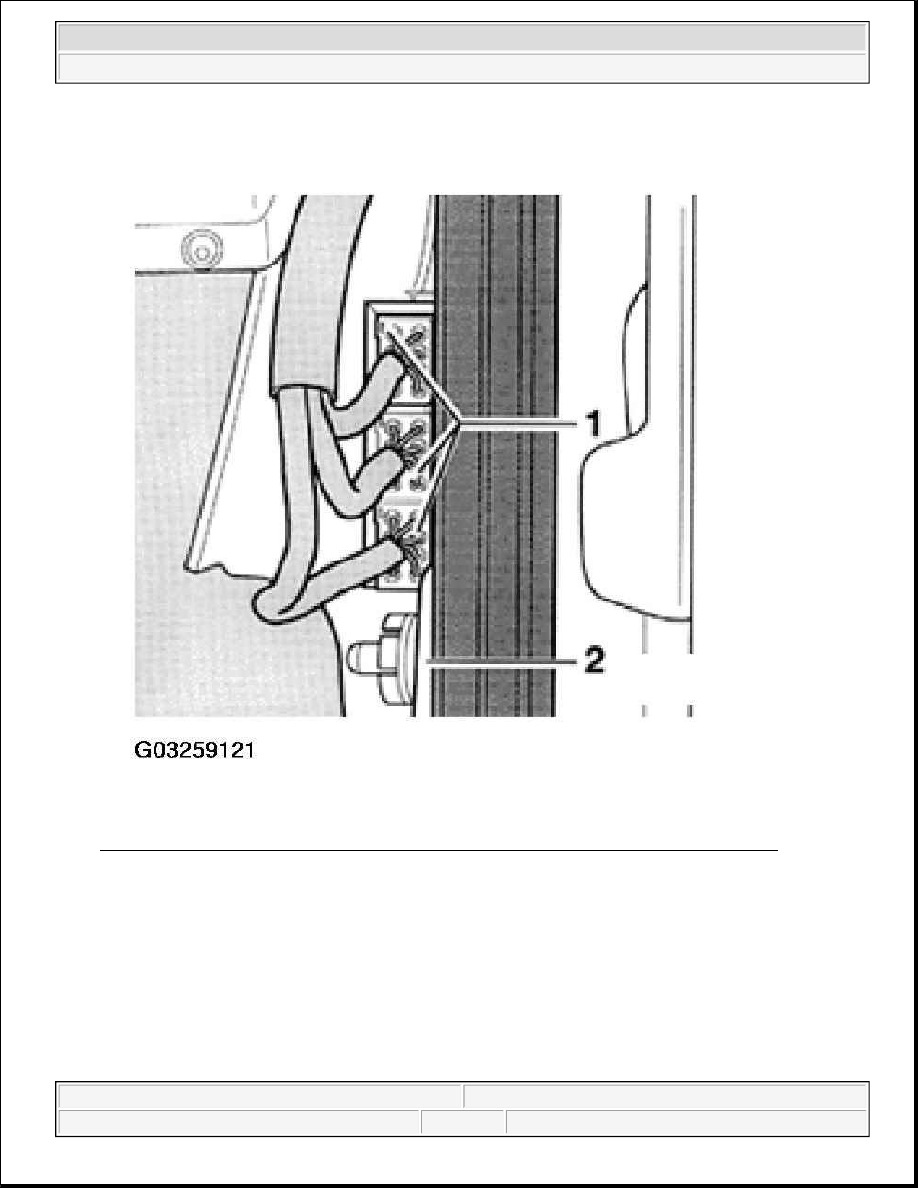

Fig. 5: Disconnecting Multi-Pin Connection From A-Pillar (Models From 06.00 And Up)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Remove cover -1- for wiring harness -2- out of body opening in A-pillar.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Front Doors, Central Locking System - New Beetle
