Pressing on tapered roller bearing inner race

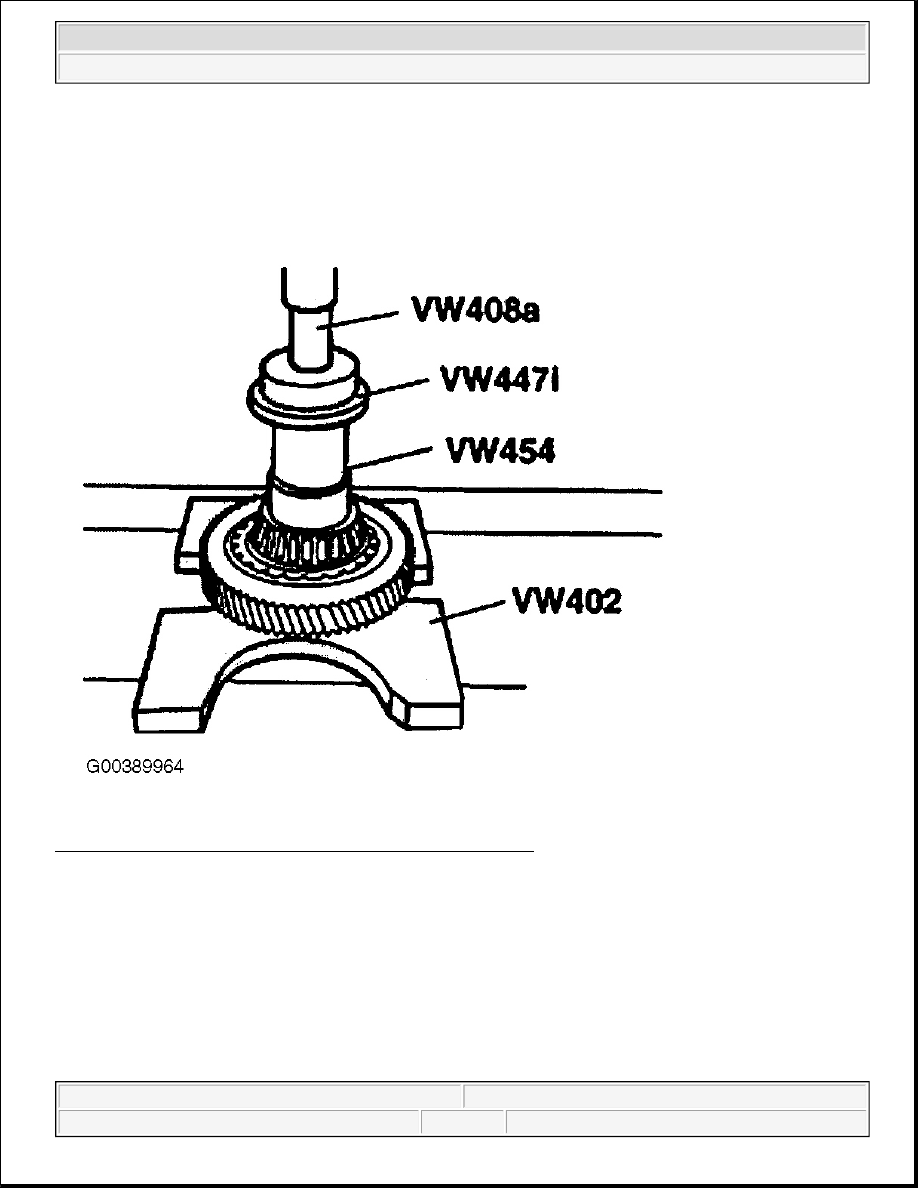

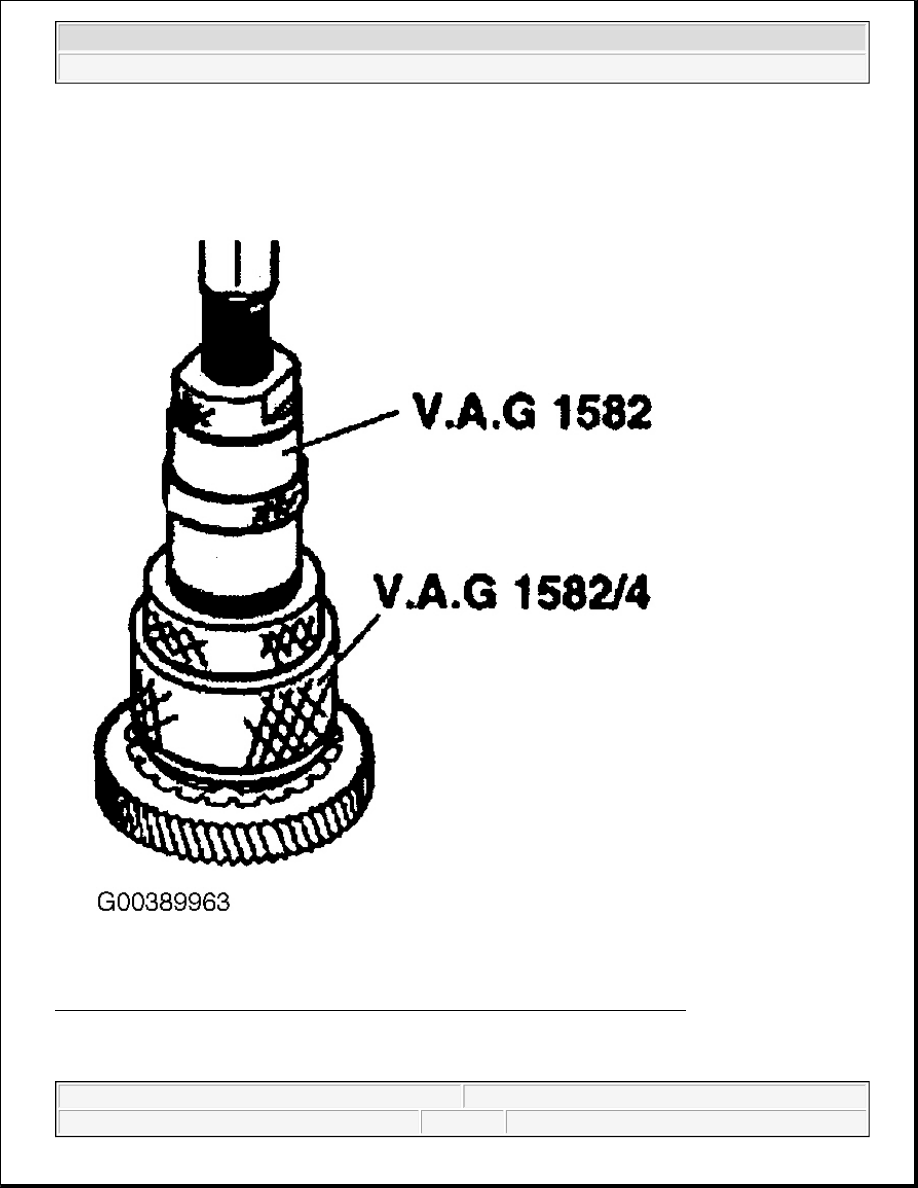

Fig. 169: Pressing On Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Pulling tapered roller bearing outer race out of transmission housing

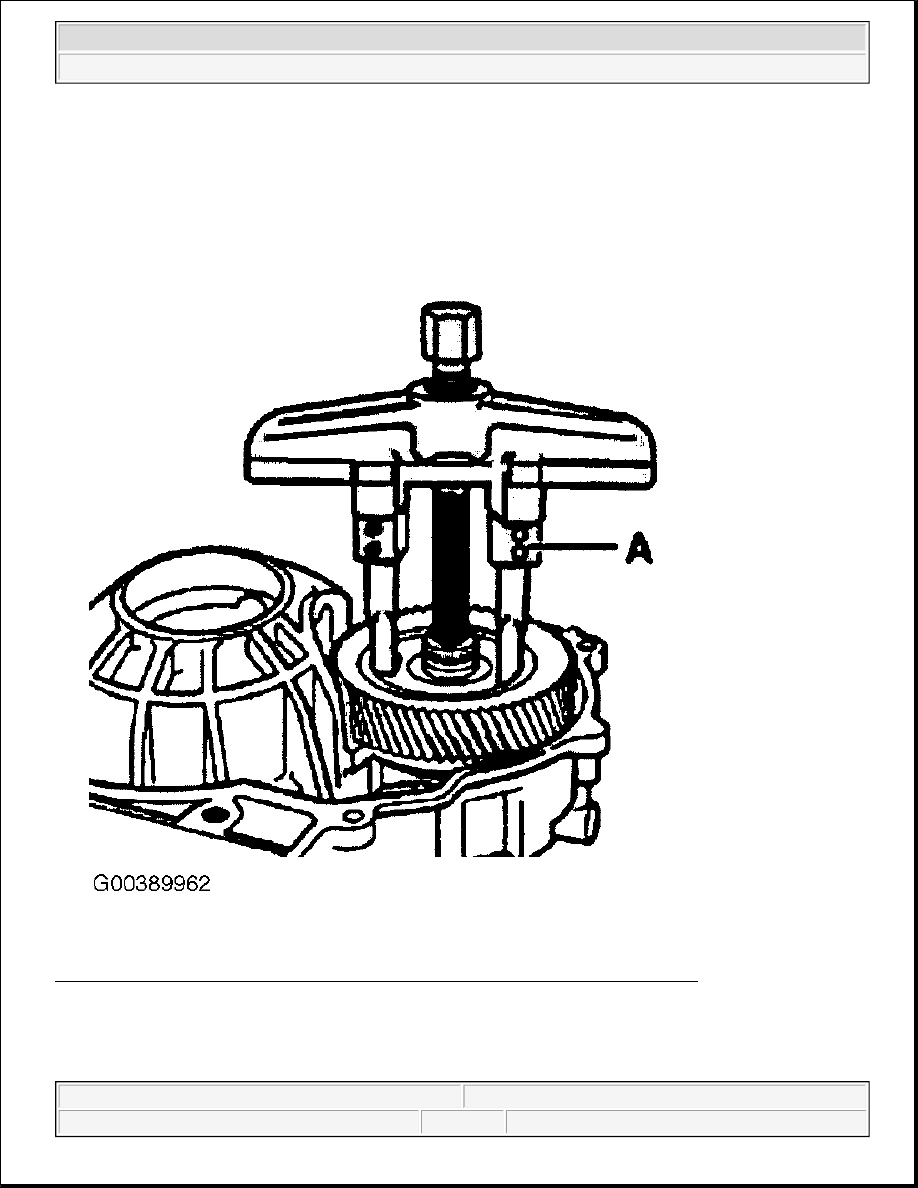

Fig. 170: Pulling Tapered Roller Bearing Outer Race Out Of Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

A. Counter support, e.g. Kukko 22/2

B. Internal puller 46...58 mm, e.g. Kukko 21/7

NOTE:

The tapered roller bearing inner races for transmission housing and clutch
housing are pressed on with the same press tools.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Pressing tapered roller bearing outer race into transmission housing

Fig. 171: Pressing Tapered Roller Bearing Outer Race Into Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Install shim under outer race.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



z

Support transmission housing with sleeve 3144 directly below bearing mounting.

Identifying chamfered sides of differential housing

Fig. 172: Identifying Chamfered Sides Of Differential Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Drilling out rivet heads



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle
