Fig. 173: Drilling Out Rivet Heads
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Drill out rivet heads with 12 mm drill from countersink side and knock-out with drift.

Pressing off final drive gear

NOTE:

Clean differential before and after drilling, protect tapered roller bearing
from drilling.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



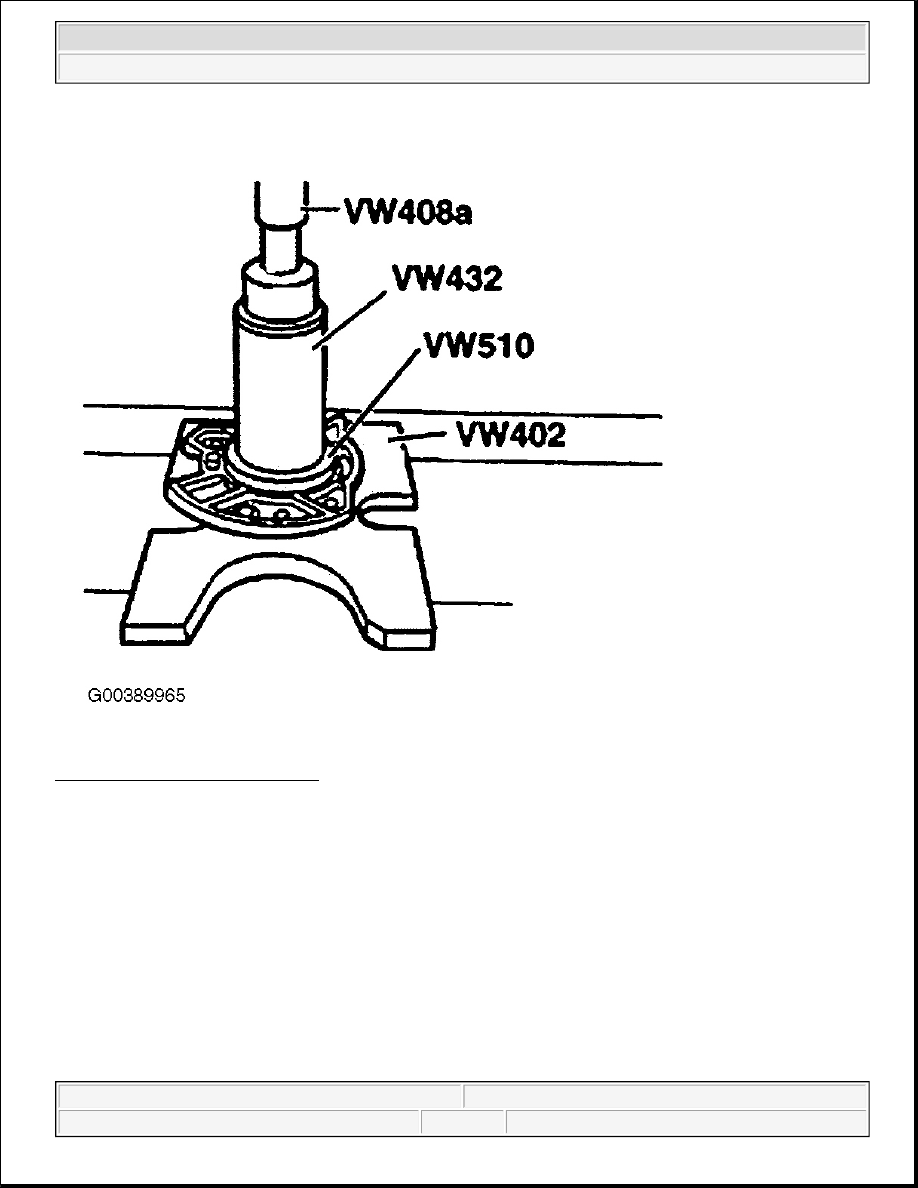

Fig. 174: Pressing Off Final Drive Gear
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Place thrust piece 40-105 on differential housing.

Installation position of final drive gear wheel



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Fig. 175: Identifying Installation Position Of Final Drive Gear Wheel
Courtesy of VOLKSWAGEN OF AMERICA, INC.

The circular groove -A- faces toward bolt-on side of differential.

Heating final drive gear wheel to approx. 100° C and installing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Fig. 176: Heating Final Drive Gear Wheel To Approx. 100° C And Installing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle
