Volkswagen New Beetle. Manual - part 2428

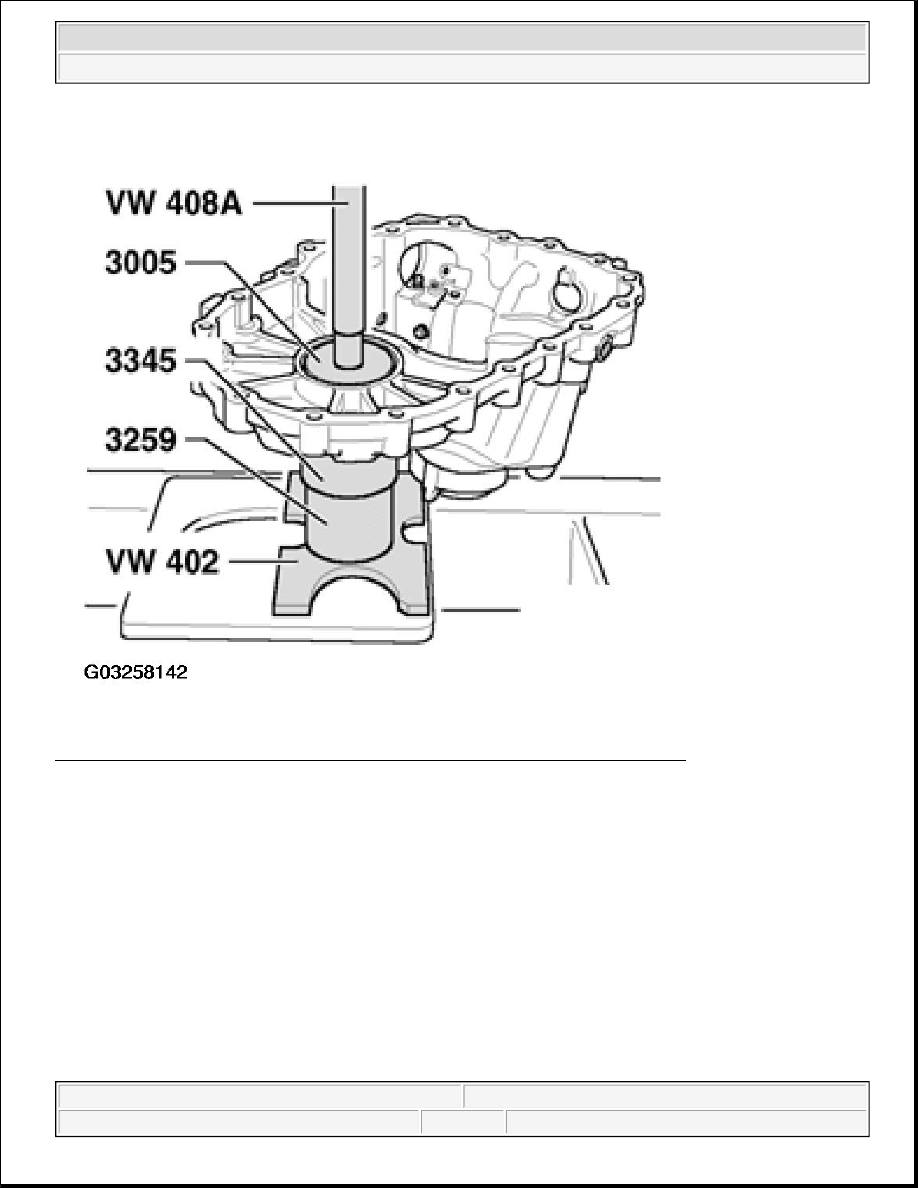

Fig. 173: Pressing Tapered Roller Bearing Outer Race Into Transmission Housing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Support transmission housing with tube 3345 directly below bearing mounting.

Drilling out rivet heads

z

Drill out rivet heads with 12 mm drill from countersunk side and drive rivet out with drift.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

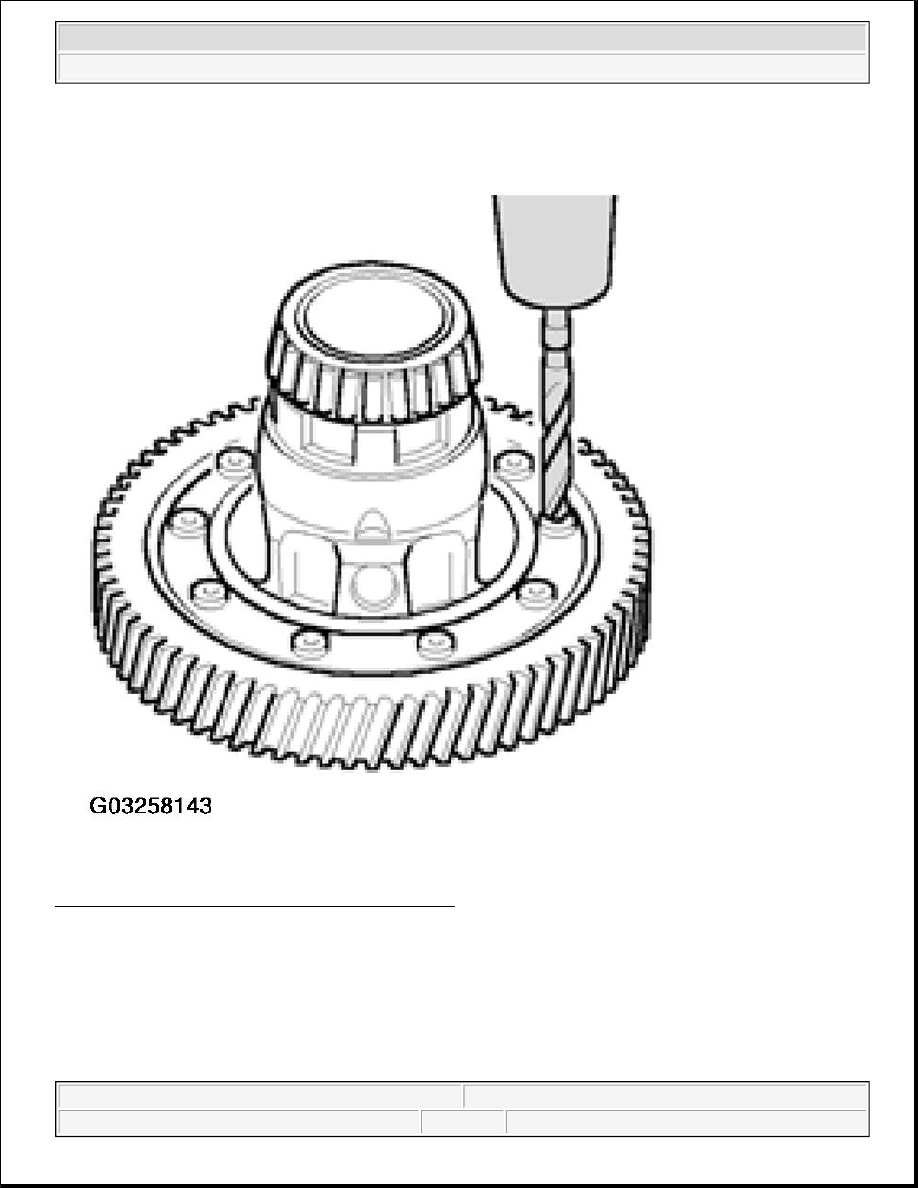

Fig. 174: Drilling Out Final Drive Gear Rivet Heads
Courtesy of VOLKSWAGEN OF AMERICA, INC.

Pressing off final drive gear

NOTE:

Clean differential before and after drilling, protect tapered roller bearing from
metal particles.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle

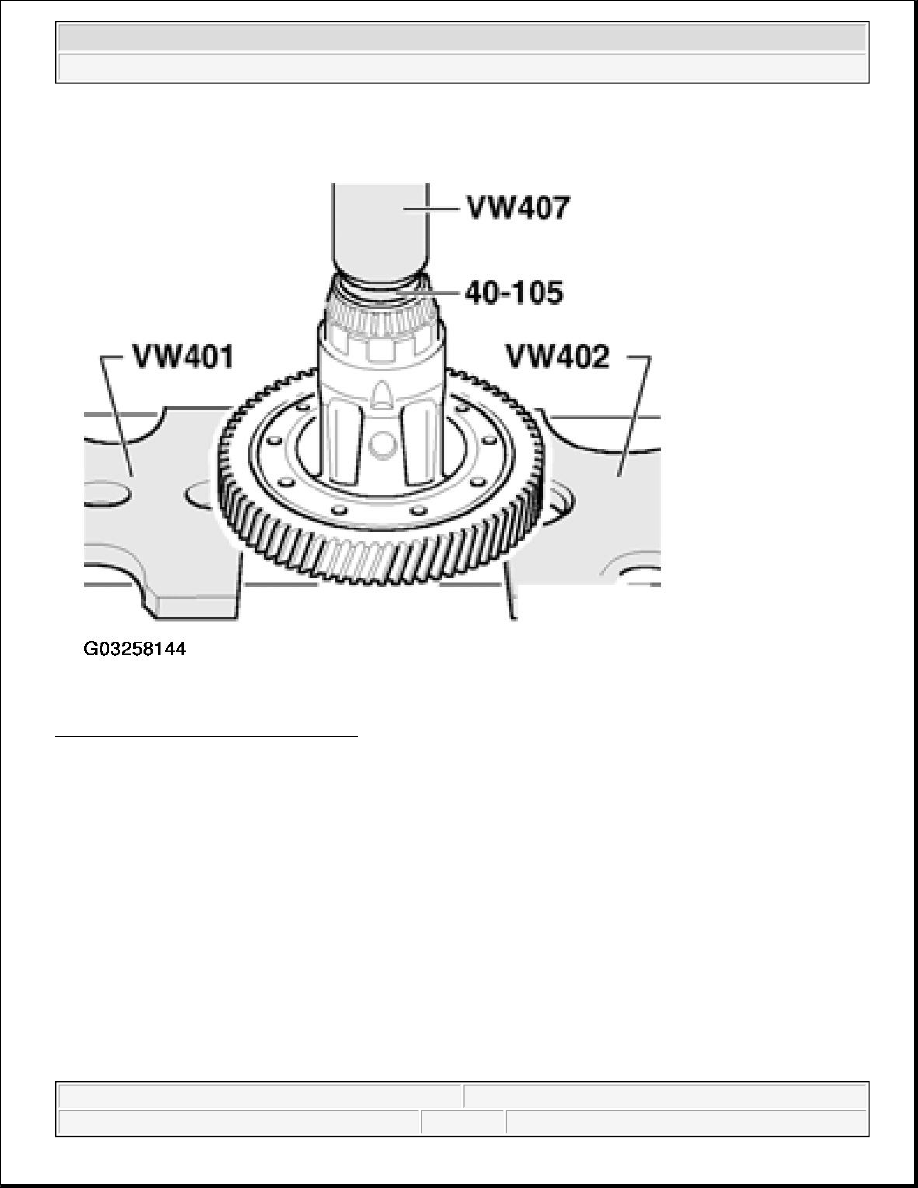

Fig. 175: Pressing Off Final Drive Gear
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Place thrust piece 40-105 on differential housing.

Heating final drive gear to approx. 100° C and installing



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle



Fig. 176: Heating Final Drive Gear To Approx. 100°C And Installing
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Use bolts -A- from repair kit to guide final drive gear into position during installation.

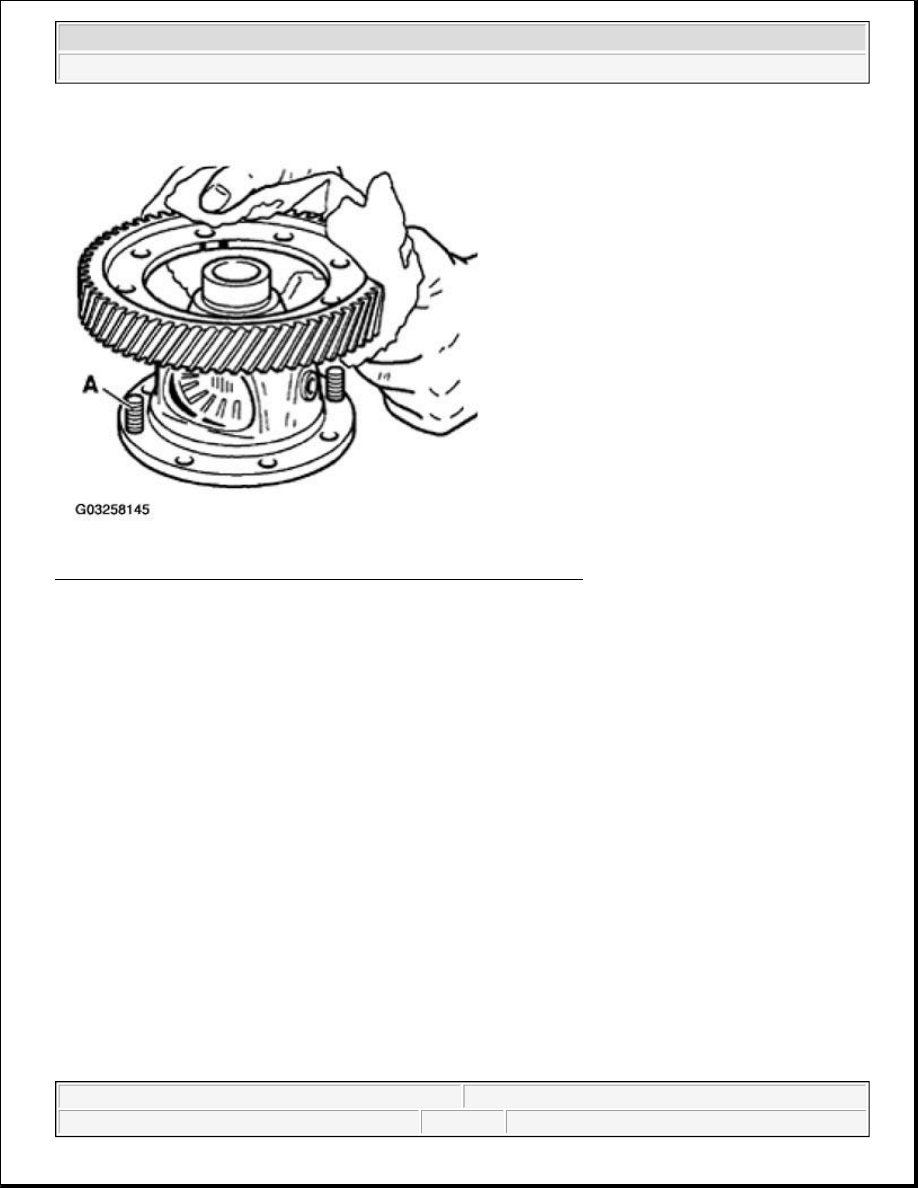

Bolting final drive gear -A- and differential housing -B- together



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 & 6 Spd. Manual Transmission 02M - New Beetle
